– 12
– Anslutningsvärde, se Tekniska data
och typskylten.
– Den elektriska anslutningen måste utfö-
ras av en elektriker och motsvara IEC
60364-1.
– Angiven spänning på typskylten måste
stämma överens med vägguttagets
spänning.
Beakta följande för att ställa upp apparaten
enligt föreskrift:
– Det måste finnas en vågrät, jämn plats
som är minst 900 mm x 900 mm.
– Nätförsörjning enligt måttblad (X), se bi-
laga.
Varning
För att förhindra att apparaten överhettas mås-
te uppställningsplatsen väljas så att ventila-
tionslocken och tilluftkanalen hållas fria.
Î
3 befästningshål d=12 mm, 43 mm
djupt, borra enligt måttbladet.
Î Aggregatdörr öppen.
Î Ta bort transportsäkringarna.
Î Ta av sugare och sugslang från appa-
rathuset.
Varning
Skaderisk genom vältande maskin. Maski-
nen måste skruvas fast på ett stabilt, bär-
kraftigt underlag.

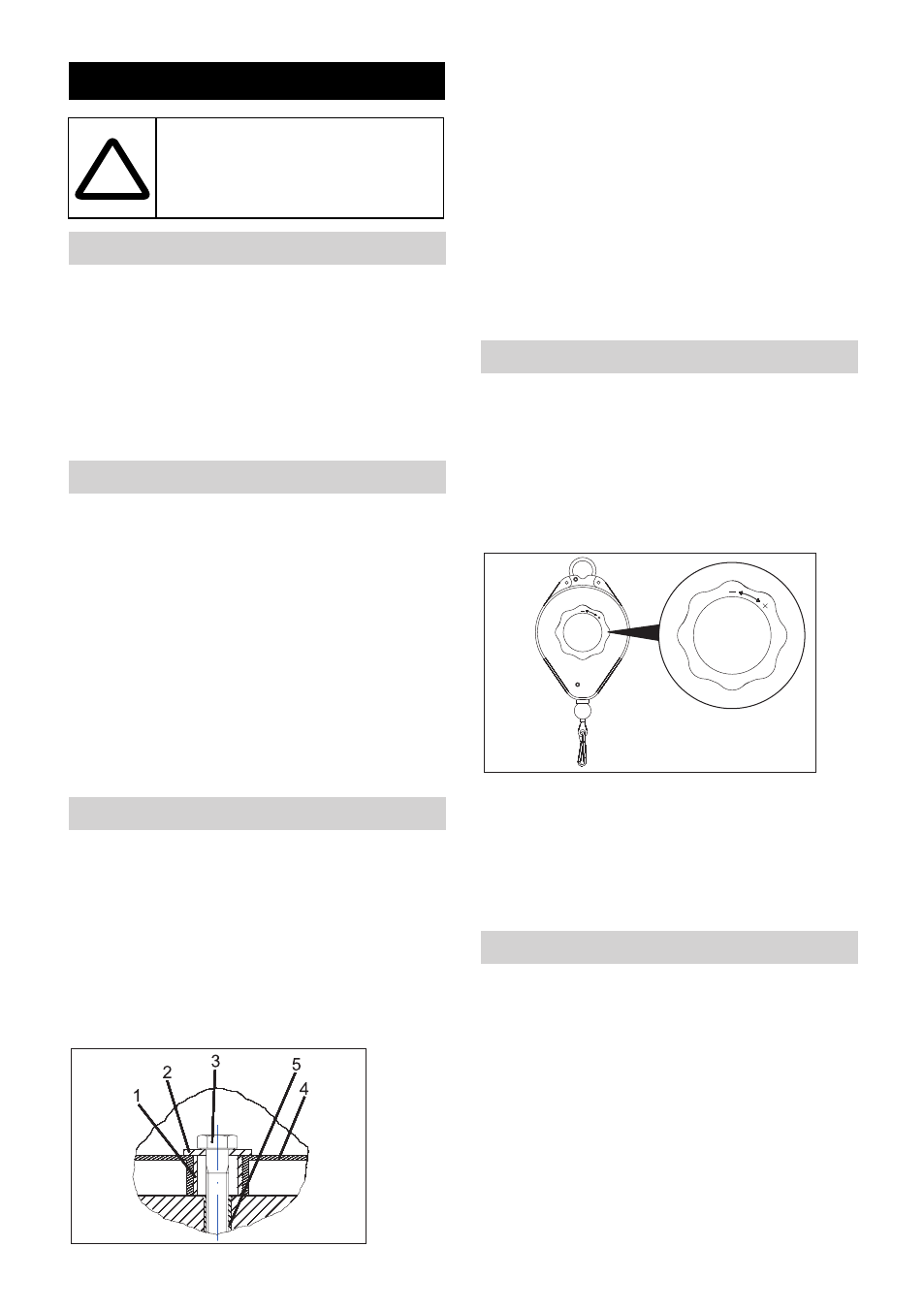

Fäst apparaten med medföljande befäst-
ningsmaterial:
Î
Sätt i pluggarna (5) i borrhålen.
Î Ställ apparaten på avsedd plats. För ige-
nom kabel för nätförsörjningen genom öpp-
ningen på apparaten undersida.
Î Sätt i hylsorna (1) i apparatens botten-
platta (4).
Î Lägg på skivorna (2) som visat i ritningen.
Î Sätt skruvarna (3) och spänn fast med
ett vridmoment på 20 Nm.
Î Montera slangindraget enligt medföl-
jande monteringsanvisningar.
Î Ta av skruven på översidan av indra-
gets täckskydd.
Î Ta av täckskyddet.
Î Ställ in dragkraften.
– Öka dragkraften: Vrid på handhjulet
medurs (+).
– Minska dragkraften: Vrid på handhjulet
moturs (-).
Î Montera åter och skruva fast täckskyddet.
Î Gör elektrisk anslutning.
Î Kontrollera funktionen på apparaten
Î Ställ in sugtid enligt kundens önskemål.
Î Anslut nätsladden som har förts genom
öppningen på apparatens undersida
enligt kopplingsschemat till huvud-
strömbrytaren på sugapparaten.
Aggregatinstallation
Endast för behörig personal!
Elanslutning
Förberedning av uppställningsplatsen
Ställa upp och rikta apparaten
!
Montera slangindrag (tillval)
Ställa in indragets dragkraft
Idrifttagande
