- 8

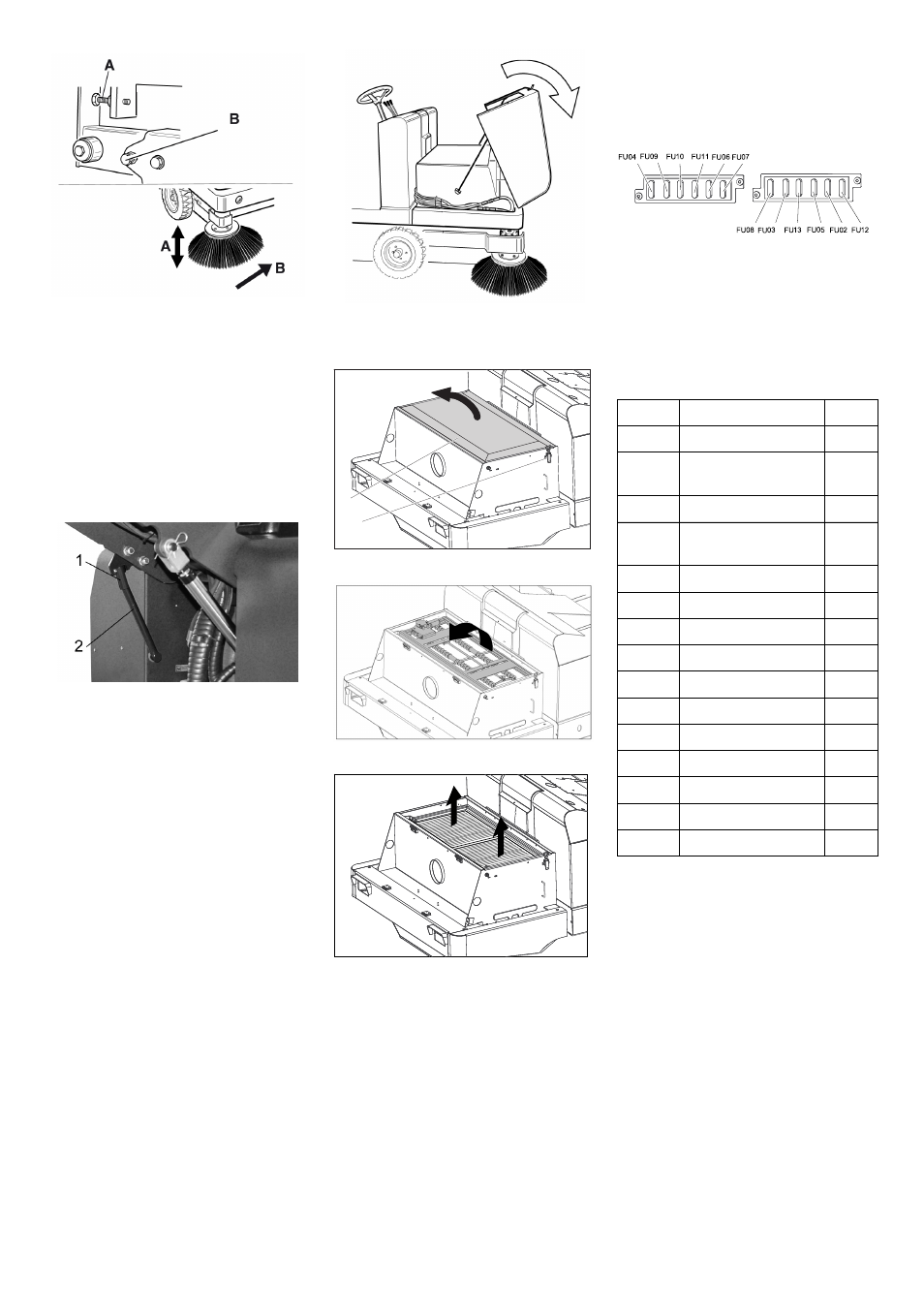

 Korriger feiemønsteret med de to regu-
leringsskruene.
 Kontroller feiemønster.
 Løft feieavfallsbeholderen og sikre med
sikringsstang.
ƽ
Fare
Fare for skader! Sett alltid inn sikringsstang
ved løftet feieavfallsbeholder.

Vipp opp sikringsstang for høydetøm-
ming og sett inn i holderen (sikret).
1 Holder sikringsstang
2 Sikringsstang
 Åpne sidekledning som beskrevet i ka-
pittel "Skifte feievalse".
 Løsne de 6 vingemutterne på festepla-
ten på siden.
 Løsne 3 muttere (størrelse 13mm) på
fremre festeplate.
 Trykk ned pakningene på siden (av-
langt hull) at de har en avstand til bak-
ken på 1 - 3 mm.
 Skru fast festeplatene.
 Gjenta prosedyren på andre siden av
maskinen.
 Rengjør støvfilteret med tasten for filter-
rensing.
ṇ
Advarsel
Tøm feieavfallsbeholderen før du begynner
å skifte støvfilter. Benytt støvbeskyttelses-
maske ved arbeider på filtersystemet. Vær
oppmerksom på sikkerhetsforskriftene for
håndtering av finstøv.
 Åpne låsen ved å skru av stjerneskru-
en.
 Vipp maskinhetten forover.
 Åpne filterdeksel.
 Vipp filterristeren forover.
 Skifte støvfilter.
 Lukk filterlokket igjen.
 Skru ut lyskaster.
 Ta ut lyskaster og trekk ut kontakten.
Merk: Pass på posisjon av kontakt.

Skru fra hverandre lyskaster.
 Trekk fra hverandre lyskasterhus og
hold det vannrett, da lampeenheten
ikke er festet.
 Lås opp festebøyle og ta ut lyspæren.
 Sett inn ny lyspære.
 Settes sammen i motsatt rekkefølge.
Merk: For å skifte lyspære på retningsvise-
ren, ta av glasset på retningsviseren.
 Åpne sikringsholder.
 Kontroller sikringer.
 Skift ut defekte sikringer.
Merk: Sikringen FU 01 (hovedsikring) er
plassert på elektronikkabinettet.
Sikrignene FU 14, FU 15 og FU 16 er mon-
tert inne i elektronikkabinettet. Advarsel:
Åpning av kabinettet og skifte av sikringer
skal kun gjøres av autorisert kundeservice.
Merk: Benytt kun sikringer med samme
verdi.
Still inn pakninger på siden
Rengjøre støvfilter manuelt
Skifte støvfilter
Skifte lampe i lyskaster (tilleggsutstyr)
2
1
Skifte lampe i blinklys (tilleggsutstyr)
Skifte sikringer
FU 01 Hovedsikring 330 A
FU 02 Setekontaktbryter 3 A
FU 03 Førerhytte (tilleggsut-
styr) 10 A
FU 04 Kjøreretningsbryter 5 A
FU 05 Multifunksjonsindika-
tor 3 A
FU 06 hydraulikkoljekjøler 25 A
FU 07 Programvalgbryter 15 A
FU 08 Horn 10 A
FU 09 Belysning venstre 7,5 A
FU 10 Belysning høyre 7,5 A
FU 11 Arbeidslys 10 A
FU 12 Roterende varsellys 5 A
FU 13 Vibratorsystem 10 A
FU 14 Motor 3 A
FU 15 Spenningsomformer 20 A
FU 16 Nøkkelbryter 3 A
98 NO
