- 7

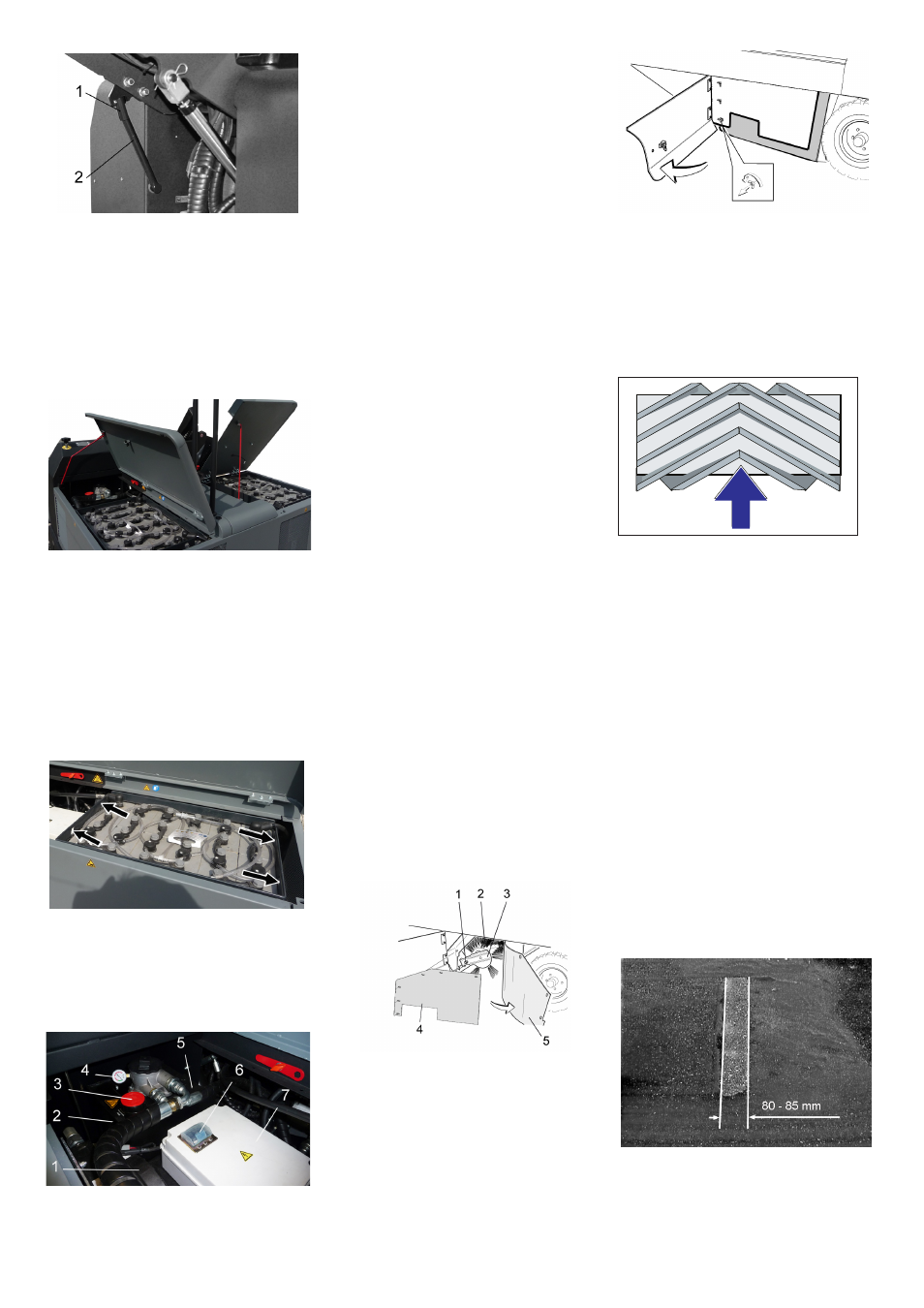

1 Holder sikringsstang
2 Sikringsstang
 Klap sikringsstangen til højudtømnin-
gen opad og sæt den ind i holderen
(sikret).
Batterier kan kan udskiftes som sæt. Ud-
skiftningen må kun gennemføres af specia-
lister.
 På grund af den tunge vægt (hver bat-
teripakke 545 kg) skal udskiftningen
foretages med en kran.
 Ved afmontering af batteriet er det altid
minuspol-ledningen, der skal afmonte-
res først.
 Kranwirer fastgøres på batterisættets
de 4 øjer og batteriet løftes forsigtigt
ud.
Bemærk: Først skal sideafskærmnin-
gen fjernes.
OBS
Smudsbeholderen må ikke være løftet.

Åbn motorskærmen.
1 Hydraulikoliekøler
2 Skueglas
3 Dæksel, oliepåfyldningsåbning
4 Manometer
5 Hydraulikolietank
6 Sikring FU 1 (hovedsikring)
7 Elektronikhus
Må kun åbnes af kundeservice.
 Kontroller påfyldningsstanden af hy-
draulikolien på skueglasset.
– Oliestanden skal ligge mellem "MIN" og
"MAX" mærket.
– Ligger oliestanden under "MIN" mær-
ket, påfyld olie.
 Skru dækslet til oliepåfyldningsåbnin-
gen af.
 Rens påfyldningsområdet.
 Fyld hydraulikolie på.
Olietype: se de tekniske data

Skru dækslet til oliepåfyldningsåbnin-
gen på.
OBS
Vis manometeret viser et øget hydraulik-
olietryk, skal hydraulikoliefilteret udskiftes
fra Kärcher-kundeservice.
 Aktiver stopbremsen.
 Tænd motoren
Hydraulikanlægget må kun vedligeholdes
af Kärcher-kundeservice.

Kontroller alle hydraulikslanger og tæt-
ninger for tæthed.
 Drej startnøglen til position "I".
 Løft snavsbeholderen til slutpositionen.
 Drej startnøglen til position 0.
 Aktiver stopbremsen.
 Sæt sikringsstangen ind til højudtøm-
ning.
 Fjern bånd og snore fra fejevalsen.
 Fjern sikringsstangen.
 Sæt startnøglen i tændingslåset.
 Drej startnøglen til position "I".
 Sænk snavsbeholderen til slutpositio-
nen.
 Sluk for motoren.
1 Fastspændingsskrue fejevalseholder
2 Fejevalse
3 Fejevalseholder
4 Holdeplade tætning i siden
5 Tætning i siden
 Åbn sideskærmen med nøglen.
 Skru vingemøtrikkerne på holdepladen
fra tætningen i siden af og fjern holde-
pladen.
 Klap tætningen i siden udad.
 Skru fejevalseholderens fastspæn-
dingsskrue ud og sving holderen udad.
 Tag fejevalsen ud.
Fejevalsens monteringsposition i kørsels-
retningen (visning oppefra)
Bemærk: Ved monteringen af den nye fe-
jevalse er det vigtigt at overholde børste-
sættets korrekte monteringsposition.

Monter ny fejevalse. Fejevalsens noter
skal sættes på kammene af den overfor
liggende vinge.
Bemærk: Efter indbygningen af den nye
fejevalse skal fejebanen indstilles på ny.
 Kontroller dæktrykket.
 Slukke sugeblæseren.
 Kør fejemaskinen hen på et jævnt og
glat underlag, der er synligt dækket
med støv eller kridt.
 Indstil programvælgeren på feje med
fejevalse.
 Sæt programvælgeren til transportkør-
sel.
 Bak maskinen væk.
 Kontroller fejeområdet.
Fejebanens form skal være en jævn rek-
tangel med en bredde på 80-85 mm.
Udskifte batteriet
Kontroller oliestanden til hydraulikolien
og påfyld hydraulikolie
Kontroller hydraulikanlægget
Kontrol af fejevalsen
Udskiftning af fejevalsen
Kontrol og indstilling af fejevalsens feje-
bane
