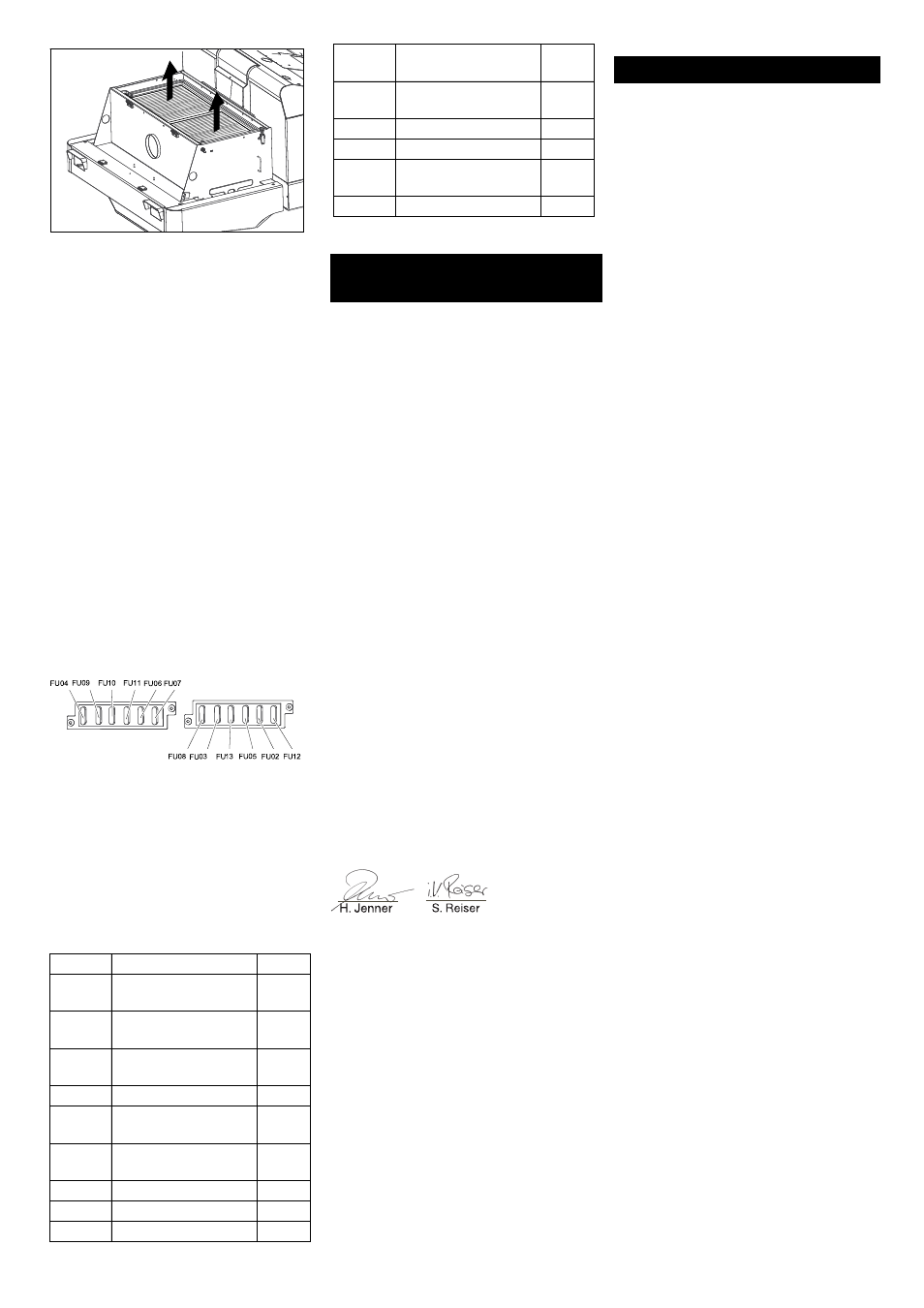

- 9
 Sostituire il filtro della polvere.
 Richiudere il coperchio del filtro.
 Svitare i fari.
 Estrarre i fari e staccare la spina.
Avviso: Osservare le posizioni delle spine.

Svitare i fari.
 Estrarre l'alloggiamento dei fari e tener-
lo in orizzontale poiché l'unità delle lam-
pade non è fissata.
 Sbloccare la staffa di chiusura e rimuo-
vere la lampadina.
 Montare una nuova lampadina.
 Montare nella sequenza inversa.
Avviso: Per la rimozione della lampadina
dell'indicatore di direzione è necessario ri-
muovere il vetro dell'indicatore dall'allog-
giamento delle frecce direzionali.
 Aprire il portafusibili.
 Controllare i fusibili
 Sostituire i fusibili difettosi.
Nota: Il fusibile CF 01 (fusibile principale) è
collocato sopra la scatola elettronica.
I fusibili CF 14, CF 15 e CF 16 si trovano
all'interno della scatola elettronica. Atten-
zione: L'apertura della scatola e la sostitu-
zione dei fusibili è consentito solo per
mezzo del servizio di assistenza autorizza-
to.
Avviso: Utilizzare esclusivamente fusibili
aventi lo stesso valore.
Con la presente si dichiara che la macchina
qui di seguito indicata, in base alla sua con-
cezione, al tipo di costruzione e nella ver-
sione da noi introdotta sul mercato, è
conforme ai requisiti fondamentali di sicu-
rezza e di sanità delle direttive CE. In caso
di modifiche apportate alla macchina senza
il nostro consenso, la presente dichiarazio-
ne perde ogni validità.
I firmatari agiscono su incarico e con la pro-
cura dell’amministrazione.
Responsabile della documentazione:
S. Reiser
Alfred Kärcher GmbH & Co. KG
Alfred-Kärcher-Str. 28 - 40
71364 Winnenden (Germany)
Tel.: +49 7195 14-0
Fax: +49 7195 14-2212
Winnenden, 2012/04/01
Le condizioni di garanzia valgono nel ri-
spettivo paese di pubblicazione da parte
della nostra società di vendita competente.
Entro il termine di garanzia eliminiamo gra-
tuitamente eventuali guasti all’apparec-
chio, se causati da difetto di materiale o di
produzione. Nei casi previsti dalla garanzia
si prega di rivolgersi al proprio rivenditore,
oppure al più vicino centro di assistenza
autorizzato, esibendo lo scontrino di acqui-
sto.
Sostituire la lampadina del faro (opzio-
ne)
Sostituire la lampadina dell'indicatore di
direzione (opzione)
Sostituzione dei fusibili
FU 01 Fusibile principale 330 A
FU 02 Interruttore di contatto
del sedile 3 A
FU 03 Cabina conducente
(opzione) 10 A
FU 04 Interruttore "Direzione
di marcia" 5 A
FU 05 Display multifunzioni 3 A
FU 06 Radiatore olio idrauli-
co 25 A
FU 07 Selettore di program-
ma 15 A
FU 08 Clacson 10 A
FU 09 Illuminazione sinistra 7,5 A
FU 10 Illuminazione destra 7,5 A
FU 11 Illuminazione area di
lavoro 10 A
FU 12 Proiettore rotante lam-
peggiante 5 A
FU 13 Agitatore 10 A
FU 14 Motore 3 A
FU 15 Trasformatore di ten-
sione 20 A
FU 16 Interruttore a chiave 3 A
Dichiarazione di conformità
CE
Prodotto: Spazzatrice
Modelo: 1.186-xxx
Direttive CE pertinenti
2006/42/CE (+2009/127/CE)
2004/108/CE
2000/14/CE
Norme armonizzate applicate
EN 55012: 2007 + A1: 2009
EN 61000–6–2: 2005
EN 60335–1
EN 60335–2–29: 2004+A2: 2010
EN 60335–2–72
EN 61000–3–2: 2006+A1: 2009+A2: 2009
EN 61000–3–3: 2008
EN 62233: 2008
Procedura di valutazione della confor-
mità applicata
2000/14/CE: Allegato V
Livello di potenza sonora dB(A)
Misurato:
94
Garantito: 97
CEO Head of Approbation
Garanzia
44 IT
