- 9

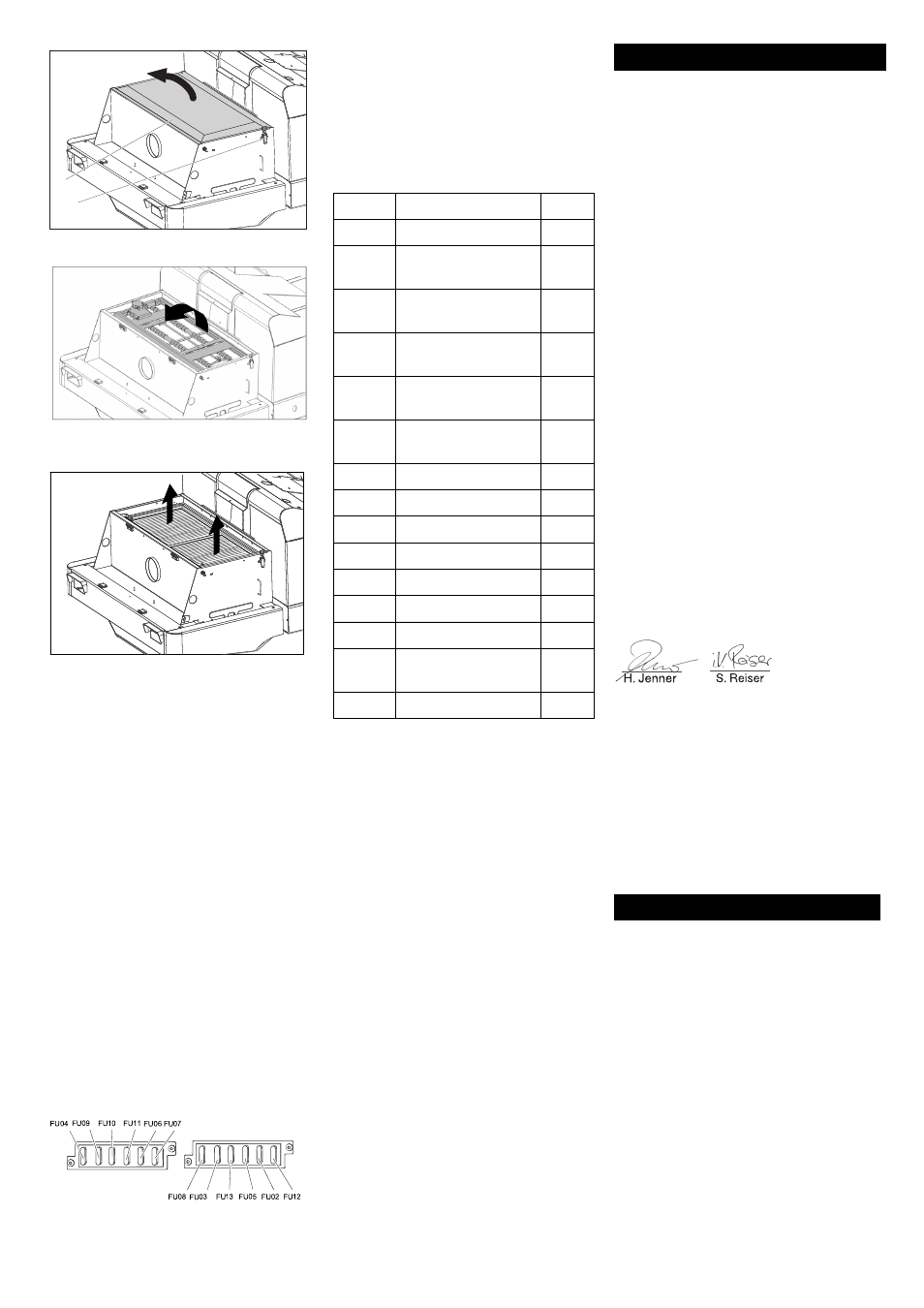

 Ouvrir le recouvrement du filtre.
 Rabattre le secoueur de filtre vers
l'avant.
 Remplacer le filtre à poussières.
 Refermer le couvercle du filtre.
 Dévisser le phare.
 Retirer le phare et débrancher le
connecteur.
Remarque : respecter les positions de la
fiche.

Démonter le phare.
 Désolidariser le logement du phare et
le maintenir ce faisant horizontal car
l'unité de lampe n'est pas fixée.
 Déverrouiller l'étrier de fermeture et en-
lever l'ampoule.
 Monter une ampoule neuve.
 Remonter en suivant les étapes dans
l'ordre inverse.
Remarque : pour remplacer l'ampoule du
clignotant, retirer le verre du clignotant du
logement du clignotant.
 Ouvrir le porte-fusibles.
 Contrôler les fusibles.
 Remplacer les fusibles défectueux.
Remarque : Le fusible FU 01 (fusible prin-
cipal) se trouve dans le boîtier électro-
nique.
Les fusibles FU 14, FU 15 et FU 16 se
trouvent dans le boîtier électronique.
Attention : Ouverture du boîtier et rempla-
cement des fusibles uniquement par le ser-
vice après-vente agréé.
Remarque :n'utiliser que des fusibles du
même ampérage.
Nous certifions par la présente que la ma-
chine spécifiée ci-après répond de par sa
conception et son type de construction ain-
si que de par la version que nous avons
mise sur le marché aux prescriptions fon-
damentales stipulées en matière de sécuri-
té et d’hygiène par les directives
européennes en vigueur. Toute modifica-
tion apportée à la machine sans notre ac-
cord rend cette déclaration invalide.
Les soussignés agissent sur ordre et sur
procuration de la Direction commerciale.
Responsable de la documentation:
S. Reiser
Alfred Kärcher GmbH Co. KG
Alfred-Kärcher-Str. 28 - 40
71364 Winnenden (Germany)
Téléphone : +49 7195 14-0
Télécopieur : +49 7195 14-2212
Winnenden, 2012/04/01
Dans chaque pays, les conditions de ga-
rantie en vigueur sont celles publiées par
notre société de distribution responsable.
Les éventuelles pannes sur l’appareil sont
réparées gratuitement dans le délai de va-
lidité de la garantie, dans la mesure où
celles-ci relèvent d'un défaut matériel ou
d'un vice de fabrication. En cas de recours
en garantie, adressez-vous à votre reven-
deur ou au service après-vente agréé le
plus proche munis de votre preuve d'achat.
Changer l'ampoule du phare (option)
Changer l'ampoule du clignotant (op-
tion)
Remplacer les fusibles
2
1 FU 01 Fusible principal 330 A
FU 02 Contacteur du siège 3 A
FU 03 Cabine de conduc-
teur (en option) 10 A
FU 04 Interrupteur de direc-
tion de déplacement 5 A
FU 05 Affichage multifonc-
tion 3 A
FU 06 Radiateur d'huile hy-
draulique 25 A
FU 07 Bouton sélecteur de
programme 15 A
FU 08 Avertisseur sonore 10 A
FU 09 Éclairage de gauche 7,5 A
FU 10 Éclairage de droite 7,5 A
FU 11 Eclairage 10 A
FU 12 Gyrophare 5 A
FU 13 Système vibrateur 10 A
FU 14 Moteur 3 A
FU 15 Convertisseur de ten-
sion 20 A
FU 16 Interrupteur à clé 3 A
Déclaration de conformité CE
Produit: Balayeuse
Type: 1.186-xxx
Directives européennes en vigueur :
2006/42/CE (+2009/127/CE)
2004/108/CE
2000/14/CE
Normes harmonisées appliquées :
EN 55012: 2007 + A1: 2009
EN 61000–6–2: 2005
EN 60335–1
EN 60335–2–29: 2004+A2: 2010
EN 60335–2–72
EN 61000–3–2: 2006+A1: 2009+A2: 2009
EN 61000–3–3: 2008
EN 62233: 2008
Procédures d'évaluation de la conformi-
té
2000/14/CE: Annexe V
Niveau de puissance acoustique dB(A)
Mesuré: 94
Garanti: 97
Garantie
CEO Head of Approbation
33 FR
