1 Vrata kabine (opcija)
2 Mesto vezivanja (4x)
3 Zaštitni krov (opcija)
4 Rotirajuće svetlo
5 Brisači stakla (opcija)
6 Blokada poklopca uređaja
7 Komandno polje
8 Upravljač
9 Kontaktna brava
10 Poziciona (ručna) kočnica
11 Pedala
12 Sedište (sa kontaktnim prekidačem)
13 Akumulatorski utikač
14 Akumulatorski set
2 x 24 V, 700 Ah
15 Zadnji točak
16 Poklopac motora
17 Poluga za pozicioniranje valjka za
metenje
18 Osvetljenje (opcija)
19 Posuda za nakupljenu prljavštinu
20 Bočna metla
21 Prednji točak
22 Pristup valjku za metenje
1 Funkcijski tasteri
2 Programski prekidač
3 Ventilacioni otvor (opcija)
4 Višenamenski ekran
5 Kutija sa osiguračima na radnom mestu
6 Kontaktna brava
1 Kontaktni ključ
– Položaj 0: Isključivanje motora
– Položaj 1: Paljenje
– Položaj 2: Pokretanje motora
1 Uključivanje i isključivanje radnog
svetla
2 Uključivanje i isključivanje rotirajućeg
svetla
3 Čišćenje filtera
4 Sirena
5 Poluga za izbor smera vožnje
6 Usisni ventilator
7 Otvaranje i zatvaranje poklopca posude
8 Podizanje i spuštanje posude za
prljavštinu
Komandni i funkcioni elementi

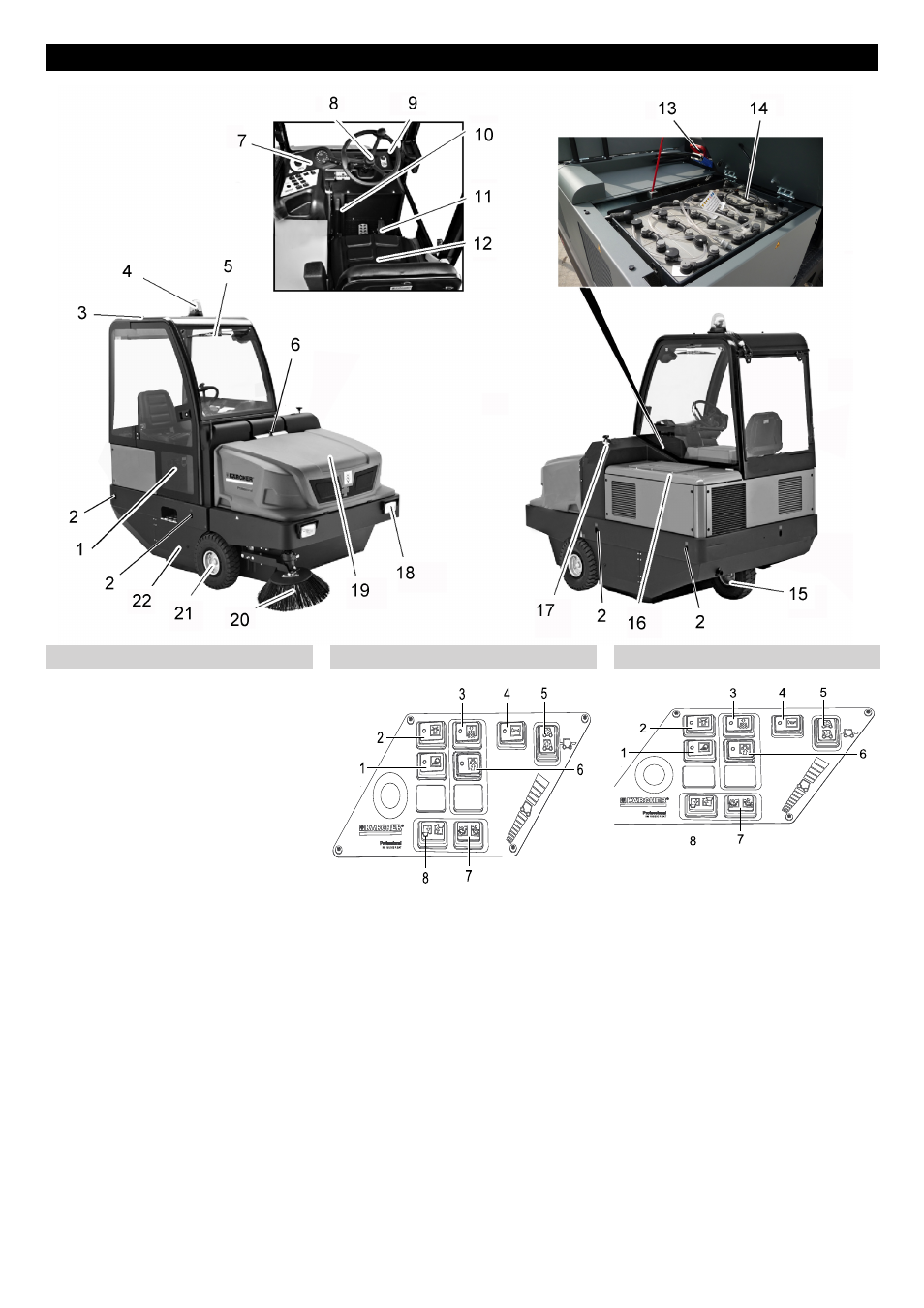

Slika uređaja za metenje Komandno polje
Kontaktna brava
Funkcijski tasteri
