- 3

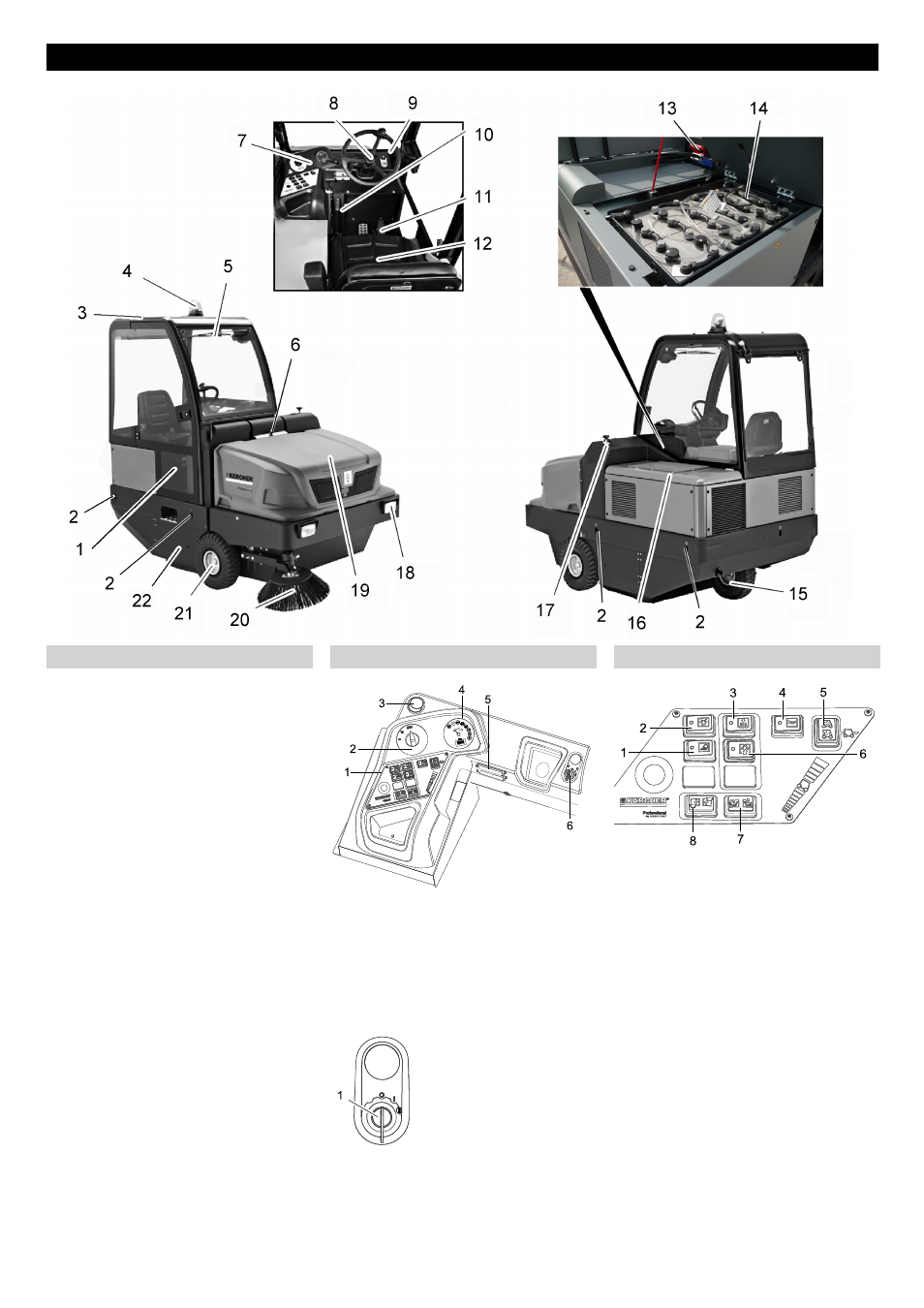

1 Porta cabina (opzione)
2 Punto fisso di fissaggio (4x)
3 Tetto di protezione (opzione)
4 Proiettore rotante lampeggiante
5 Tergicristalli (opzione)
6 Dispositivo di blocco della copertura
dell'apparecchio
7 Quadro di controllo
8 Volante
9 Chiave di accensione
10 Freno di stazionamento
11 Pedali
12 Sedile (con interruttore contatto sedile)
13 Spina della batteria
14 Kit Batteria
2 x 24 V, 700 Ah
15 Ruota posteriore
16 Copertura del motore
17 Regolazione del rullospazzola
18 Impianto di illuminazione (opzione)
19 Vano raccolta
20 Spazzole laterali
21 Ruota anteriore
22 Accesso al rullospazzola
1 Tasti funzione
2 Selettore programmi
3 Apertura di ventilazione (opzione)
4 Display multifunzioni
5 Scatola fusibili postazione di lavoro
6 Chiave di accensione
1 Chiave di accensione
– Posizione 0: Disattivare il motore
– Posizione 1: Accensione inserita
– Posizione 2: Avviare il motore
1 Illuminazione di lavoro ON/OFF
2 Proiettore rotante lampeggiante ON/
OFF
3 Pulizia del filtro
4 Clacson
5 Selettore direzione di marcia
6 Aspiratore-raccoglitore
7 Apertura / Chiusura sportello contenito-
re
8 Sollevamento/abbassamento del vano
raccolta
Elementi di comando e di funzione
Figura Spazzatrice Quadro di controllo
Chiave di accensione
Tasti funzione
38 IT
