- 7
 Gerät auf Beschädigungen untersu-
chen.
Wartung wöchentlich:

Hydraulikölkühler reinigen.
 Hydraulikanlage prüfen.
 Hydraulikölstand prüfen.
 Bremsflüssigkeitstand prüfen.
 Dichtleisten auf Verschleiß prüfen, bei
Bedarf austauschen
 Behälterklappe prüfen und schmieren.
Wartung nach Verschleiß:

Dichtleisten wechseln.
 Seitliche Dichtungen nachstellen bzw.
wechseln.
 Kehrwalze wechseln.
 Seitenbesen wechseln.
Hinweis: Beschreibung siehe Kapitel War-
tungsarbeiten.
Wartung nach 50 Betriebsstunden:

Erste Inspektion nach Wartungsheft
durchführen lassen.
Wartung nach 250 Betriebsstunden:

Inspektion nach Wartungsheft durch-
führen lassen.
Hinweis: Um Garantieansprüche zu wah-
ren, müssen während der Garantielaufzeit
alle Service- und Wartungsarbeiten vom
autorisierten Kärcher-Kundendienst ge-
mäß Inspektionscheckliste durchgeführt
werden.
Vorbereitung:

Kehrmaschine auf einer ebenen Fläche
abstellen.
 Zündschlüssel auf "0" drehen und
Schlüssel abziehen.
 Feststellbremse arretieren.
ƽ
Gefahr
Verletzungsgefahr! Sicherungsstange bei
angehobenem Kehrgutbehälter immer ein-
setzen.

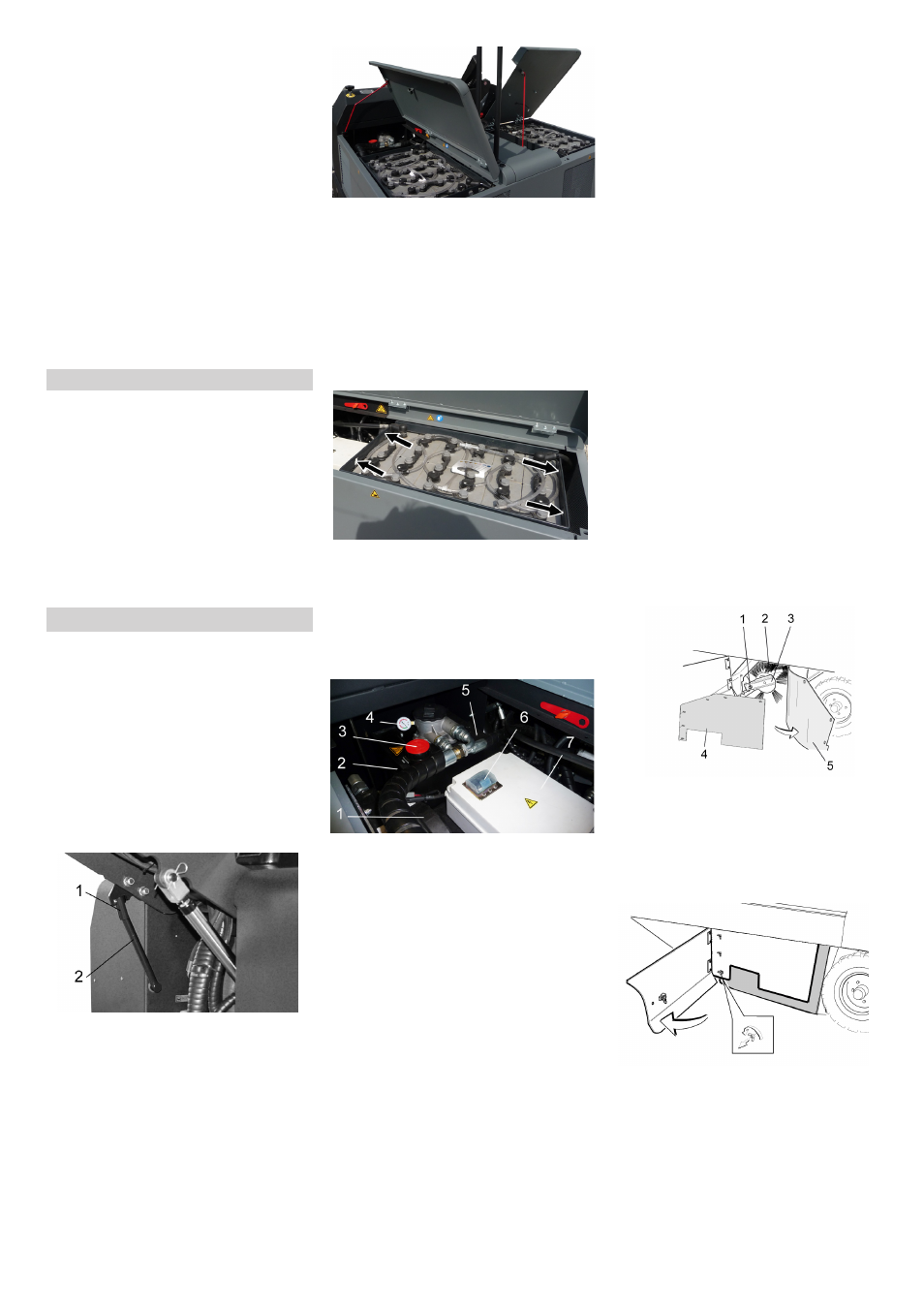

1 Halter Sicherungsstange
2 Sicherungsstange
 Sicherungsstange für Hochentleerung
nach oben klappen und in den Halter
stecken (gesichert).
Die Batterien können nur im Satz ausge-
tauscht werden. Der Austausch darf nur
durch eine qualifizierte Fachkraft erfolgen.
 Bedingt durch das hohe Gewicht (je
Batteriepack 545 kg) muss der Aus-
tausch mit einem Kran erfolgen.
 Beim Ausbau der Batterie zuerst die Mi-
nuspol-Leitung abklemmen.
 Hebezeug an den 4 Batterietrogösen
befestigen und Batterien vorsichtig her-
ausheben.
Hinweis: Seitliche Abdeckungen vor-
her entfernen.
Hinweis
Der Kehrgutbehälter darf nicht angehoben
sein.

Motorabdeckung öffnen.
1 Hydraulikölkühler
2 Schauglas
3 Verschlussdeckel, Öleinfüllöffnung
4 Manometer
5 Hydrauliköltank
6 Sicherung FU 01 (Hauptsicherung)
7 Elektronikgehäuse
Öffnen nur durch Kundendienst erlaubt.
 Hydraulikölstand im Schauglas prüfen.
– Der Ölstand muss zwischen der „MIN“-
und „MAX“-Markierung liegen.
– Liegt der Ölstand unterhalb der „MIN"-
Markierung, Hydrauliköl nachfüllen.
 Verschlussdeckel der Öleinfüllöffnung
abschrauben.
 Einfüllbereich reinigen.
 Hydrauliköl nachfüllen.
Ölsorte: siehe Technische Daten

Verschlussdeckel der Öleinfüllöffnung
aufschrauben.
Hinweis
Zeigt das Manometer einen erhöhten Hyd-
rauliköldruck an, muss der Hydraulikölfilter
vom Kärcher-Kundendienst gewechselt
werden.
 Feststellbremse arretieren.
 Motor starten.
Wartung der Hydraulikanlage nur durch
den Kärcher-Kundendienst.

Sämtliche Hydraulikschläuche und An-
schlüsse auf Dichtheit überprüfen.
 Zündschlüssel auf Stellung „I“ drehen.
 Kehrgutbehälter bis Endstellung anhe-
ben.
 Zündschlüssel auf Stellung 0 drehen.
 Feststellbremse arretieren.
 Sicherungsstange für Hochentleerung
einsetzen.
 Bänder oder Schnüre von Kehrwalze
entfernen.
 Sicherungsstange herausnehmen.
 Zündschlüssel in das Zündschloss ste-
cken.
 Zündschlüssel auf Stellung „I“ drehen.
 Kehrgutbehälter bis Endstellung absen-
ken.
 Motor abstellen.
1 Befestigungsschraube Kehrwalzenauf-
nahme
2 Kehrwalze
3 Kehrwalzenaufnahme
4 Halteblech seitliche Dichtung
5 Seitliche Dichtung
 Seitenverkleidung mit Schlüssel öffnen.
 Flügelmuttern am Halteblech von seitli-
cher Dichtung abschrauben und Halte-
blech abnehmen.
 Seitliche Dichtung nach außen klap-
pen.
 Befestigungsschraube Kehrwalzenauf-
nahme herausschrauben und Aufnah-
me nach außen schwenken.
 Kehrwalze herausnehmen.
Wartung durch den Kundendienst
Wartungsarbeiten
Allgemeine Sicherheitshinweise
Batterien austauschen
Hydraulikölstand prüfen und Hydraulik-
öl nachfüllen
Hydraulikanlage prüfen
Kehrwalze prüfen
Kehrwalze auswechseln
9 DE
