- 3
1 Kabinentür (Option)
2 Festzurrpunkt (4x)
3 Schutzdach (Option)
4 Rundumwarnleuchte
5 Scheibenwischer (Option)
6 Verriegelung Gerätehaube
7 Bedienfeld
8 Lenkrad
9 Zündschloss
10 Feststellbremse
11 Pedale
12 Sitz (mit Sitzkontaktschalter)
13 Batteriestecker
14 Batteriesatz
2 x 24 V, 700 Ah
15 Hinterrad
16 Motorabdeckung
17 Kehrwalzenverstellung
18 Beleuchtungsanlage (Option)
19 Kehrgutbehälter
20 Seitenbesen
21 Vorderrad
22 Zugang Kehrwalze
1 Funktionstasten
2 Programmschalter
3 Lüftungsöffnung (Option)
4 Multifunktionsanzeige
5 Sicherungskasten Arbeitsplatz
6 Zündschloss
1 Zündschlüssel
– Stellung 0: Motor ausschalten
– Stellung 1: Zündung ein
– Stellung 2: Motor starten
1 Arbeitsbeleuchtung Ein/Aus
2 Rundumwarnleuchte Ein/Aus
3 Filterabreinigung
4 Hupe
5 Fahrtrichtungswahlschalter
6 Sauggebläse
7 Behälterklappe öffnen / schließen
8 Kehrgutbehälter anheben/absenken

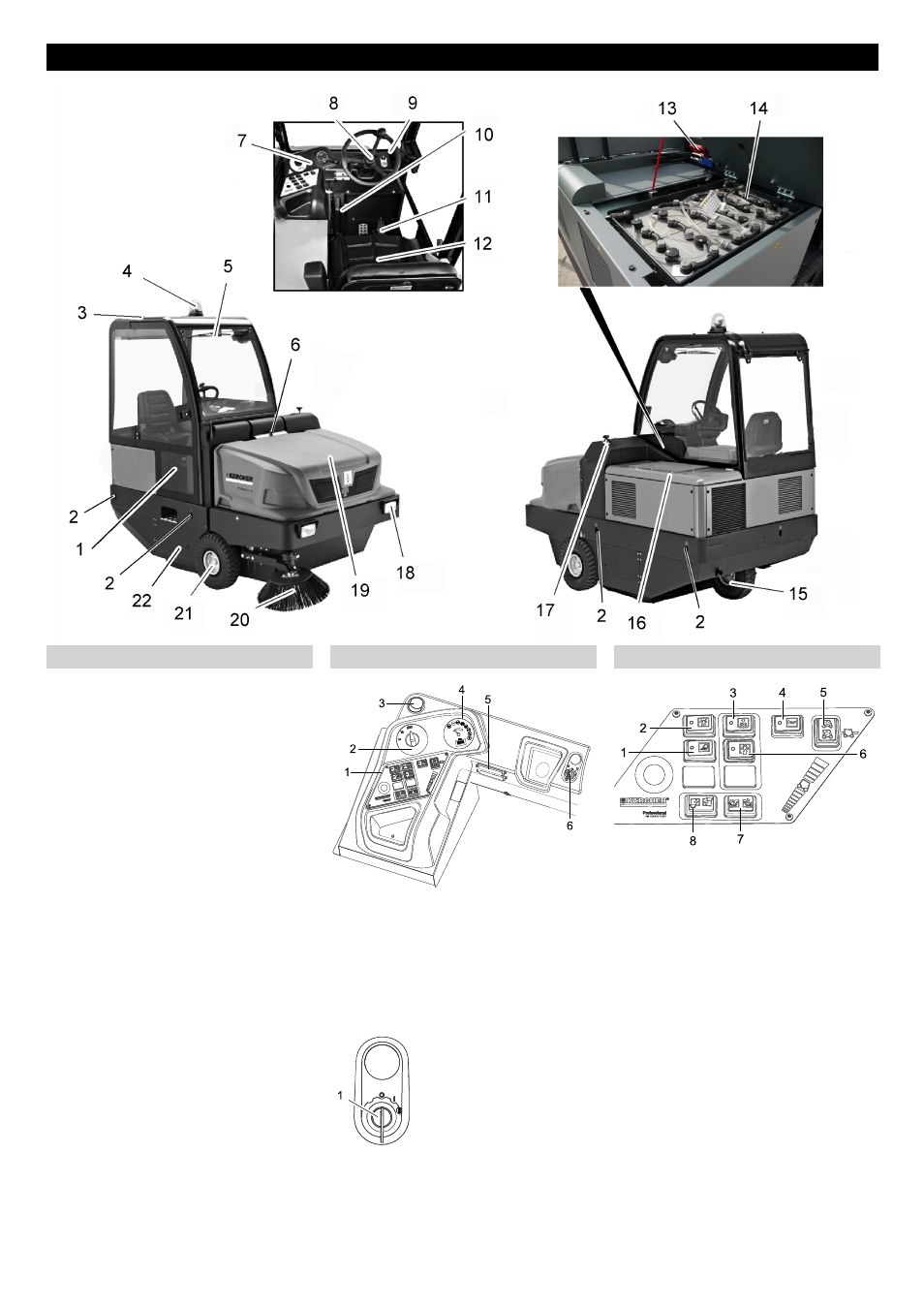

Bedien- und Funktionselemente
Abbildung Kehrmaschine Bedienfeld
Zündschloss
Funktionstasten
5 DE
