- 3

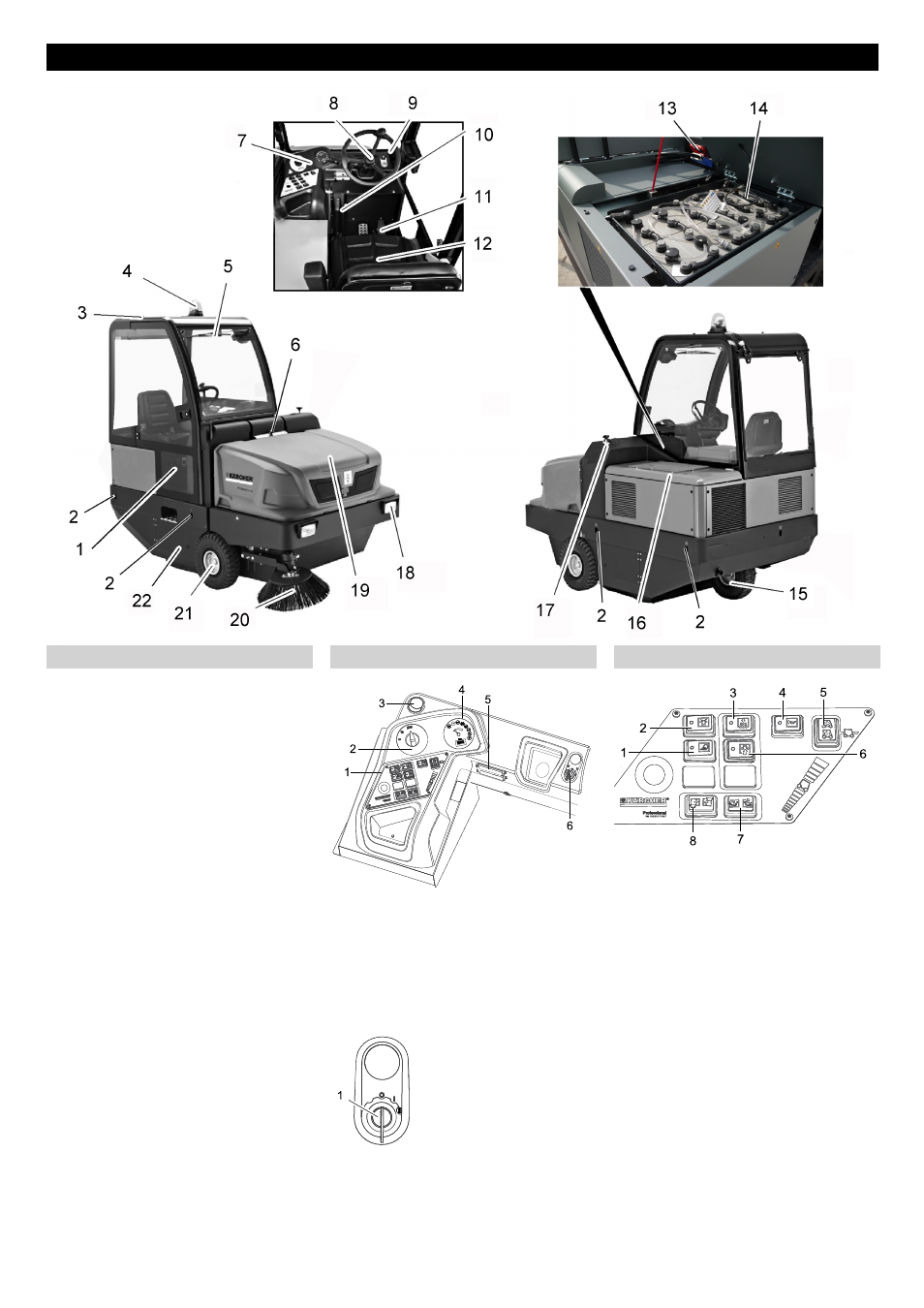

1 Uşă cabină (opţional)
2 Punct de fixare (4 buc.)
3 Capac de protecţie (Opţional)
4 Girofar
5 Ştergător de parbriz (opţional)
6 Dispozitiv de închidere capac aparat
7 Panou operator
8 Volan
9 Contact aprindere
10 Frâna de imobilizare
11 Pedală
12 Scaun (cu comutator de contact)
13 Fişa acumulator
14 Set de acumulatori
2 x 24 V, 700 Ah
15 Roată din spate
16 Capotă motor
17 Reglarea cilindrului de măturare
18 Instalaţie de iluminare (opţional)
19 Rezervor pentru murdăria măturată
20 Mătură laterală
21 Roată din fată
22 Acces cilindru de măturare
1 Taste de funcţii
2 Comutator pentru programe
3 Fantă de aerisire (opţional)
4 Afişaj multifuncţional
5 Cutie de siguranţe la locul de muncă
6 Contact aprindere
1 Cheie de contact
– Poziţia 0: Oprire motor
– Poziţia 1: Aprindere pornită
– Poziţia 2: Pornire motor
1 Iluminare de lucru pornită/oprită
2 Semnalizare luminoasă de avertizare
pornită/oprită
3 Curăţarea filtrului
4 Claxon
5 Comutator selecţie direcţie de mers
6 Suflantă de aspirare
7 Închidere/deschidere capac rezervoru-
lui
8 Ridicarea/coborârea rezervorului de
mizerie
Elemente de utilizare şi funcţionale
Figură maşină de măturat Panou operator
Contact aprindere
Butoane de funcţii
207 RO
