– 3

1 Conexión de agua
2 Radiador del motor 1
3 Radiador del motor 2
4 Filtro de agua
5 Recipiente del flotador 1
6 Recipiente para el desendurecedor de

líquido

7 Válvula magnética del desendurecedor

de líquidos

8 Recipiente del flotador 2
9 Bomba de alta presión 1
10 Bomba de alta presión 2
11 Válvula de derivación
12 Presostato, 10 bar
13 Válvula de retención
14 Presostato, 30 bar
15 Presostato, 100 bar
16 amortiguador de vibraciones
17 Manómetro
18 Válvula de seguridad
19 Dispositivo de seguridad contra el fun-

cionamiento en seco

20 amortiguador de vibraciones
21 Calentador de circulación
22 Ventilador de manterial combustible
23 Bomba de material combustible
24 Válvula de falta de combustible
25 Control de llamas
26 Depósito de carburante

27 Regulador de temperatura
28 Tapón de cierre salida de alta presión 2
29 Pistola pulverizadora manual
30 Boquilla de alta presión
31 Válvula dosificadora de detergente do-

ble

32 Válvula magnética de detergente 1
33 Válvula magnética de detergente 2
34 Sensor de nivel de detergente con 1 fil-

tro

35 Sensor de nivel de detergente con 2 fil-

tro

36 Depósito de detergente 1
37 Depósito de detergente 2

Los elementos de control para el proce-
so de limpieza son amarillos.

Los elementos de control para el man-
tenimiento y el servicio son de color gris
claro.

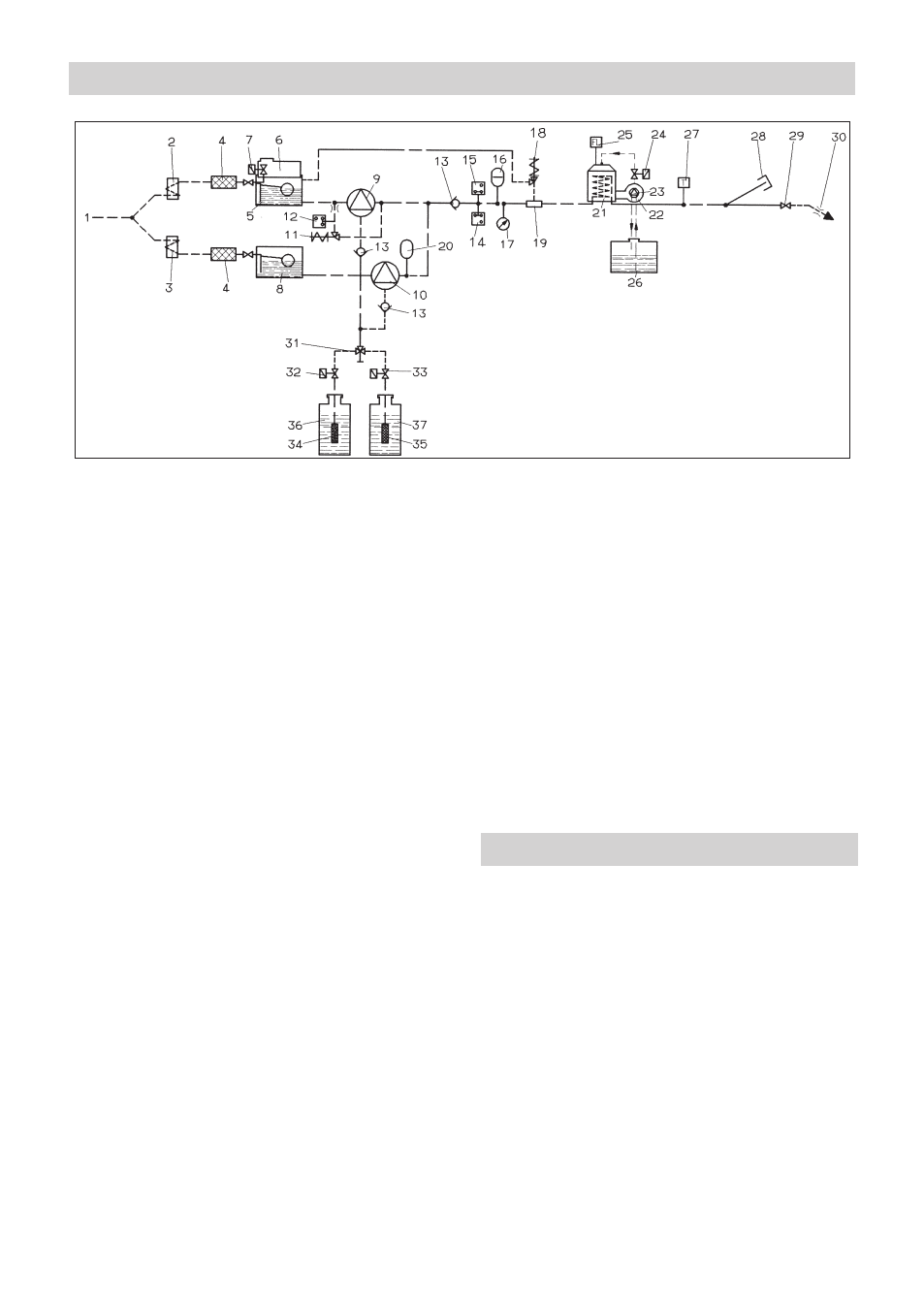

Esquema de fluido

Identificación por colores

78
