– 3
1 Racordul de apă
2 Răcire cu apă motor 1
3 Răcire cu apă motor 2
4 Filtrul de apă
5 Rezervor cu plutitor 1
6 Rezervor pentru lichid dedurizant
7 Lichid dedurizant supapă magnetică
8 Rezervor cu plutitor 2
9 Pompă de înaltă presiune 1
10 Pompă de înaltă presiune 2
11 Supapa de preaplin
12 Comutator de presiune, 10 bar
13 supapă de refulare
14 Comutator de presiune, 30 bar
15 Comutator de presiune, 100 bar
16 Amortizor de vibraţii
17 Manometru
18 Supapa de siguranţă
19 Dispozitiv de siguranţă pentru lipsa apei
20 Amortizor de vibraţii
21 Boilerul instant
22 Suflantă arzător
23 Pompă de combustibil
24 Supapă lipsă combustibil
25 Dispozitiv de monitorizare flacără
26 Rezervorul de combustibil
27 Regulatorul de temperatură
28 Dop de închidere ieşire de înaltă presi-
une 2
29 Pistol manual de stropit
30 Duză de înaltă presiune
31 Supapă dublă de dozare pentru soluţie
de curăţat
32 Supapă magnetică soluţie de curăţat 1
33 Supapă magnetică soluţie de curăţat 2
34 Senzor de nivel soluţie de curăţat 1 cu
filtru
35 Senzor de nivel soluţie de curăţat 2 cu
filtru
36 Rezervor pentru soluţie de curăţat 1
37 Rezervor pentru soluţie de curăţat 2
– Elementele de comandă pentru proce-
sul de curăţare sunt de culoare galbe-
nă.
– Elementele de comandă pentru întreţi-
nere şi service sunt de culoare gri des-
chis.

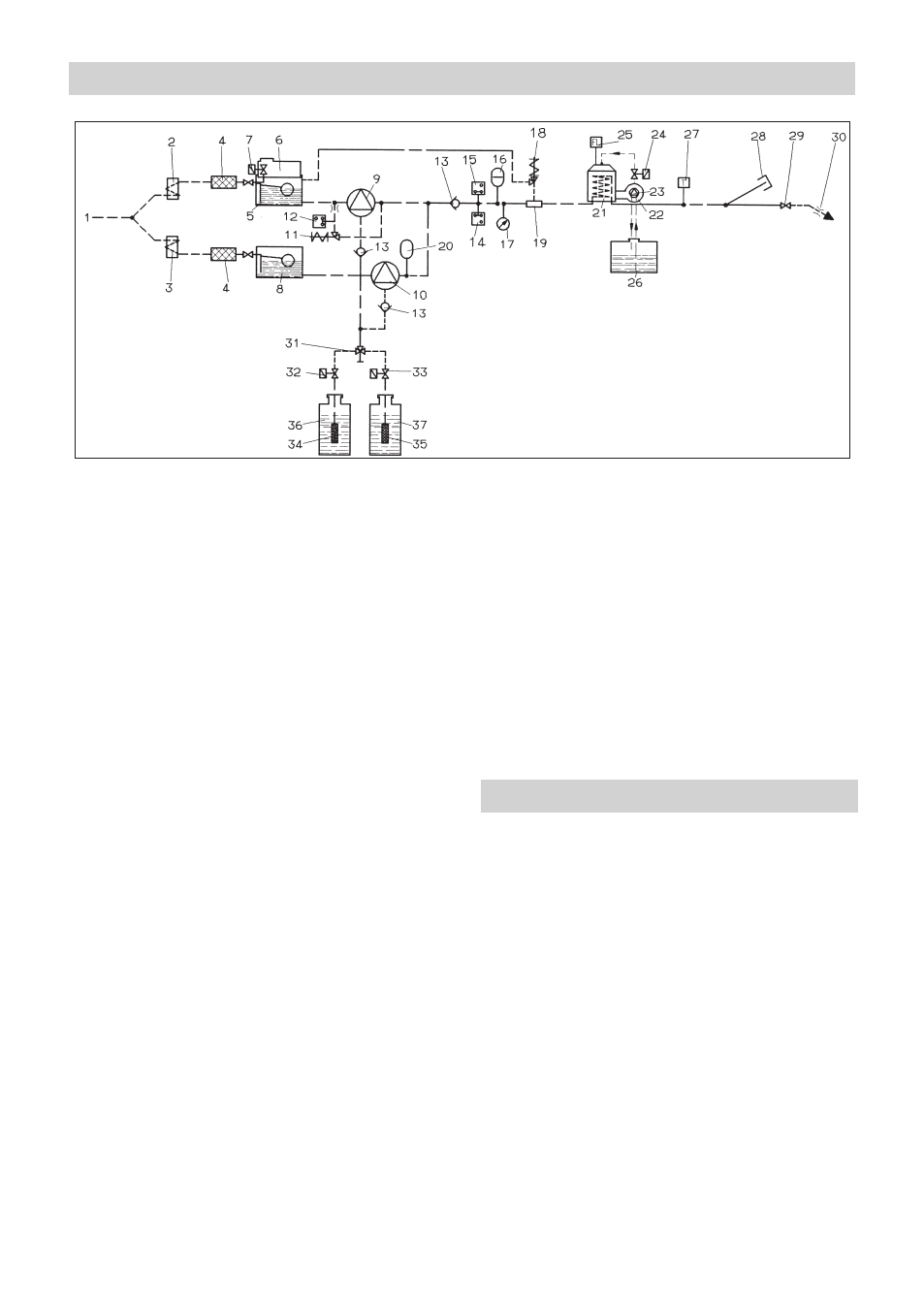

Schema de curgere
