– 4

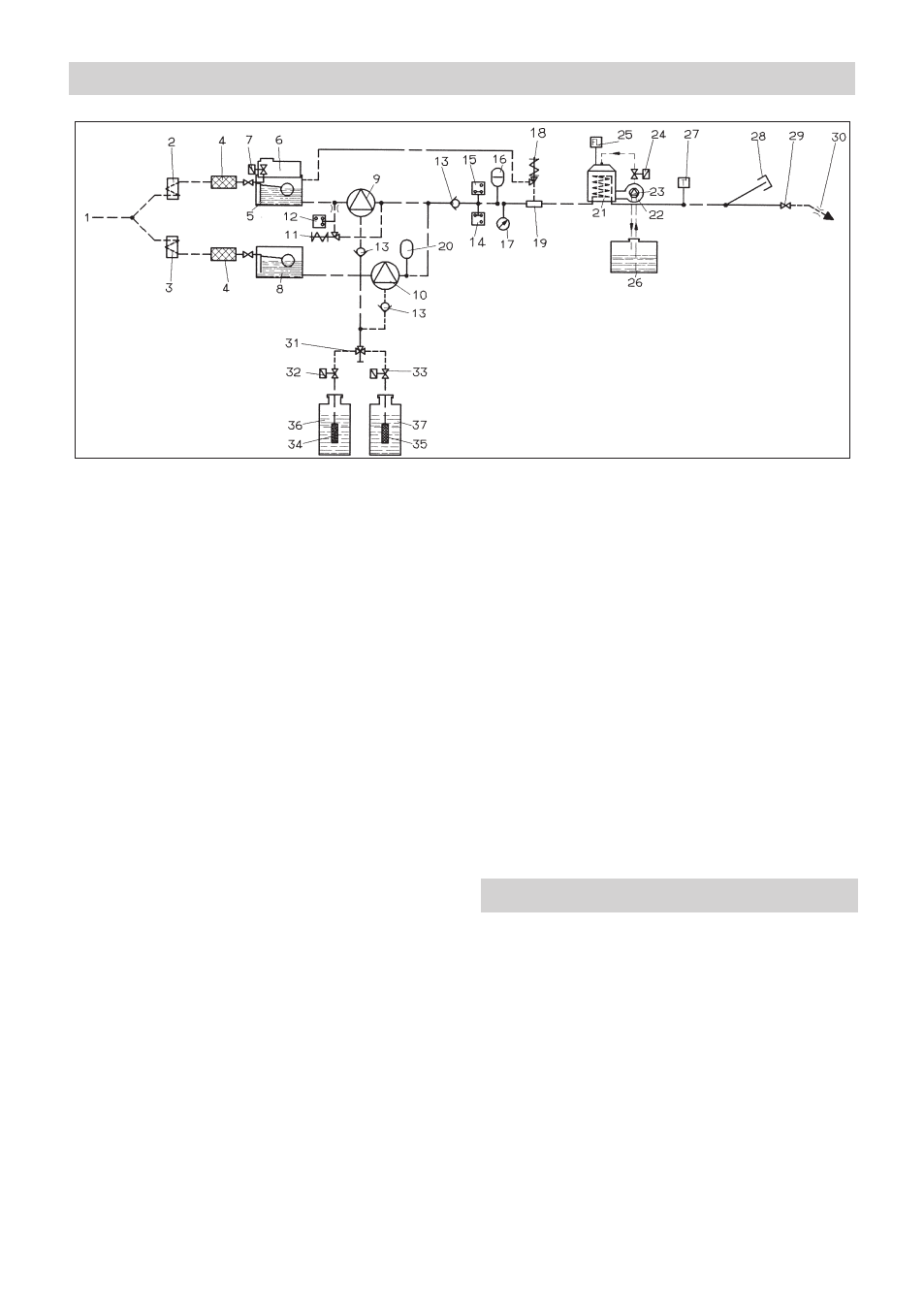

1 Подключение водоснабжения
2 Водяное охлаждение двигатель 1
3 Водяное охлаждение двигатель 2
4 фильтр для очистки воды
5 Поплавковая камера 1
6 Резервуар для смягчителя
7 Магнитный клапан смягчителя
8 Поплавковая камера 2
9 Насос высокого давления 1
10 Насос высокого давления 2
11 Перепускной клапан
12 Реле давления, 10 бар
13 Обратный клапан
14 Реле давления, 30 бар
15 Реле давления, 100 бар
16 Демпфер
17 Манометр
18 Предохранительный клапан
19 Система предохранения от отсутст-
вия воды
20 Демпфер
21 Проточный нагреватель
22 Нагнетатель горелки
23 Топливный насос
24 Топливный магнитный клапан
25 Реле контроля пламени
26 Топливный бак
27 Регулятор температуры
28 Заглушка вывода высокого
давления 2
29 Ручной пистолет-распылитель
30 Форсунка высокого давления
31 Двойной дозирующий клапан мою-
щего средства
32 Магнитный клапан моющего средст-
ва 1
33 Магнитный клапан моющего средст-
ва 2
34 Индикатор уровня моющего средст-
ва 1 с фильтром
35 Индикатор уровня моющего средст-
ва 2 с фильтром
36 Бак для моющего средства 1
37 Бак для моющего средства. 2
–
Органы управления для процесса
очистки желтого цвета.
–
Органы управления для техническо-
го обслуживания и сервиса светло-
серого цвета.
Поточная схема
Цветная маркировка
