– 3
1 Su bağlantısı
2 Su soğutması Motor 1
3 Su soğutması Motor 2
4 Su filtresi
5 Şamandıra deposu 1
6 Sıvı yumuşatıcısı deposu
7 Sıvı sertlik önleyiciyi manyetik valfı
8 Şamandıra deposu 2
9 Yüksek basınç pompası 1
10 Yüksek basınç pompası 2
11 Taşma valfı
12 Basınç şalteri, 10 bar
13 Tek yönlü valf
14 Basınç şalteri, 30 bar
15 Basınç şalteri, 100 bar
16 Titreşim sönümleyici
17 Manometre
18 Emniyet valfı
19 Su eksiklik emniyeti
20 Titreşim sönümleyici
21 Devir daimli ısıtıcı
22 Brülör fanı
23 Yakıt pompası
24 Yakıt eksikliği valfı
25 Alev denetimi
26 Yanıcı madde deposu
27 Sıcaklık ayarı düğmesi
28 Kapatma tapası Yüksek basınç çıkışı 2
29 El püskürtme tabancası 30 Yüksek basınç memesi
31 Temizlik maddesi çift dozaj valfı
32 Temizlik maddesi manyetik valfı 1
33 Temizlik maddesi manyetik valfı 2
34 Filtreli temizlik maddesi seviye sensörü
1; Filtreli
35 Filtreli temizlik maddesi seviye sensörü
2; Filtreli
36 Temizlik maddesi tankı 1
37 Temizlik maddesi tankı 2
– Temizlik prosesinin kullanım elemanları
sarıdır.
– Bakım ve servis kullanım elemanları
açık gridir.

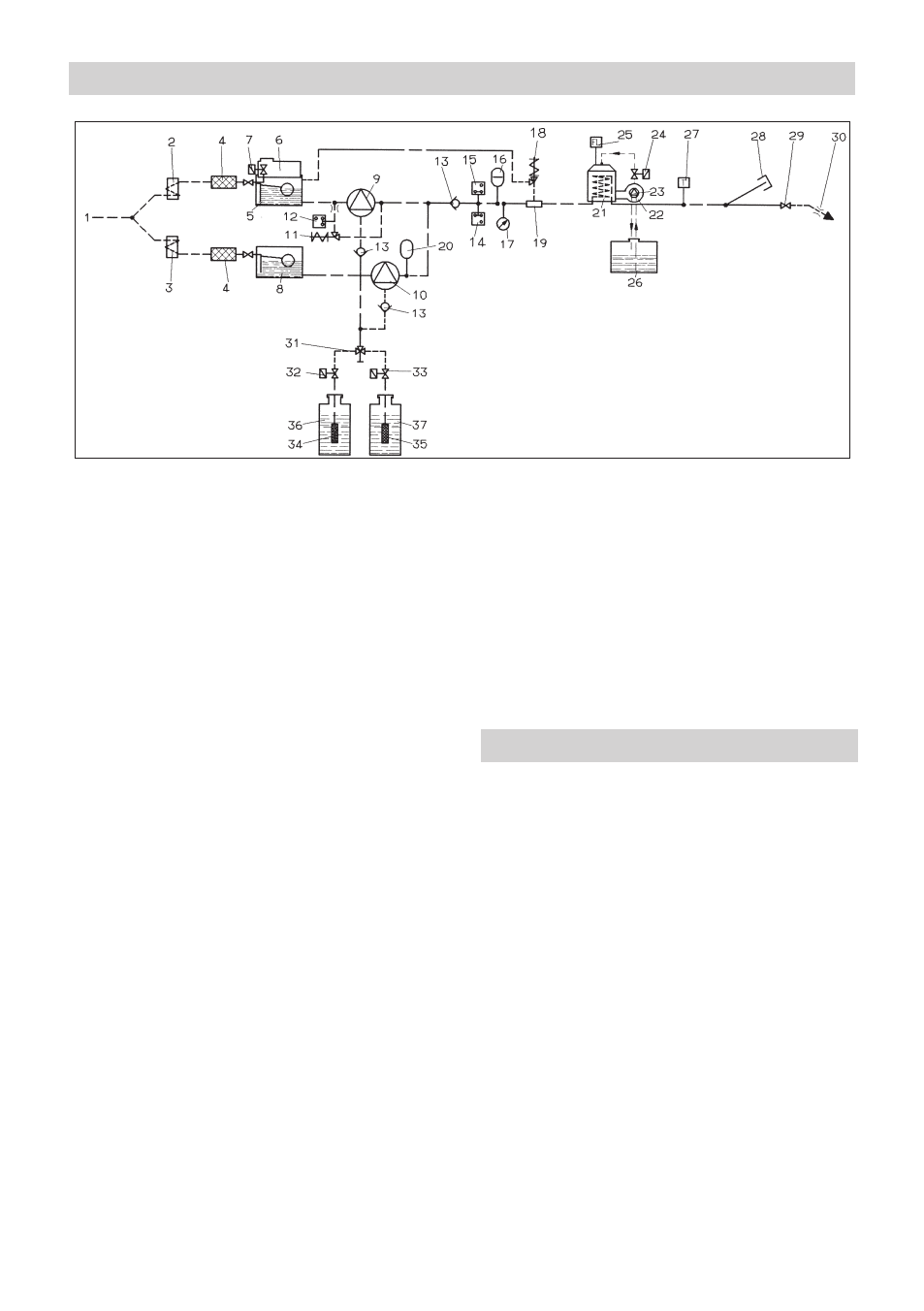

Akış şeması
Renk kodu
179 TR
