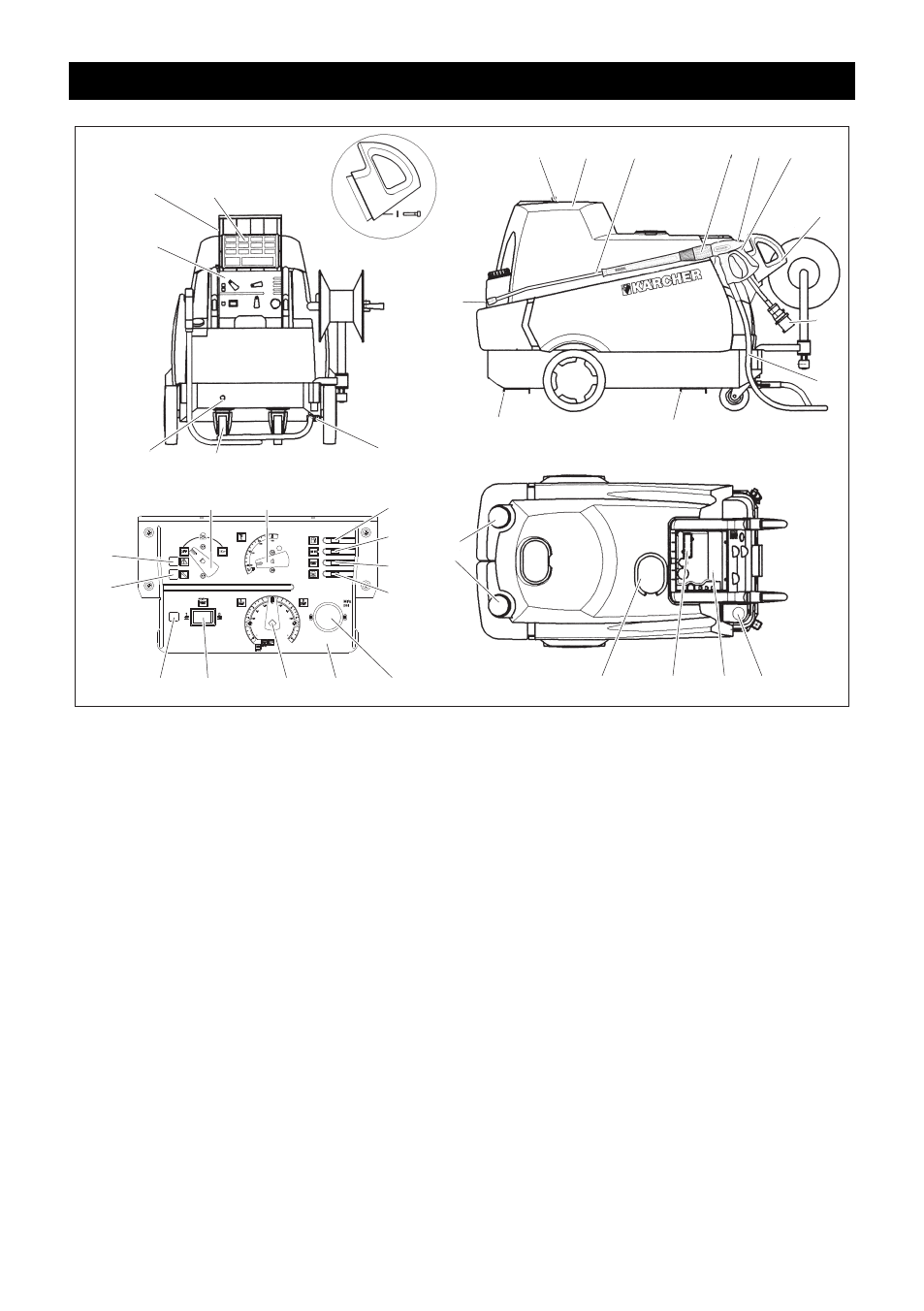

Apparatelement – Karcher HDS 2000 SUPER User Manual
Page 134
– 2
1 Snabbguide
2 Täcklucka för förvaringsfack
3 Instrumenttavla
4 Vattenanslutning
5 Styrhjul med parkeringsbroms
6 Högtrycksansluttning, dubbel
7 Högtrycksmunstycke
8 Huvtillslutning
9 Motorhuv
10 Spolrör
11 Tryck/mängdreglering på handsprutan
12 Handsprutans säkerhetspärr
13 Handspruta
14 Greppbygel
15 El-matarledning
16 Högtrycksslang
17 Skenor för gaffeltruck
18 Påfyllningsöppning för bränsle
19 Förvaringsfack för tillbehör
20 Syningsfönster med störnings-/service-
indikering
21 Påfyllningsöppning för vätskeavhärda-
re
22 Påfyllningsöppning för rengöringsme-
del (2x)
23 Kontrollampa - Service
24 Kontrollampa störning
25 Huvudreglage
26 Temperaturregulator
27 Kontrollampa bränsle
28 Kontrollampa vätskeavhärdare
29 Kontrollampa rengöringsmedel
30 Kontrollampa - Rotationsriktning
31 Manometer
32 Doseringsventil för rengöringsmedel
33 Brytare automatisk rengöringsmedels-
dosering (AUTO CHEM)
34 Kontrollampa rengöringsmedelstillför-
sel vid AUTO CHEM
Apparatelement
1
2
3
4
5
6
7
8
9
10
11 12 13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
3
17
134
SV
