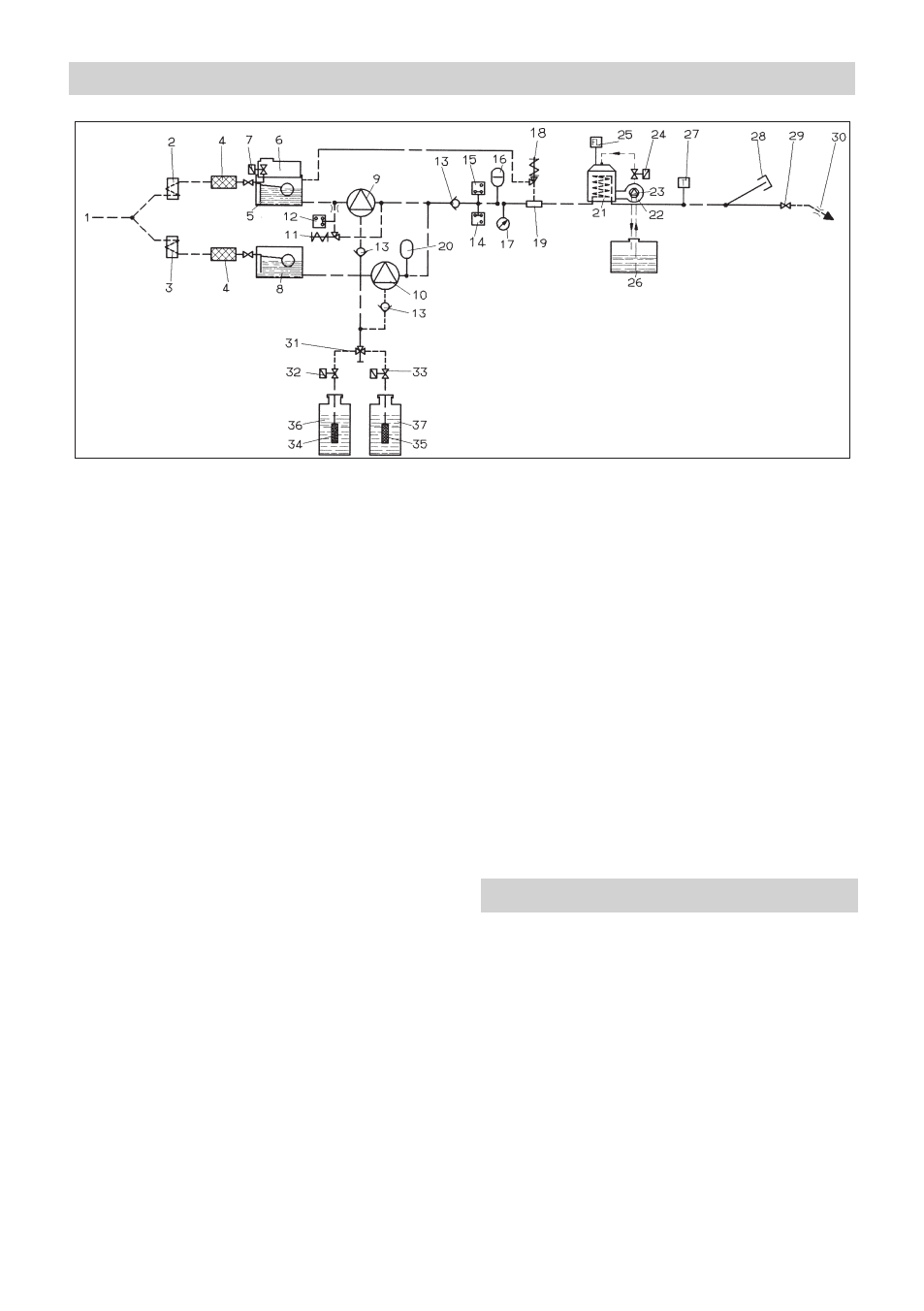

Schemat przepływu, Kolor oznaczenia – Karcher HDS 2000 SUPER User Manual
Page 253

– 3
1 Przyłącze wody
2 Chłodzenie wodne silnika 1
3 Chłodzenie wodne silnika 2
4 filtr wodny
5 Zbiornik z pływakiem 1
6 Pojemnik na płyn zmiękczający
7 Zawór elektromagnetyczny płynu
zmiękczającego
8 Zbiornik z pływakiem 2
9 Pompa wysokociśnieniowa 1
10 Pompa wysokociśnieniowa 2
11 Zawór przelewowy
12 Wyłącznik ciśnieniowy, 10 bar
13 Zawór przeciwzwrotny
14 Wyłącznik ciśnieniowy, 30 bar
15 Wyłącznik ciśnieniowy, 100 bar
16 Amortyzator drgań
17 Manometr
18 Zawór bezpieczeństwa
19 Zabezpieczenie przed pracą na sucho
20 Amortyzator drgań
21 Grzejnik przepływowy
22 Dmuchawa palnika
23 Pompa palnika
24 Zawór braku paliwa
25 Kontrolka płomienia
26 Zbiornik paliwa
27 Regulator temperatury
28 Korek zatyczkowy wyjścia wysokociś-
nieniowego 2
29 Ręczny pistolet natryskowy
30 Dysza wysokociśnieniowa
31 Podwójny zawór dozujący środka
czyszczącego
32 Zawór elektromagnetyczny środka
czyszczącego 1
33 Zawór elektromagnetyczny środka
czyszczącego 2
34 Czujnik poziomu środka czyszczącego
1 z filtrem
35 Czujnik poziomu środka czyszczącego
2 z filtrem
36 Zbiornik środka czyszczącego 1
37 Zbiornik środka czyszczącego 2
–
Elementy obsługi procesu czyszczenia
są żółte.
–
Elementy obsługi konserwacji i serwisu
są jasnoszare.
Schemat przepływu
Kolor oznaczenia
253
PL
