Inventario de hardware AXIS 2400/2401 Admin Manual

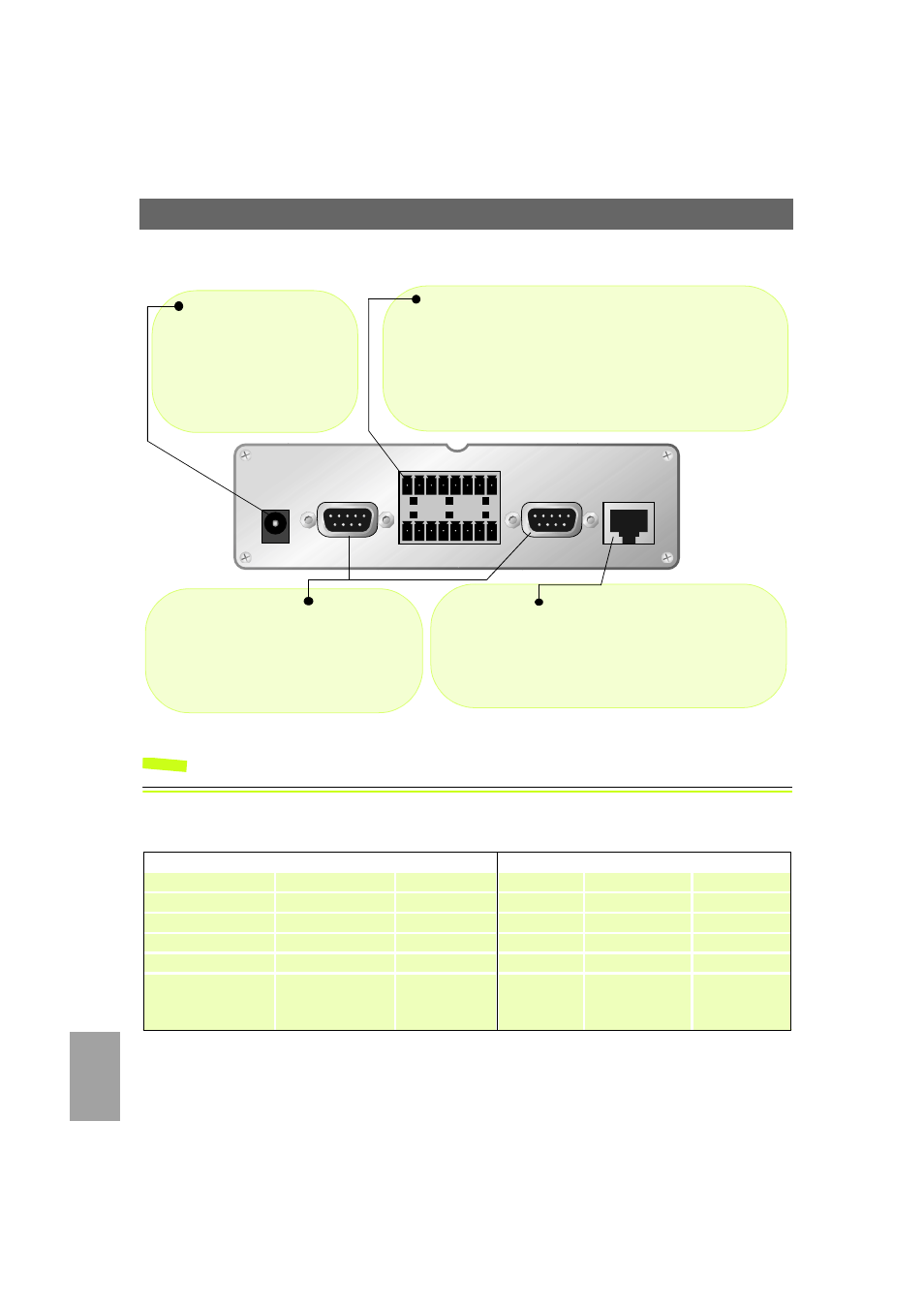

AXIS 2400/2401 Panel posterior
Nota: La fuente de alimentación que se ofrece con su AXIS 2400/2401 depende del país. Por favor,
compruebe que el tipo de fuente de alimentación que utiliza es correcta. Vea abajo.
Inventario de hardware
Compruebe los elementos que se ofrecen con la AXIS 2400/2401 teniendo en cuenta la lista siguiente:
Elemento Título/Variantes Referencias Elemento Título/Variantes Referencias
Servidor de video AXIS 2400 0092- 001- 02 PSU (PS-D) Europa 14233
AXIS 2401 (NTSC) 0103-011-02 R.U. 14234
AXIS 2401 (PAL) 0103-001-02 Australia 14255
Cable de módem nulo - 16954 EE.UU. 14253
Documento de garantía - 18640 Japón 14254
Disco Media AXIS Network
Camera CD v2.0
(o posteriores) - Este
documento AXIS 2400/2401
Administration
Manual v2.1 19097
Conector de serie RS-232
Dos conectores D-sub de 9 pins para conexiones en
serie de tipo RS-232. Normalmente utilizadas para
conectar dispositivos Pan/Tilt. COM1 está multi-
plexado con el puerto RS-485 a través del conector
del bloque terminal. COM2 puede utilizarse para
conectar el módulo de audio AXIS 2191.
Conector de fuente de
alimentación
Un jack (PS-D) para conexión de la
fuente de alimentación de AXIS
2400/2401 El conector del bloque
terminal le proporciona un punto de
conexión auxiliar para la fuente AC
o DC a la unidad.
Conector de red
La AXIS 2400/2401 soporta redes Ethernet de 10 Mbps y Fast
Ethernet de 100 Mbps y se conecta a la red a través de un cable de
par trenzado de categoría 5 (10baseT y 100baseTX) con conector
estándar RJ45. La AXIS 2400/2401 detecta automáticamente la
velocidad de la red y varía la velocidad de comunicación de datos
en función de esto (entre 10 Mbps y 100 Mbps).
Bloque terminal I/O
Bloque terminal I/O El conector del bloque terminal I/O está situado entre
los dos puertos de serie en el panel posterior y proporciona la interfaz física
a una salida de clavija relé, cuatro entradas de imagen acopladas y una
interfaz RS-485. Utilice este conector para transmitir datos por líneas de
comunicación multiterminales, dispositivos RS-485 Pan Tilt y activación
externa normalmente asociada con equipo CCTV. El conector puede usarse
como un punto de conexión alternativo para fuente DC a la unidad.
POWER
PS-D
COM 1 COM 2
ETHERNET
10/100
1 2 3 4 5 6 7 8
9 10 11 12 13 14 15 16
