AXIS 2400/2401 Admin Manual Lieferumfang 59
Deut
sch

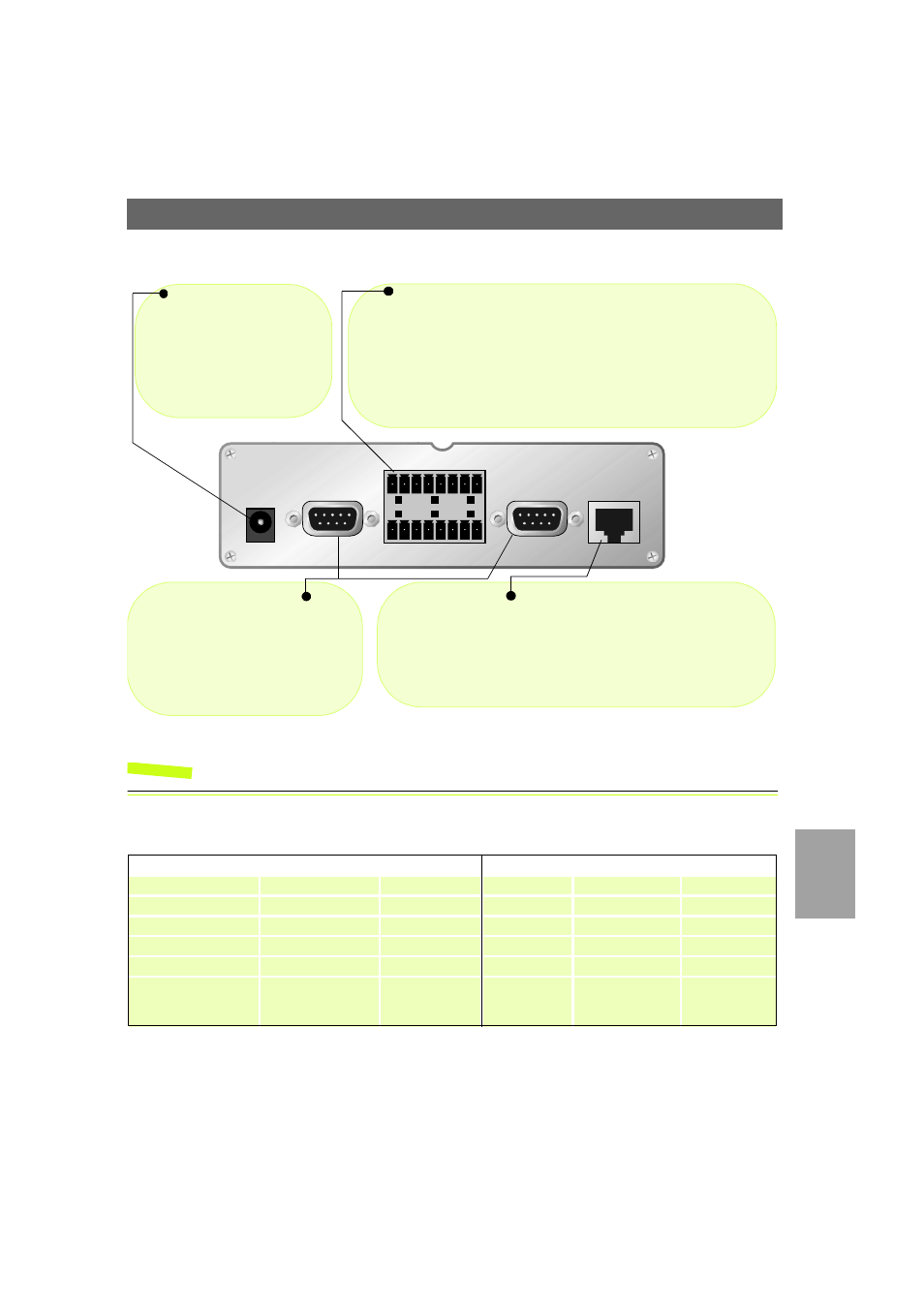

AXIS 2400/2401 Bedienfeld, Ansicht der Rückseite
Hinweis: Das mit dem AXIS 2400/2401 ausgelieferte Netzkabel ist landesspezifisch. Bitte überprüfen Sie,
ob Sie das richtige Netzkabel verwenden. Siehe unten.
Lieferumfang
Vergleichen Sie die mit dem AXIS 2400/2401 gelieferten Komponenten mit folgender Liste:
Teil Bezeichnung Bestellnummer Teil Bezeichnung Bestellnummer
Video-Server AXIS 2400 0092- 001- 02 Netzteil (PS-D) Europa 14233
AXIS 2401 (NTSC) 0103-011-02 Großbritannien 14234
AXIS 2401 (PAL) 0103-001-02 Australien 14255
Null-Modemkabel - 16954 USA 14253
Garantiekarte - 18489 Japan 14254
Dieses Dokument AXIS 2400/2401
Administration
Manual v2.1 19097 CD AXIS Network
Camera CD v2.0
(oder später) -
Anschluss für Netzkabel
Eine Einzel-Steckdose (PS-D) zum
Anschließen des AXIS
2400/2401-Netzkabels. Die
Anschlussblockverbindung bietet
einen zusätzlichen
Anschlusspunkt für Gleich- oder
Wechselstrom für die Einheit.
Netzwerkanschluss
Der AXIS 2400/2401 ist für 10-MBit/s-Ethernet- und 100-MBit/s-Fast-
Ethernet-Netzwerke konzipiert und wird über einen standardmässigen
RJ45-Stecker mit dem Netzwerk verbunden. Durch Unterstützung von
NWAY ermittelt der AXIS 2400/2401 die Übertragungsgeschwindigkeit
des Segments im lokalen Netzwerk und stimmt die Datenkommunikation
darauf ab (zwischen 10 Mbit/s und 100 Mbit/s).
E/A-Anschlussblock
Die E/A-Anschlussblockverbindung befindet sich zwischen den beiden seriellen
Anschlüssen auf dem hinteren Bedienfeld und liefert die physische Schnittstelle
für ein Relay-Switch-Ausgabegerät, vier mit Digitalkameras gekoppelte Eingabe-
geräte und eine RS-485-Schnittstelle. Diese Verbindung ermöglicht die
Datenübertragung über Gruppenverbindungs-Kommunikationsleitungen, zu kipp-
und schwenkbaren RS-485-Geräten und externe Auslösung; Merkmale, die typis-
cherweise CCTV-Geräten zugeordnet werden. Die Verbindung kann auch als Gleich-
stromanschluss für die Einheit dienen.
Serieller RS-232-Anschluss
Wird normalerweise bei Schnittstellen zu
kipp- und schwenkbaren Geräten ver-
wendet. Der COM1-Anschluss wird über
die Anschlussblockverbindung mit dem
RS-485-Anschluss multiplexiert. COM2
kan auch für den Anschluss des AXIS
2191 Audiomoduls benutzt werden.
POWER
PS-D
COM 1 COM 2
ETHERNET
10/100
1 2 3 4 5 6 7 8
9 10 11 12 13 14 15 16
