Installation, Commissioning of Centric Grippers
3-jaw centric grippers
ID 1104572 Operating Manual RZP; RZP-A
Röhm GmbH, Dillingen Works Röhmstr. 6, 89407 Dillingen/Donau, GERMANY, Tel. (49)9071/508-0
Page 30 of 39
RZP/ RZP-A
A
A

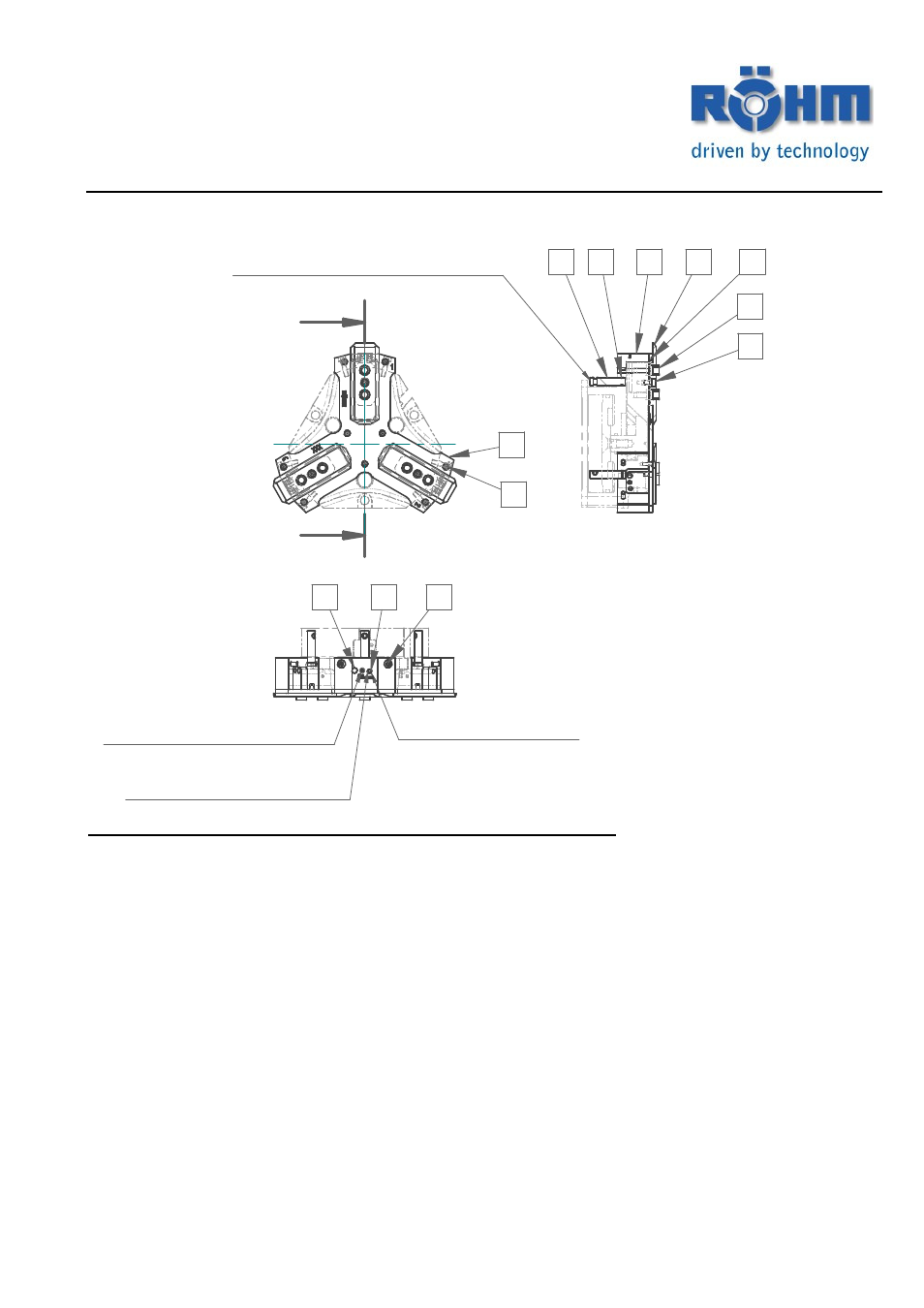

Schnitt A-A
Gewindebohrung mit
Gewindestift DIN 913 verschlossen
Beim Herausschrauben des Gewindestiftes - Verstellmöglichkeit der
Verschiebeklötze 1 u. 2 durch Verdrehen der Verstellspindel
63 62
65
70
71
68
64 Bei Verwendung von induktiven Näherungsschaltern
Dichtbolzen Pos. 64 entfernen 72
61
67
69 66
Öffnung zum Lösen und Sichern
der Verstellklötze mittels der Spannschraube
Öffnung zum Einstellen
der Verstellklötze mittels der Verstellspindel
Adjustment of the sensor polling when using the dirt cover:
1) Remove the grub screws from the side cover
2) Loosen the (TORX ) clamping screw 1/2 turn in the bore: "RELEASE"
3) Adjustment possibility for shifting blocks 1 and 2 or 3 by turning the adjustment spindle (hex.
socket head screw) in bore: "ADJUST".
Caution:
The shifting blocks must not be adjusted beyond the outer edge of the base jaw as
otherwise they will collide. See assembly drawing
4) After adjustment, the shifting block must be secured with the (TORX) clamping screw by
turning 1/2 turn in bore: "SECURE".
5) Close off the bores in the covers with grub screws.
