Page 12 MNVCSM84A_0408

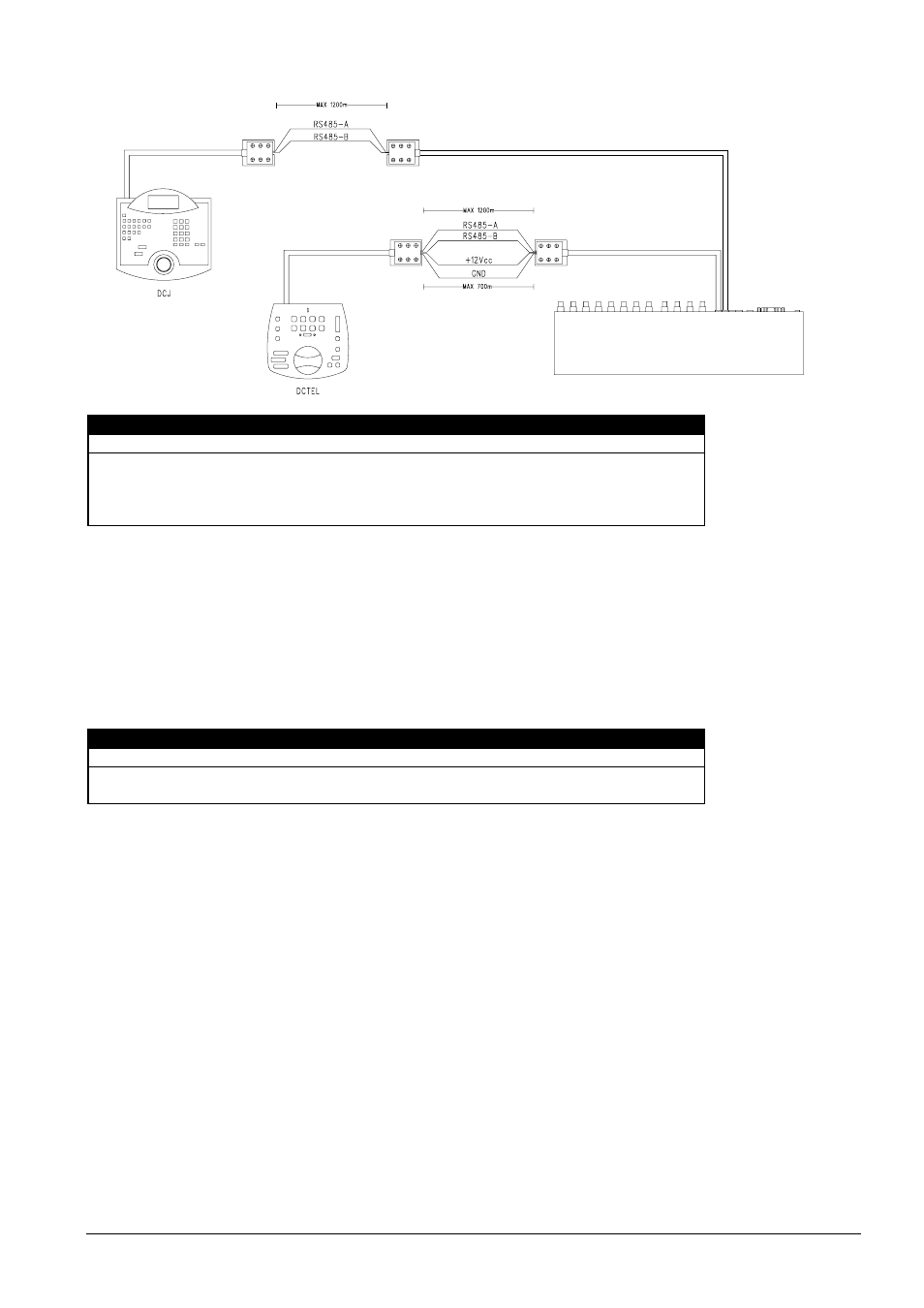

Connecter les câbles téléphoniques selon les schémas suggérés ci-dessous:
Connexion RS 485 lignes KEYBOARDS
MATRICE RJ-jack 1 RJ-jack 2 PUPITRES
RS485-A Bleu ------------------- Blanc RS485-A
RS485-B Noir ------------------- Jaune RS485-B
12 VDC (1) Rouge ------------------- Vert 12 VDC
GND (1) Vert ------------------- Rouge GND
(1) l’alimentation des pupitres au moyen de la matrice n'est possible qu'avec les pupitres DCTEL et DCBD et
avec les pupitres de la série Linxs LXRPK12 et LXRPK23 et pour une distance maximale de 700m
3.5.4.2 Récepteurs d e télémétrie (ligne AUX)
Tous les récepteurs indiqués au Chap. 2.2 Dispositifs compatibles et la matrice vidéo SM84A / SM164A
peuvent être connectés au moyen d'un câble téléphonique et de la prise RJ-11 nommée AUX.
La connexion peut être directement effectuée au moyen du câble de 1.50m (fourni par le constructeur) pour test
ou bien, en cas de distances supérieures, au moyen des boîtes murales (fournies par le constructeur) et en se
reportant au tableau suivant:
Connexion RS 485 matrice (ligne AUX) - Récepteurs
MATRICE RJ-jack 1 RJ-jack 2 RÉCEPTEUR
RS485-A Blanc ----------------- Bleu RS485-A
RS485-B Jaune ----------------- Noir RS485-B
Tous les récepteurs doivent être équipés avec la modalité de communication RS485 et avec une vitesse de
transmission compatible avec celle définie dans la matrice pendant la phase de programmation.
Se reporter aux manuels correspondants pour les opérations de configuration des récepteurs.
Deux connexions sont possibles pour les récepteurs de la ligne AUX:
x Récepteurs en cascade (connexion point à point)
x Récepteurs sur la même ligne (connexion multipoint)
