Pag. 10 MNVCSM84A_0408
3.5 Connettor i e collegamenti
3.5.1 Connettori sul retro della matrice
La matrice SM84A / SM164A presenta sul retro della meccanica:
x 1 connettore a 25 poli per il collegamento dei contatti di allarme, del relè, del trigger VCR e del reset allarmi esterno
x 4 connettori RJ-11 per il collegamento delle tastiere
x 1 connettore RJ-11 per il collegamento dei ricevitori di telemetria o multiplexer
x 1 connettore jack per l’alimentazione
x 1 connettore a 9 poli per il collegamento a PC
x 4 uscite video BNC
x 8/16 ingressi video BNC

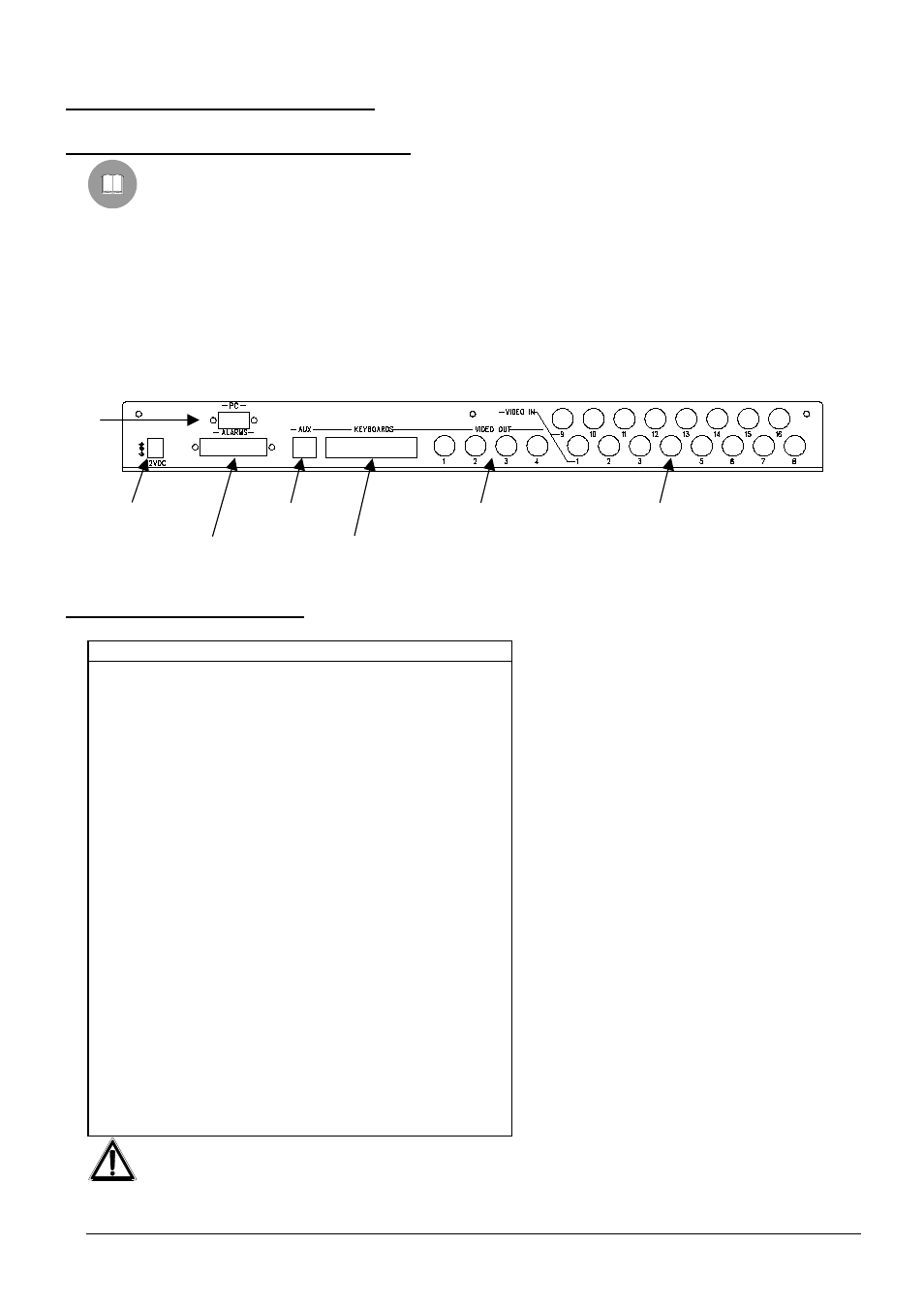

Vista posteriore della matrice SM164A:
3.5.2 Piedinatura del DB25
Pin Collegamento Uso
1 Ingresso Allarme 1 Allarmi
2 Ingresso Allarme 2 Allarmi
3 Ingresso Allarme 3 Allarmi
4 Ingresso Allarme 4 Allarmi
5 Ingresso Allarme 5 Allarmi
6 Ingresso Allarme 6 Allarmi
7 Ingresso Allarme 7 Allarmi
8 Ingresso Allarme 8 Allarmi
9 Ingresso Allarme 9 Allarmi
10 Ingresso Allarme 10 Allarmi
11 Ingresso Allarme 11 Allarmi
12 Ingresso Allarme 12 Allarmi
13 Ingresso Allarme 13 Allarmi
14 Ingresso Allarme 14 Allarmi
15 Ingresso Allarme 15 Allarmi
16 Ingresso Allarme 16 Allarmi
17 Reset allarmi Reset allarmi
18 GND Reset allarmi
19 Trigger VCR Videoregistratore
20 GND Videoregistratore
21 NO Relè Periferiche
22 Comune Relè Periferiche
23 Comune allarmi Allarmi
24 Comune allarmi Allarmi
25 Comune allarmi Allarmi
Gli allarmi dal 9 al 16 sono disponibili solo nella matrice modello SM164A.
PC
Alimentazione
Allarmi
Linea
AUX
Tastiere
Uscite Video Ingressi Video
