Page 10 MNVCSM84A_0408
3.5 Connecte urs et connexions
3.5.1 Connecteu rs à l'arrière de la matrice
La matrice SM84A / SM164A présente à l'arrière de sa partie mécanique:
x 1 connecteur à 25 pôles pour la connexion des contacts d'alarme, du contact relais, du trigger VCR et du
reset alarmes externe
x 4 connecteurs RJ-11 pour la connexion des pupitres
x 1 connecteur RJ-11 pour la connexion des récepteurs de télémétrie ou multiplexeurs
x 1 jack de connexion pour l'alimentation
x 1 connecteur à 9 pôles pour la connexion au PC
x 4 sorties vidéo BNC
x 8/16 entrées vidéo BNC

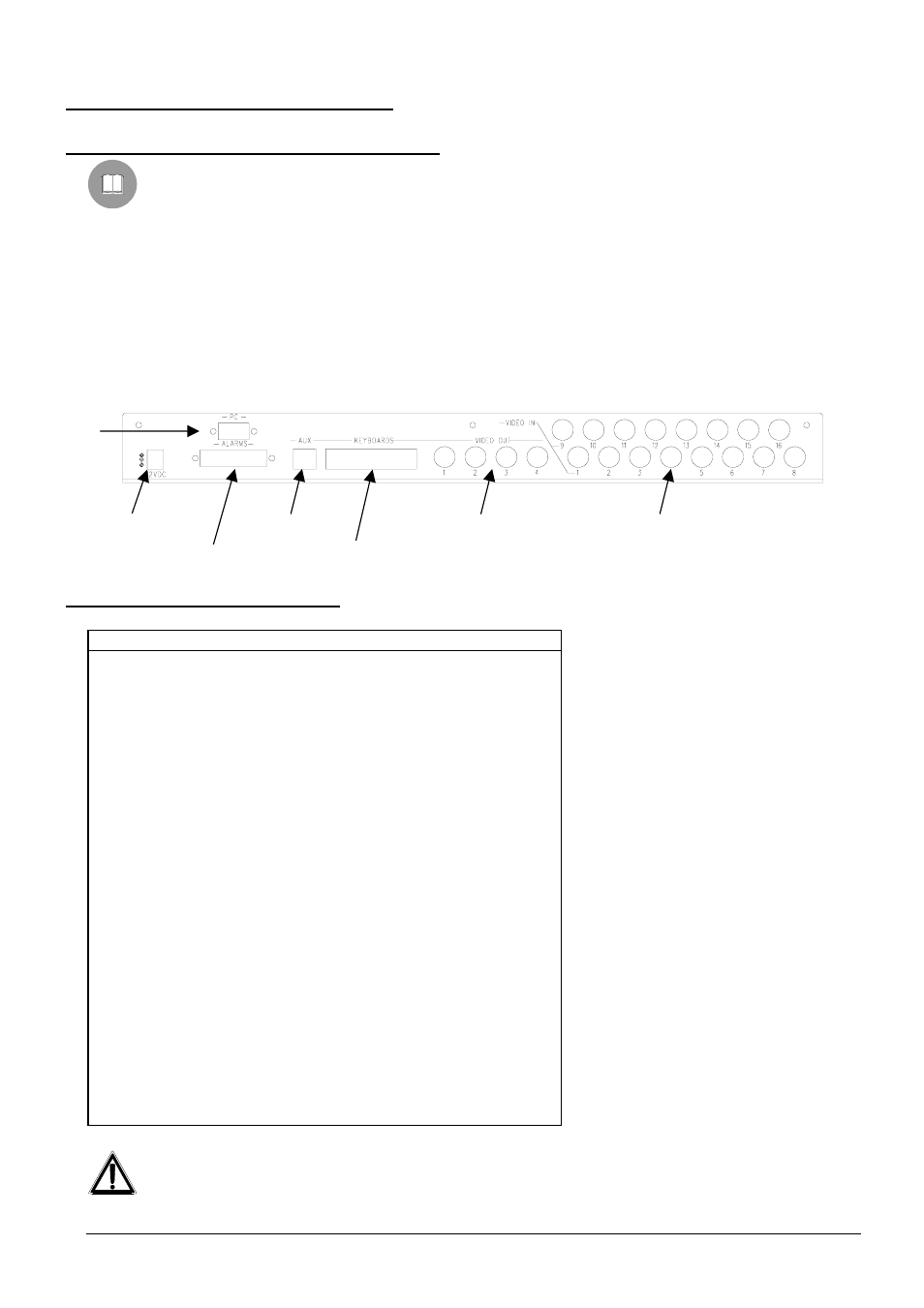

Vue arrière de la matrice SM164A:
3.5.2 Câblage de la prise DB25
Broche Connexion Utilisation
1 Entrée alarme 1 Alarmes
2 Entrée alarme 2 Alarmes
3 Entrée alarme 3 Alarmes
4 Entrée alarme 4 Alarmes
5 Entrée alarme 5 Alarmes
6 Entrée alarme 6 Alarmes
7 Entrée alarme 7 Alarmes
8 Entrée alarme 8 Alarmes
9 Entrée alarme 9 Alarmes
10 Entrée alarme 10 Alarmes
11 Entrée alarme 11 Alarmes
12 Entrée alarme 12 Alarmes
13 Entrée alarme 13 Alarmes
14 Entrée alarme 14 Alarmes
15 Entrée alarme 15 Alarmes
16 Entrée alarme 16 Alarmes
17 Reset alarmes Reset alarmes
18 GND Reset alarmes
19 Trigger VCR VCR
20 GND VCR
21 Relais normalement ouverts Périphériques
22 Relais commun Périphériques
23 Relais commun Alarmes
24 Relais commun Alarmes
25 Relais commun Alarmes
Les alarmes de 9 à 16 sont uniquement disponibles sur la matrice modèle SM164A.
PC
Alimentation
Alarmes
Ligne
AUX
Pupitre
Sortie vidéo Entrées vidéo
