Seite 12 MNVCSM84A_0408

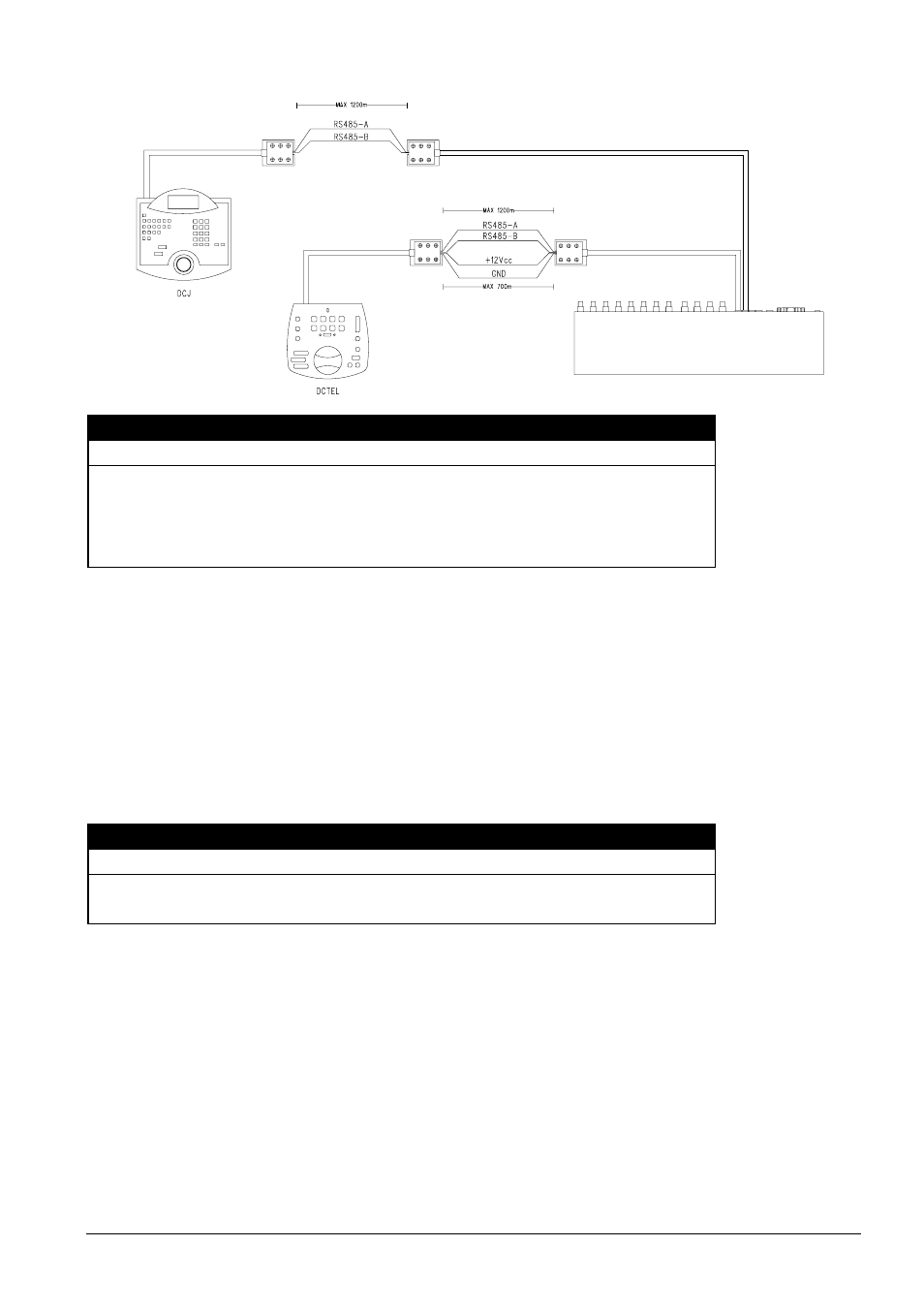

Die Telefonkabel werden anhand der folgenden Pläne angeschlossen:
Anschluß RS 485 Leitungen TASTATUREN
VIDEO- MATRIX RJ-jack 1 RJ-jack 2 TASTATUREN
RS485-A Blau ----------------- Weiß RS485-A
RS485-B Schwarz ----------------- Gelb RS485-B
12 VDC (1) Rot ----------------- Grün 12 VDC
GND (1) Grün ----------------- Rot GND
(1) Die Netzversorgung der Tastaturen über die Video- Matrix ist nur mit den Tastaturmodellen DCTEL und
DCBD sowie mit den Tastaturen der Serien Linxs LXRPK12 und LXRPK23 möglich. Die Höchstentfernung
beträgt unabhängig davon 700m
3.5.4.2 Telemetrieem pfänger (Leitung AUX)
Alle im Kap. 2.2 Anschließbare Einrichtungen genannten Empfänger und die Video- Matrix SM84A / SM164A
können über ein Telefonkabel verbunden werden, das zwischen den beiden mit AUX gekennzeichneten RJ-11-
Buchsen verläuft.
Sie können für einen Test direkt mit dem 1,5 m langen Kabel (im Lieferumfang des Herstellers enthalten) oder -
für größere Entfernungen - mit den RJ-Jack-Wandkästen (im Lieferumfang des Herstellers enthalten)
verbunden werden.
Siehe hierzu die folgende Tabelle:
Anschluß RS 485 Video- Matrix (Leitung AUX) - Empfänger
MATRIX RJ-jack 1 RJ-jack 2 EMPFÄNGER
RS485-A Weiß ----------------- Blau RS485-A
RS485-B Gelb ----------------- Schwarz RS485-B
Alle Empfänger müssen auf den Kommunikationsmodus RS485 und eine Übertragungsgeschwindigkeit
eingestellt werden, die dem programmierten Einstellwert der Video-Matrix entspricht.
Für die Konfiguration der Empfänger siehe die dort beiliegenden Handbücher.
Die Empfänger können auf zweierlei Weise an die Leitung AUX angeschlossen werden:
x Empfänger in Reihenschaltung (Punkt-zu-Punkt-Verbindung)
x Empfänger auf derselben Leitung (Mehrpunktverbindung)
