MNVCDTMRX2_0351

7.8.3 Configurations mixtes (point-point /multipoint)

Il s'agit d'une combinaison des deux modes de connexion précédents permettant, en fonction de la
combinaison choisie, d'exploiter de façon optimale les avantages des deux types de connexion et de réduire

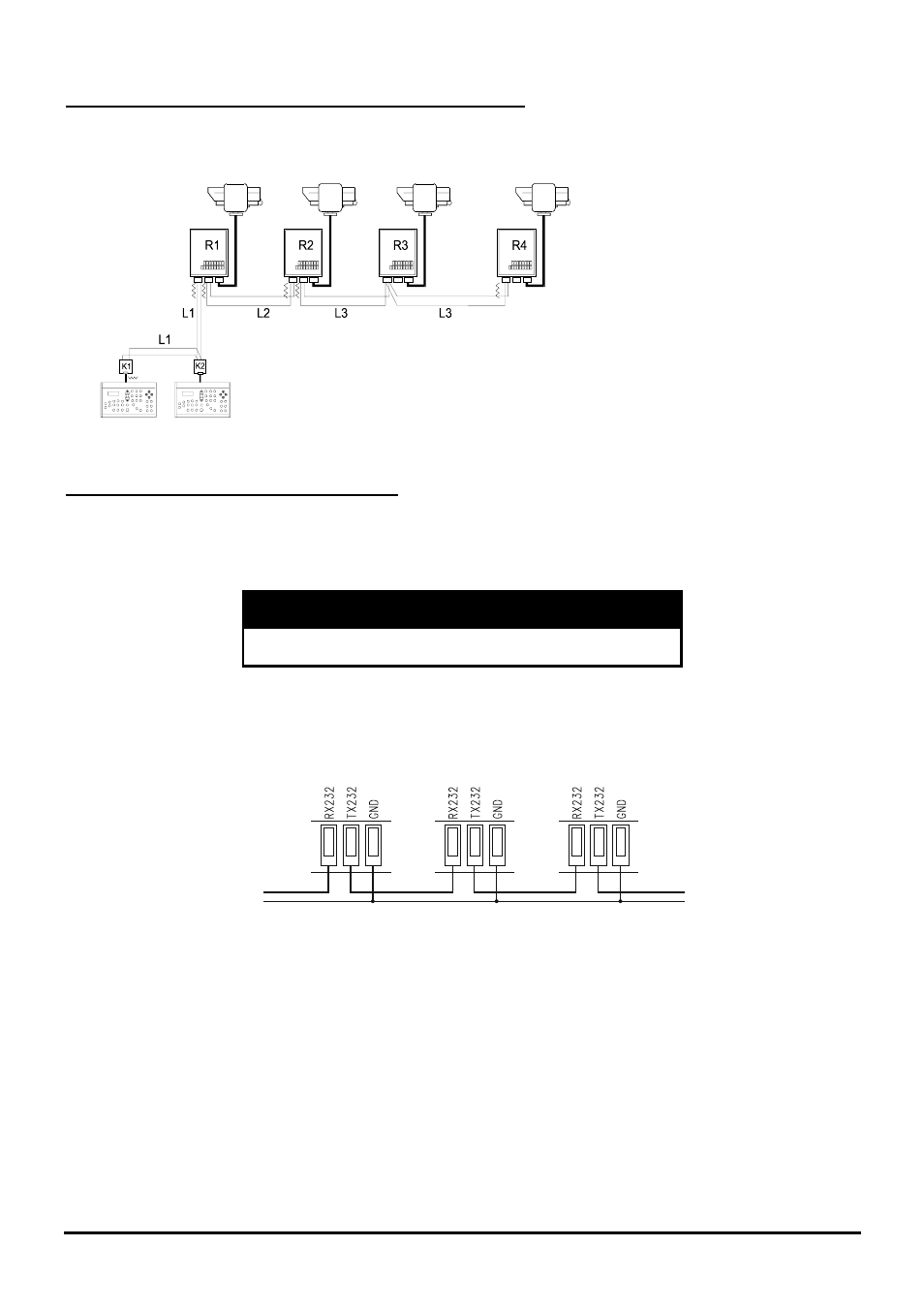

également de façon sensible les risques de dysfonctionnement. Voici un exemple de connexion mixte:

Sur cet exemple, le blocage éventuel
du récepteur R3 (connecté en
multipoint sur la ligne L3) n'entraîne
aucun dysfonctionnement du
récepteur R4.
R3 ne se trouve pas aux extrémités
de la ligne L3, et ne doit donc pas être
terminé.
En cas de blocage du récepteur R2,
ce dernier étant le "générateur" de la
ligne L3, aucun des récepteurs qui lui
sont connectés en cascade (R3 et
R4) ne recevront les commandes.

7.9 Connexion avec ligne RS232

Le récepteur DTMRX2 (DTMRX224) peut être contrôlé avec une ligne RS232 au moyen d'un PC ou d'un
pupitre prévoyant la communication RS232 (DCS2 et DCMT8). Ne pas oublier que la distance maximale avec
la ligne sérielle RS232 est de 15 mètres. Se reporter au tableau de connexion ci-dessous :

DCS2/DCMT8

RJ-JACK

DTMRX2

Noir Tx RS232

------------

RX232

Vert GND RS232

------------

GND

Pour la connexion des récepteurs en cascade, connecter la borne RX232 à la borne TX232 de l'unité
précédente, et connecter la borne TX232 à la borne RX232 de l'unité suivante. Connecter les masses entre
elles (GND). Se reporter au schéma de connexion ci-dessous :

Du récepteur

précédent

Au récepteur
suivant
