Regolazione del potenziometro per il brandeggio PTH355P
Questa funzione e’ molto importante per il corretto funzionamento del preset.
La seguente procedura deve essere eseguita sia per il potenziometro collegato al movimento orizzontale che per
quello collegato al movimento verticale.
Il brandeggio e’ già regolato in fabbrica , dunque tale procedura dovra’ essere effettua solo in caso di effettiva
necessita’.
1. Disconnettere l’alimentazione del
brandeggio.
2. Regolare le camme con l’aiuto di un
cacciavite fino a renderne simmetrica la
posizione rispetto al fine corsa.

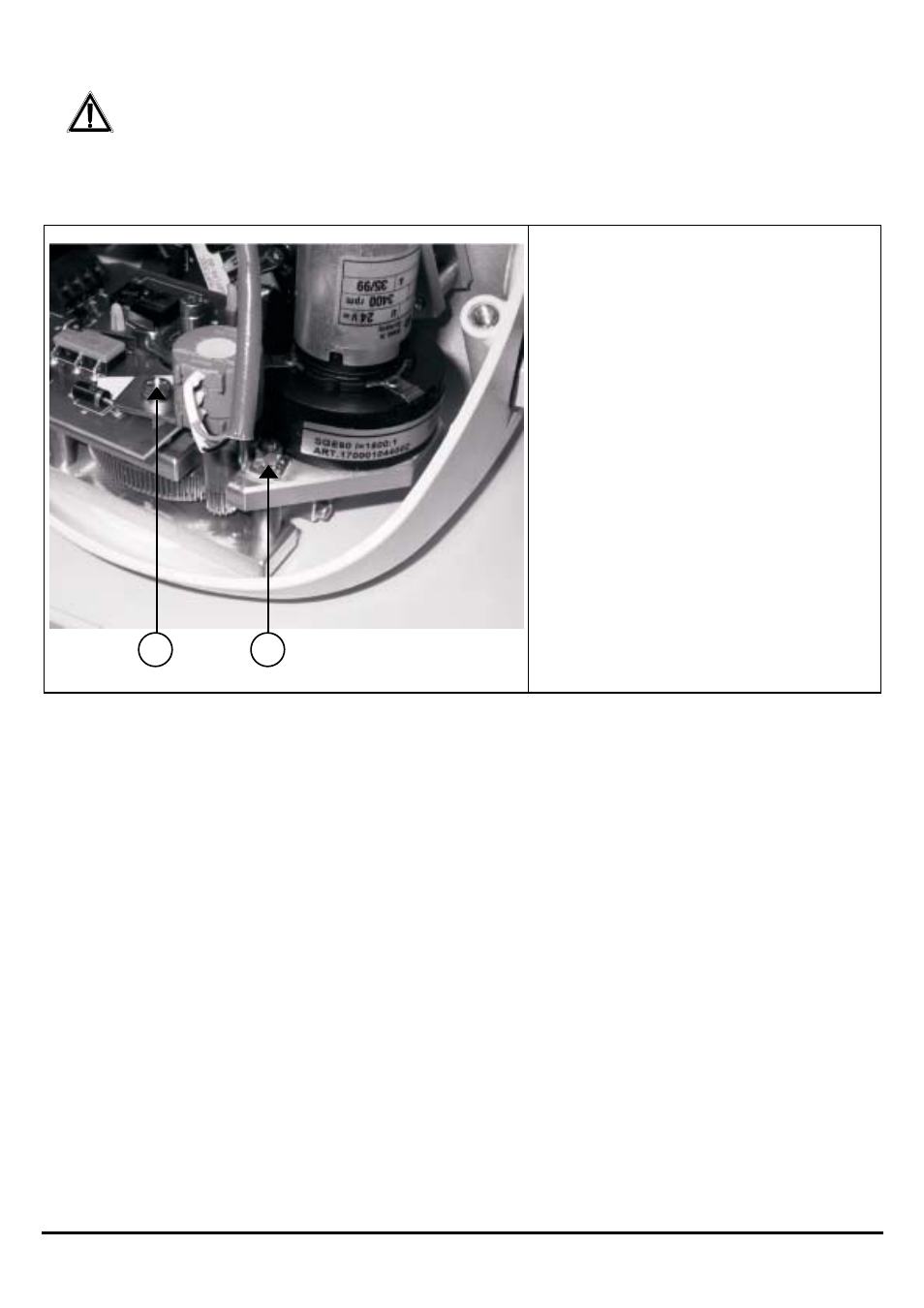

3. Allentare la vite di fissaggio A ed il dado B
della barra porta potenziometro del
movimento orizzontale
4. Disimpegnare il pignone dalla ruota dentata.
5. Posizionare un Ohmetro tra i morsetti Vcc e
Pan della morsettiera J4, girare l’alberino del
potenziometro collegato al movimento
orizzontale fino a leggere un valore di 3750
Ohm circa.
6. Riposizionare l’ingranaggio del
potenziometro.
7. Bloccare la vite di fissaggio A ed il dado B
della barra porta potenziometro del
movimento orizzontale
8. Ripetere la stessa operazione per il
movimento verticale leggendo il valore del
potenziometro tra i morsetti Vcc e Tilt della
morsettiera J4.
A B
