Pag. 7 MNPTH3553803
Collegamento del brandeggio alle unità di comando

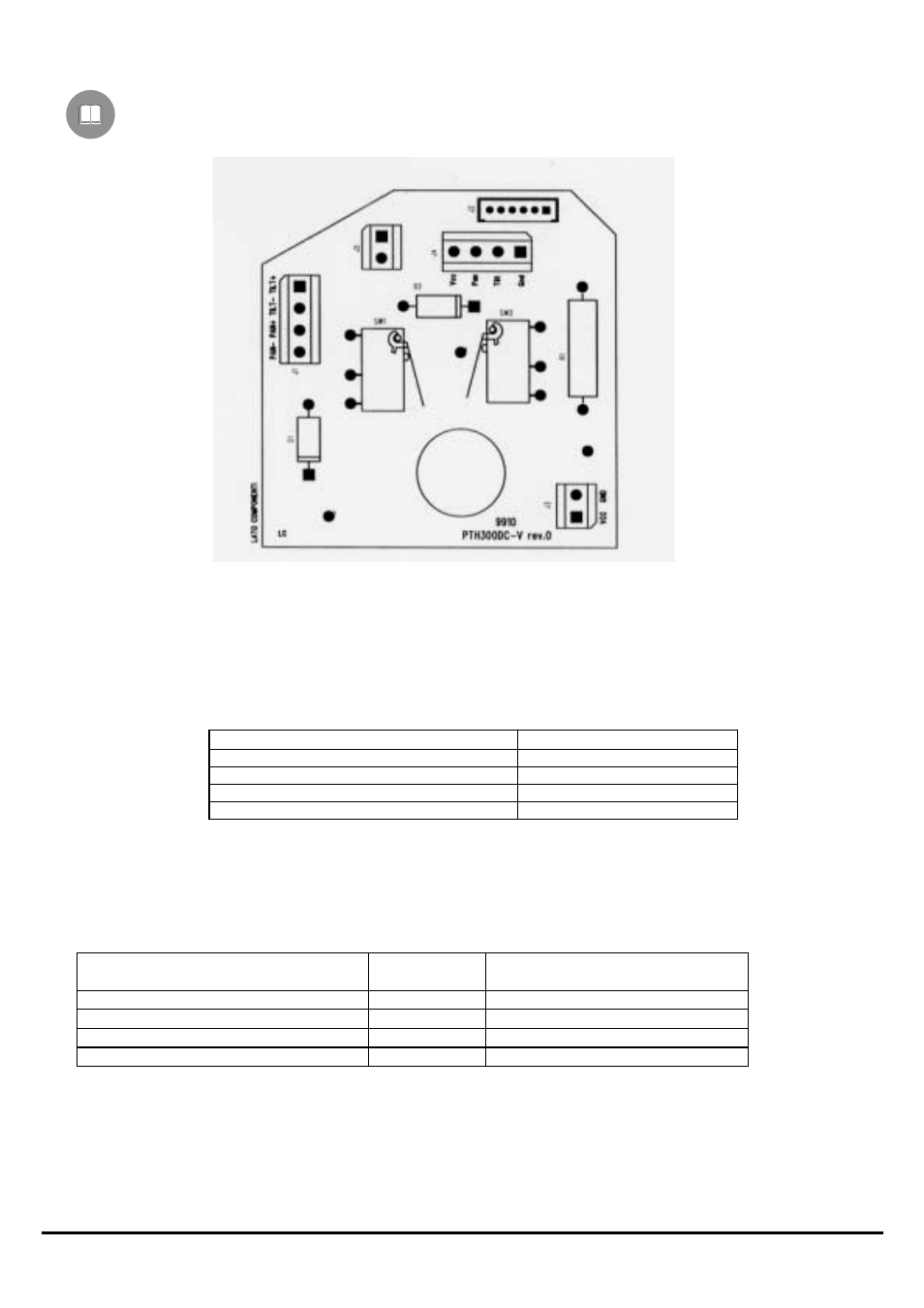

Nella figura seguente identificare la morsettiera J1 per il collegamento del brandeggio alle unità di comando:
Collegamento del brandeggio al ricevitore DTRXDC
Dove Agire: morsettiera J1 sulla scheda superiore del brandeggio (vedi figura), morsettiera J1 del ricevitore (vedi
manuale DTRXDC)
Impostazioni: collegare la morsettiera J1 del brandeggio a quella del ricevitore secondo la tabella seguente
Morsetto J1 del DTRXDC Morsetto J1 (brandeggio)
PAN+ PAN+
PAN- PAN-
TILT+ TILT+
TILT- TILT-
Collegamento del Preset al ricevitore DTRXDC
Dove Agire: morsettiera J4 sulla scheda superiore del brandeggio, morsettiera J3 del ricevitore (vedi manuale
DTRXDC)
Impostazioni: collegare la morsettiera J4 in uscita dal brandeggio a quella del ricevitore secondo la tabella seguente
Morsetto J3 del DTRXDC Significato Morsetto J4 sul brandeggio
VCC +5 Volt Vcc
PAN Orizzontale Pan
TILT Verticale Tilt
GND 0 Volt Gnd
