Seite 7 MNPTH3553803
Anschluß der Schwenkvorrichtung an den Bedienungseinheiten

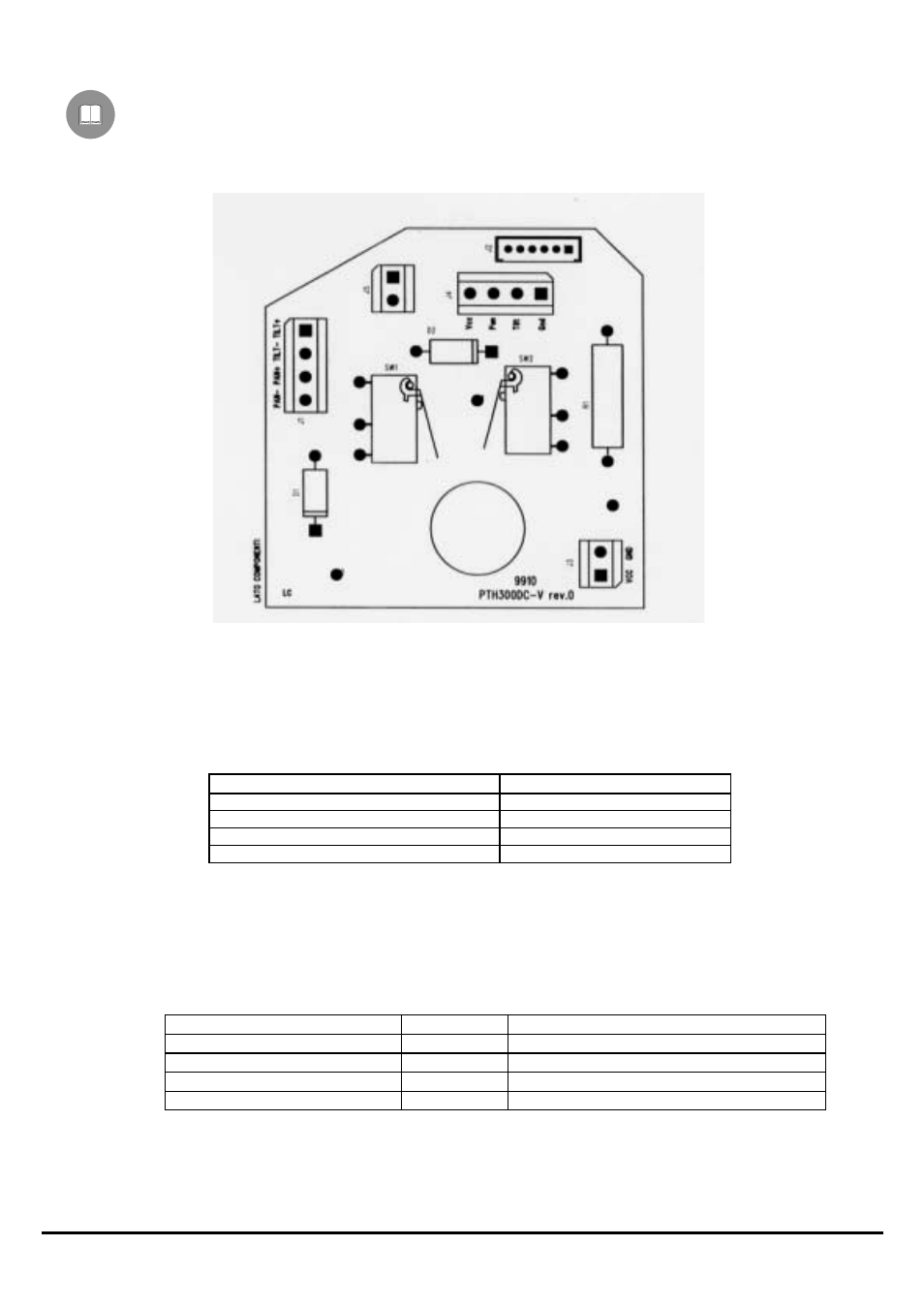

Im folgenden Bild das Klemmbrett für den Schwenkvorrichtungsanschluß an der Bedienungseinheit
identifizieren:
Anschluß der Schwenkvorrichtung am DTRXDC-Empfänger
Wirken Sie hier: Klemmbrett J1 auf die obere Karte der Schwenkvorrichtung (siehe Bild), Empfängerklemmbrett J1
(siehe DTRXDC-Handbuch).
Einstellungen: Klemmbrett J1 der Schwenkvorrichtung an jenem des Empfängers zu verbinden.
Klemme J1 von DTRXDC Klemme J1 (Schwenkung)
PAN + Pan +
PAN - Pan -
TILT+ Tilt+
TILT- Tilt-
Anschluß des Presets am DTRXDC-Empfänger
Wirken Sie hier: Klemmbrett J4 auf die obere Karte der Schwenkvorrichtung, Klemmbrett J3 des Empfängers (siehe
DTRXDC-Handbuch)
Einstellungen: schließen Sie das Klemmbrett J4 in Ausgang von der Schwenkvorrichtung am Klemmbrett des
Empfängers an, nach der folgenden Tabelle:
Klemme J3 von DTRXDC Bedeutung Klemme J4 auf der Schwenkvorrichtung
VCC +5 Volt Vcc
PAN Waagrechte Pan
TILT Senkrechte Tilt
GND 0 Volt Gnd
