Pag. 6 MNPTH3553803
Connecteurs et raccordements
La procédure d’installation doit être effectuée seulement par personnel technique qualifié: un raccordement
incorrect des différentes périphériques peut entraîner l’isolation du pupitre du reste du système.

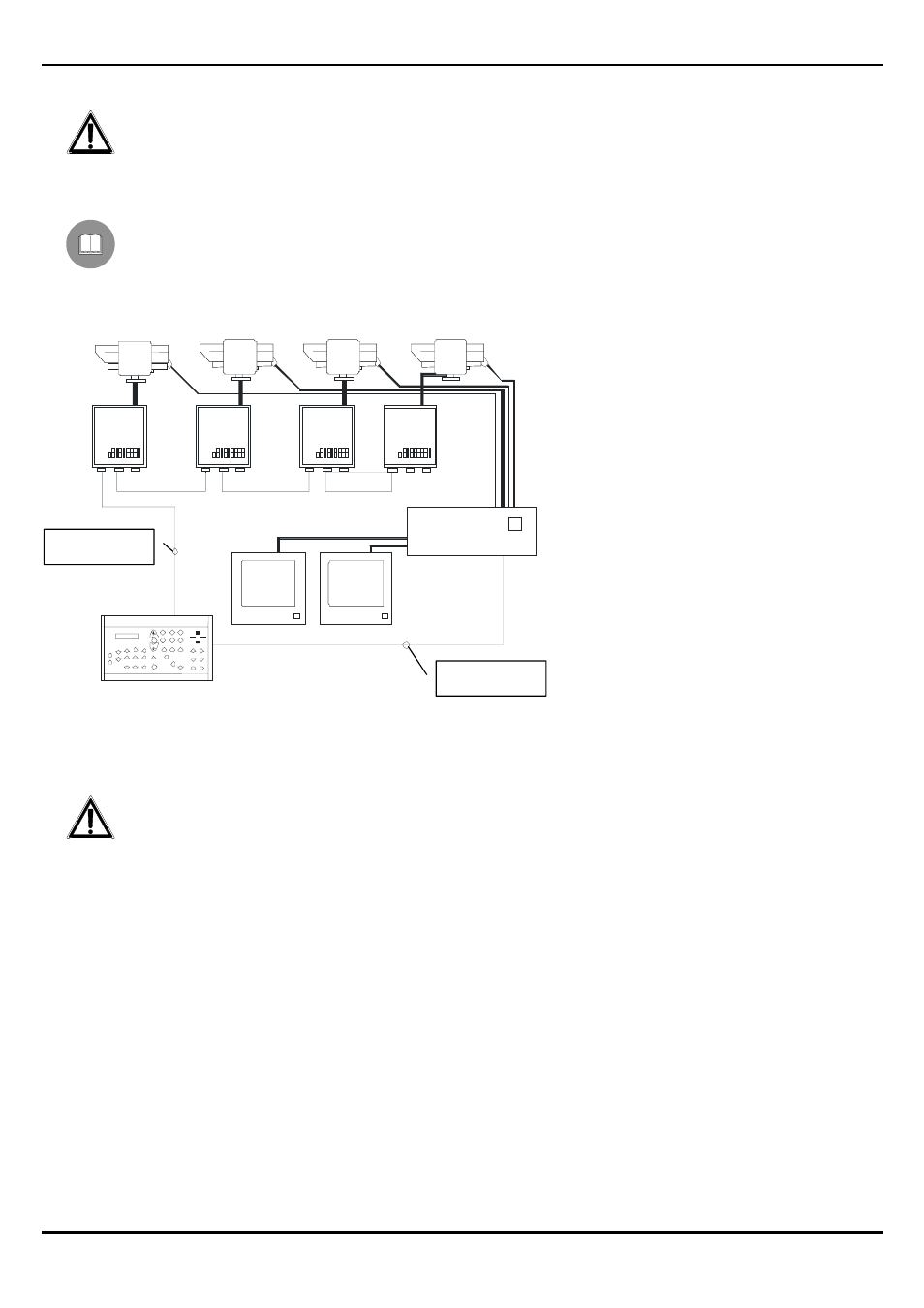

Exemple d’installation
Un opérateur avec plusieurs moniteurs, qui contrôle une série de tourelles en configuration mixte (à étoile et en
ligne bus)
MATERIEL EMPLOYÉ
Pupitre de contrôle:
x 1 pupitre DCS3
x
Gestion du vidéo:
x 1 commutateur vidéo SW328
x 2
moniteurs
x 4 télécaméras
Gestion de la télémétrie:
x 4 récepteurs DTRXDC
x 4 tourelles PTH355P
Connexion moteurs – tourelles: 4 x 0,56 mm
2
(AWG 20)
Connexion potentiomètres – preset: 4 x 0,34 mm
2
(AWG 22)
Pour le contrôle des moteurs et pour la connexion avec les potentiomètres du preset il est nécessaire d’utiliser
deux câbles différents.
DTRXDC DTRXDC DTRXDC DTRXDC
SW328
DCS3
PTH355P PTH355P PTH355P PTH355P
Câble avec 2 fils
Câble avec 2 fils
