Pag. 7 MNPTH3553803
Raccordement de la tourelle aux unités de commande

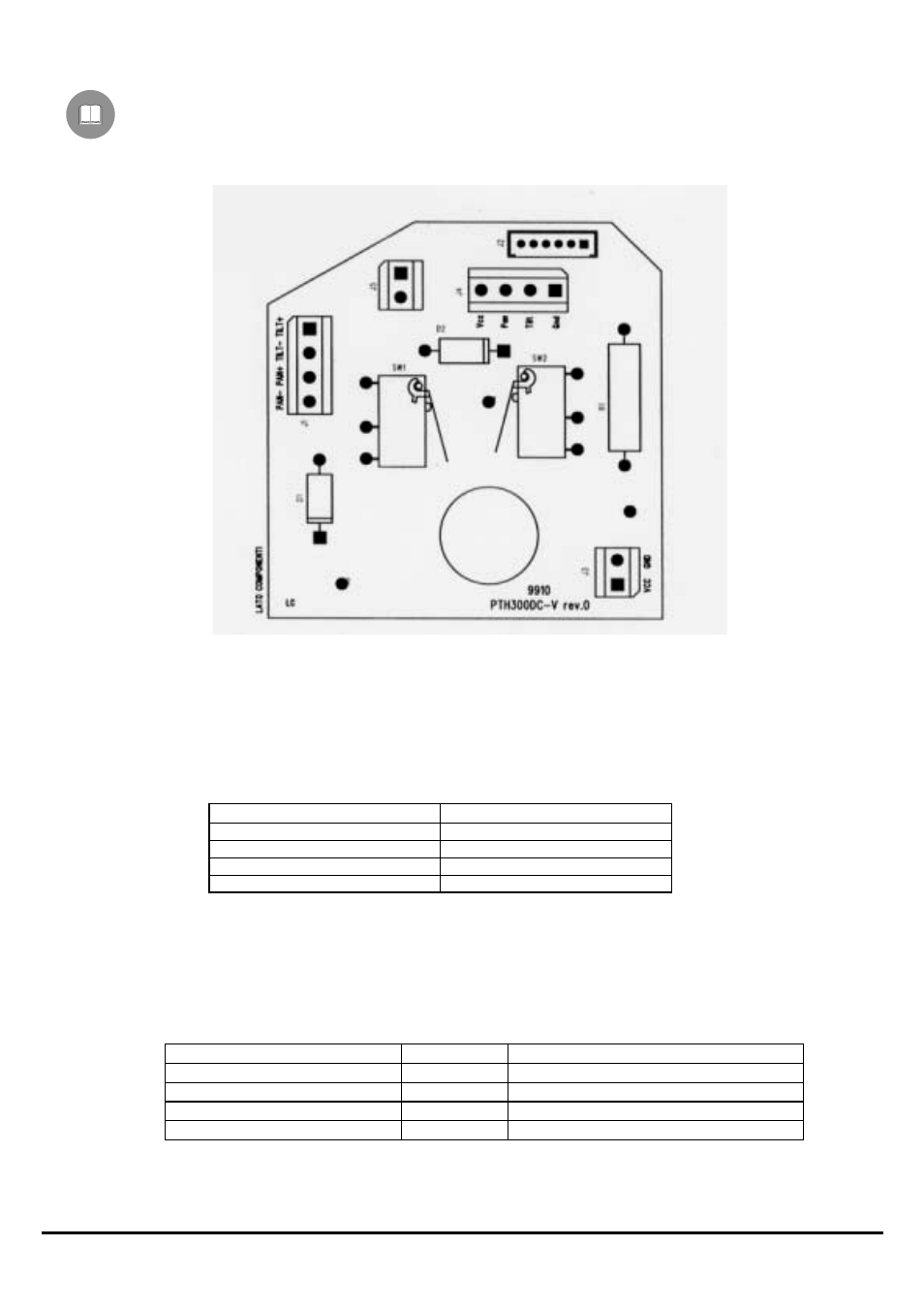

Dans la figure suivante, identifier le bornier pour le raccordement de la tourelle aux unités de commande:
Raccordement de la tourelle au récepteur DTRXDC
Où l’on doit agir : plaque à bornes J1 sur la carte supérieure de la tourelle (voir figure), plaque à bornes J1 du
récepteur (voir manuel DTRXDC)
Réglages: raccorder la plaque à bornes J1 de la tourelle à celle du récepteur selon le tableau suivant
Borne J1 du DTRXDC Borne J1 (tourelle)
PAN + Pan +
PAN – Pan -
TILT + Tilt +
TILT - Tilt -t
Raccordement de la Préselection au récepteur DTRXDC
Où l’on doit agir : plaque à bornes J4 sur la carte supérieure de la tourelle, plaque à bornes J3 du récepteur (voir
manuel DTRXDC)
Réglages: raccorder la plaque à bornes J4 en sortie de la tourelle à celle du récepteur DTRXDC selon le tableau
suivant
Borne J3 du DTRXDC Signifié Borne J4 sur la tourelle
VCC +5 Volt Vcc
PAN Horizzontal Pan
TILT Vertical Tilt
GND 0 Volt Gnd
