Pag. 6 MNPTH3553803
Connettori e collegamenti
La procedura di installazione deve essere effettuata soltanto da personale tecnico qualificato: il collegamento
non corretto delle varie periferiche può comportare l’isolamento della tastiera dal resto del sistema.

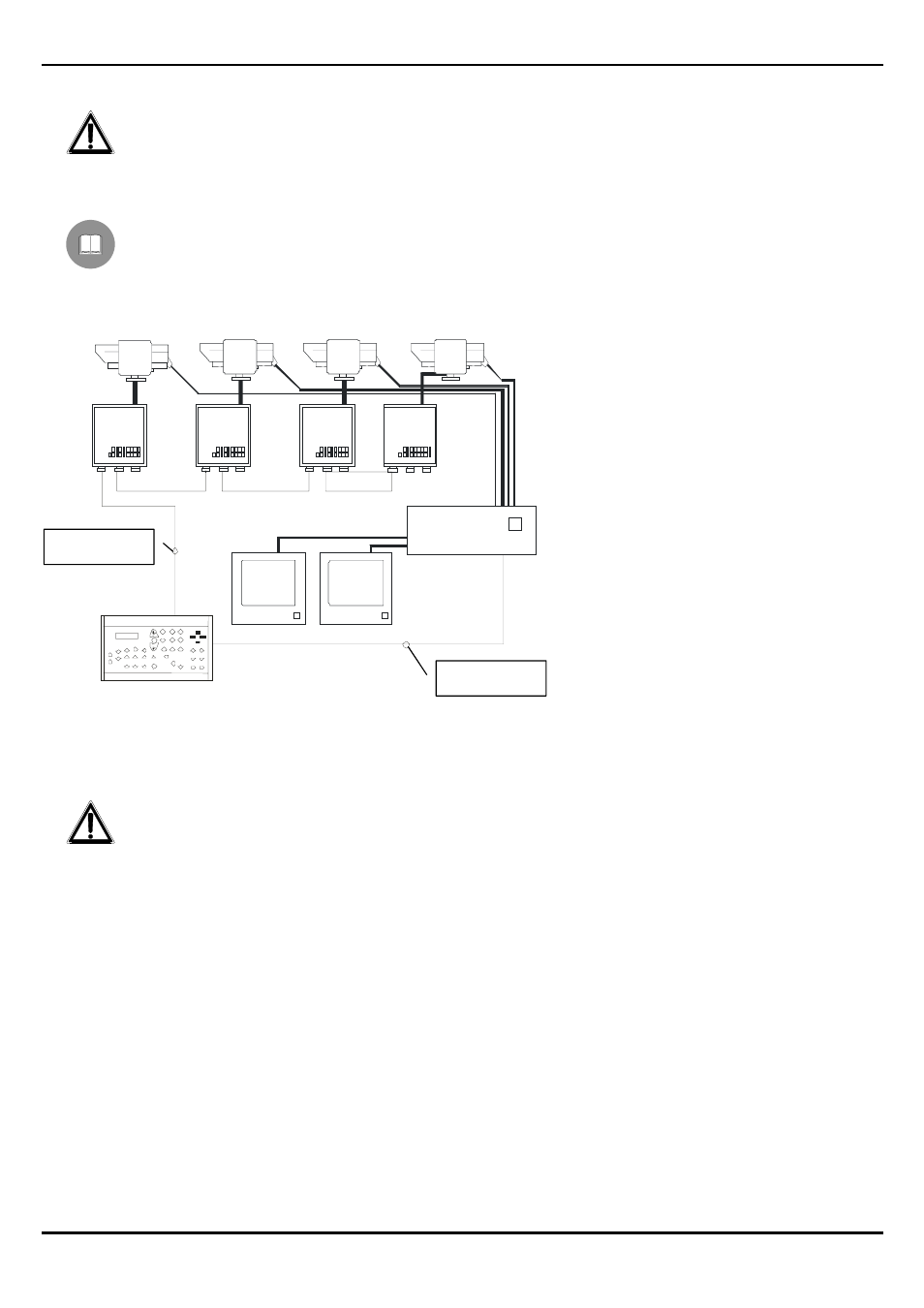

Esempio di installazione
Un operatore con più monitor, con controllo di una serie di brandeggi in configurazione mista (a stella e in
cascata)
MATERIALE IMPIEGATO
Tastiera di controllo:
x 1 tastiera di controllo DCS3
Gestione del video:
x 1 commutatore video SW328
x 2
monitor
x 4 telecamere
Gestione della telemetria:
x 4 ricevitori DTRXDC
x 4 brandeggi PTH355P
Collegamento motori-brandeggio: 4 x 0,56mm
2
(AWG 20)
Collegamento potenziometri-preset: 4 x 0,34 mm
2
(AWG 22)
E’ necessario utilizzare due cavi diversi per il controllo dei motori e per il collegamento con i potenziometri del
preset.
DTRXDC DTRXDC DTRXDC DTRXDC
SW328
DCS3
PTH355P PTH355P PTH355P
Cavo 2 fili
Cavo 2 fili
PTH355P
