DE - D
eutsch - B
edienungslanleitung
5
Den oberen Korpus mit der integrierten Haube anheben
und an das robuste Verankerungskabel hängen.
Fig. 04
6.2.1.1 Befestigung der Optik und
der Kamera am Innenschlitten
Die Kamera (02) mit der Optik (01) zusammenstecken.
Den kleinen L-Bügel aus Aluminium (03)
(in der vorgewählten Länge) mit der
Unterlegschreibe aus Nylon (04) und der
Schraube 1/4" (05) an der Kamera befestigen.
01
02
03
04
05
Fig. 05
Die Optik auf dem Schlitten (02) positionieren.
Dabei den Abstandhalter aus Plastik zwischenlegen
(01). Das Ganze mit der Unterlegscheibe aus
Nylon (03) und der Schraube 1/4" (04) fixieren.
Falls erforderlich, zur korrekten Positionierung
von Kamera und Optik die zusätzlich
vorhandenen Abstandhalter benutzen.
01
02
03
04
Fig. 06

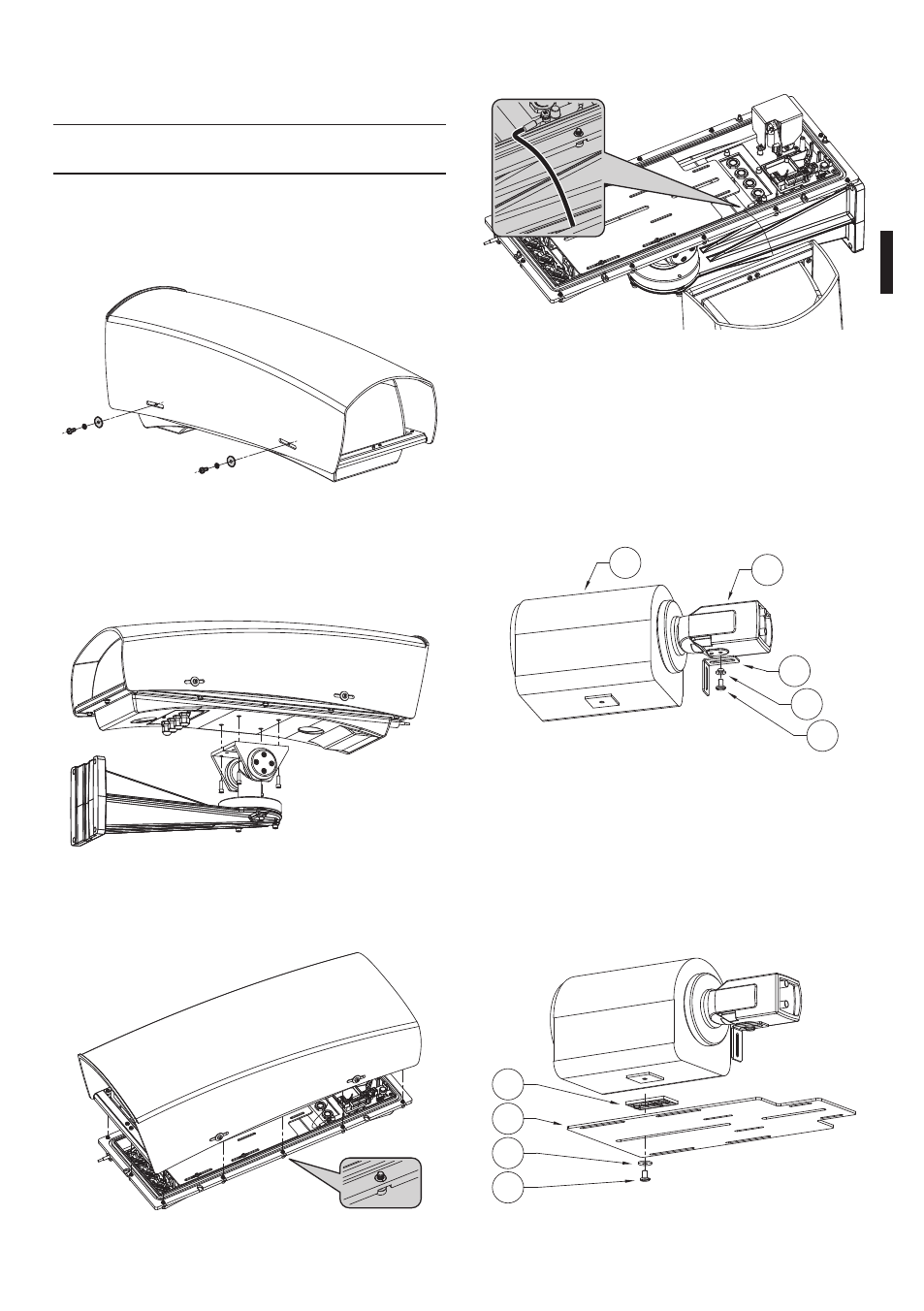

6 Zusammenbau
Und Installation
h Zusammenbau und Installation
sind Fachleuten vorbehalten.
6.1 Zusammenbau
Das Sonnenschutzdach mit den 4 Schrauben und
4 Unterlegscheiben am Gehäuse befestigen.
Fig. 01
6.2 Installation
Das Gehäuse mit den 4 Schrauben aus
dem Lieferumfang am Bügel fixieren.
Fig. 02
6.2.1 Öffnung des Gehäuses
Die 12 unverlierbaren Schrauben ausdrehen.
Fig. 03
