IT - I
taliano - M
anuale di istruzioni
6
03
01
02

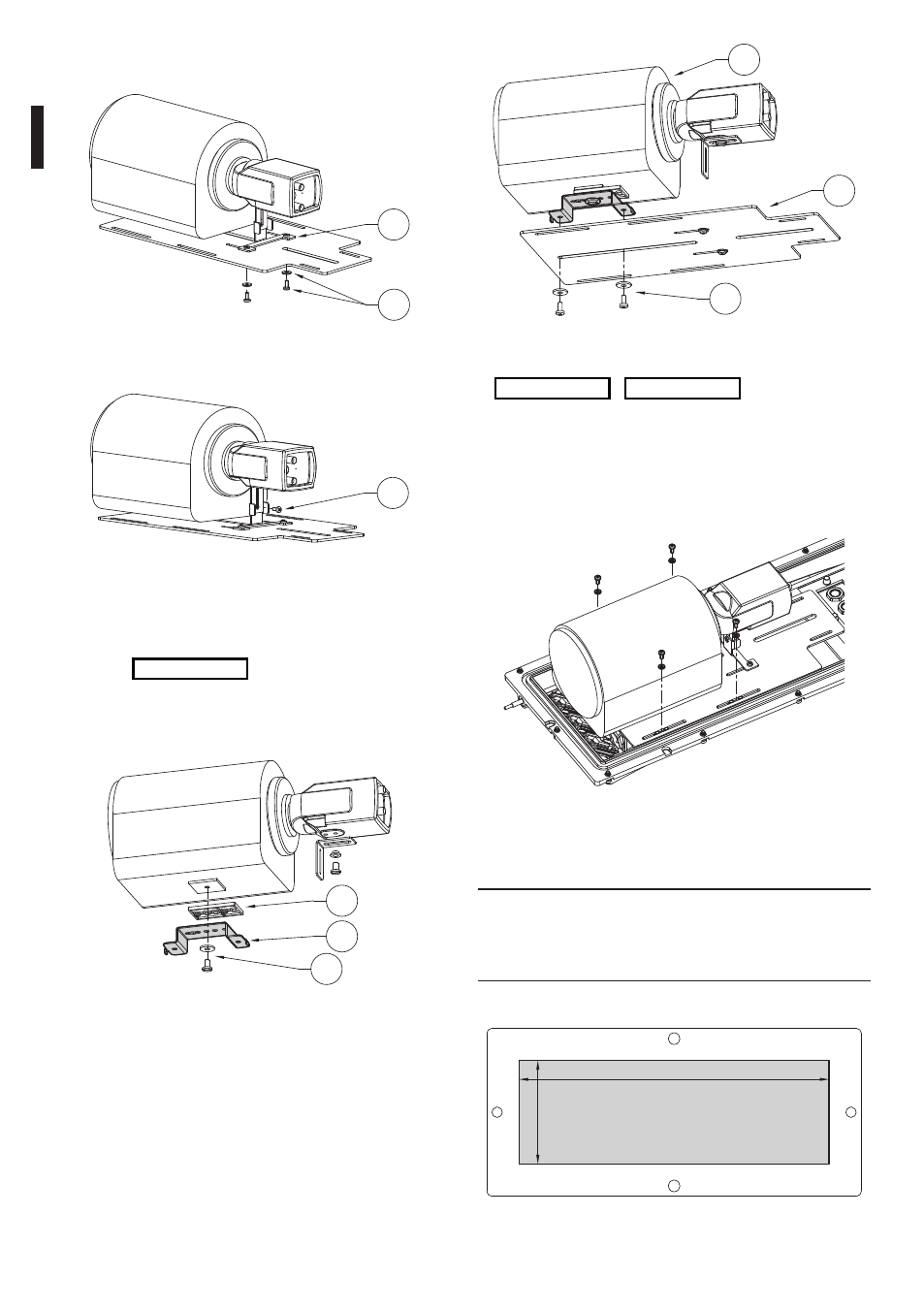

Fig. 10
Procedere quindi con le operazioni come
in Fig. 07, pagina 6 e Fig. 08, pagina 6.
6.2.2 Posizionamento
della slitta interna
Far scorrere la slitta interna con ottica e telecamera
già fissate nella posizione desiderata e fissarla
tramite le 4 rondelle e viti in dotazione
Fig. 11
6.2.3 Sostituzione della piastra
pressacavi con piastra inox in dotazione
h Per mantenere il grado di protezione
IP66 della custodia bisogna che il
connettore o pressacavo inseriti nella
piastra abbiano tale grado di protezione
Forare secondo necessità la piastra in dotazione
120 mm
40 mm
Fig. 12 Area utile foratura.
Fissare la piastra in alluminio (01) sulla slitta
tramite le 2 viti M4 e le relative rondelle (02).
01
02
Fig. 07
Fissare poi le due piastrine con la vite M4 (01).
01
Fig. 08
6.2.1.2 Posizionamento del
distanziale H20 nella slitta interna
Effettuare le stesse operazioni
indicate in Fig. 05, pagina 5.
È possibile fissare un distanziale H20 (02) all’ottica
interponendo un distanziale di plastica (01) dello
spessore desiderato, tramite rondella e vite (03).
02
03
01
Fig. 09
Posizionare l’ottica con il distanziale (01)
sulla slitta interna (02) e fissare tramite le
rondelle e le viti (03) fornite in dotazione.
