IT - I
taliano - M
anuale di istruzioni
7

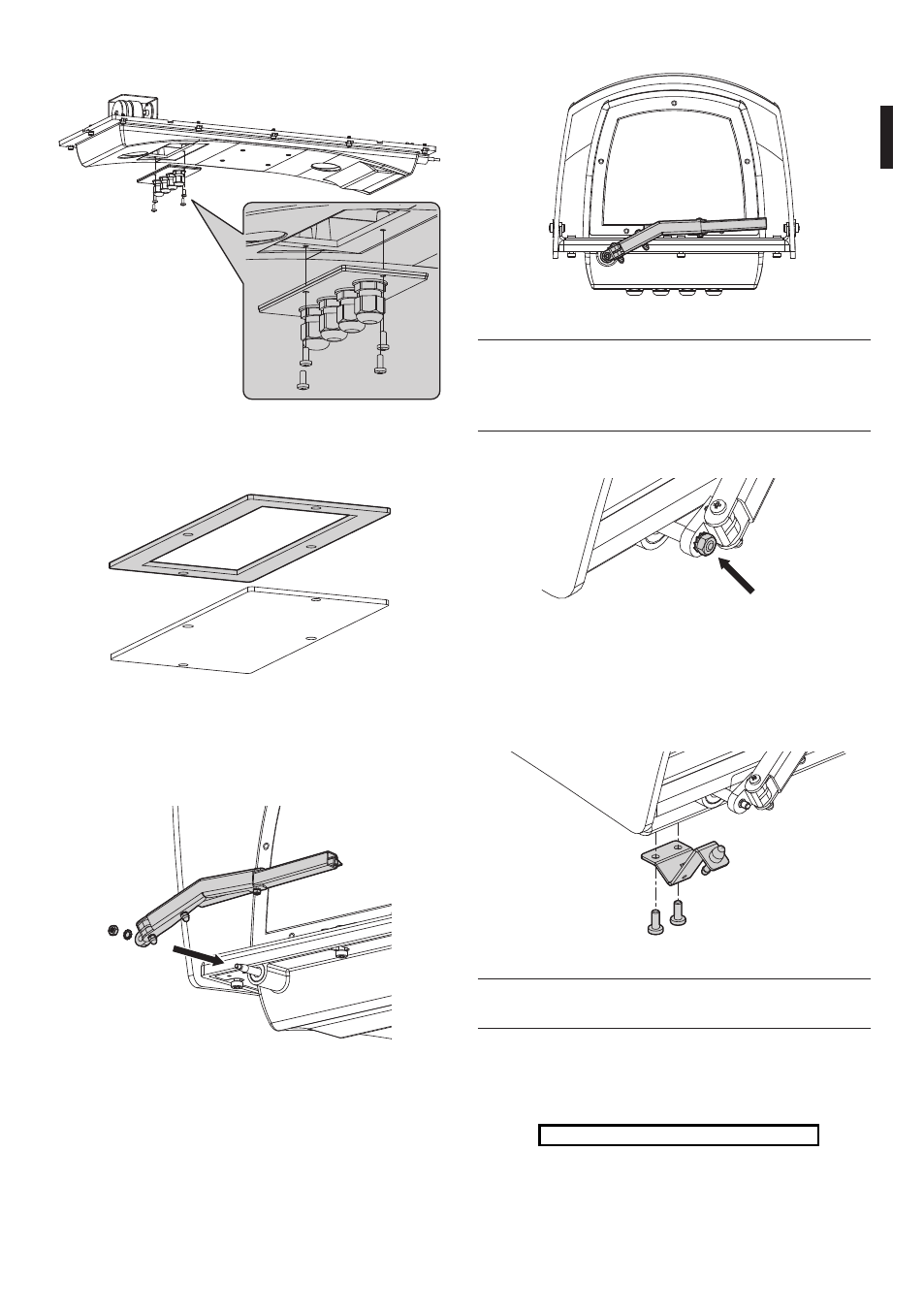

Mettere la spazzola nella posizione di riposo.
Fig. 16
h
La regolazione corretta deve
permettere alla spazzola di ritornare
nella posizione di riposo andando in
battuta sulla piastra del corpo.
Fissare il tutto tramite rondella e dado.
Fig. 17
6.2.5 Fissaggio della
piastrina con ugello
Fissare la piastra con l’ugello gia assemblato
al corpo inferiore tramite le due viti fornite.
Fig. 18
j
Per calibrare il getto orientare l’ugello
verso il vetro della custodia.
Fissare il dado per bloccare l'ugello in posizione.
6.2.6 Chiusura della custodia
Chiudere la custodia seguendo il procedimento
inverso ("6.2.1 Apertura della custodia", pagina 5).
Fissare con coppia di serraggio pari a 1,6Nm.
Sostituire la piastra standard
svitando le 4 viti di fissaggio
Fig. 13
Posizionare la guarnizione in EPDM tra la nuova
piastra e la custodia prima di fissarla alla custodia
Fig. 14
6.2.4 Fissaggio della
spazzola tergicristallo
Inserire la spazzola all’albero del tergicristallo
Fig. 15
