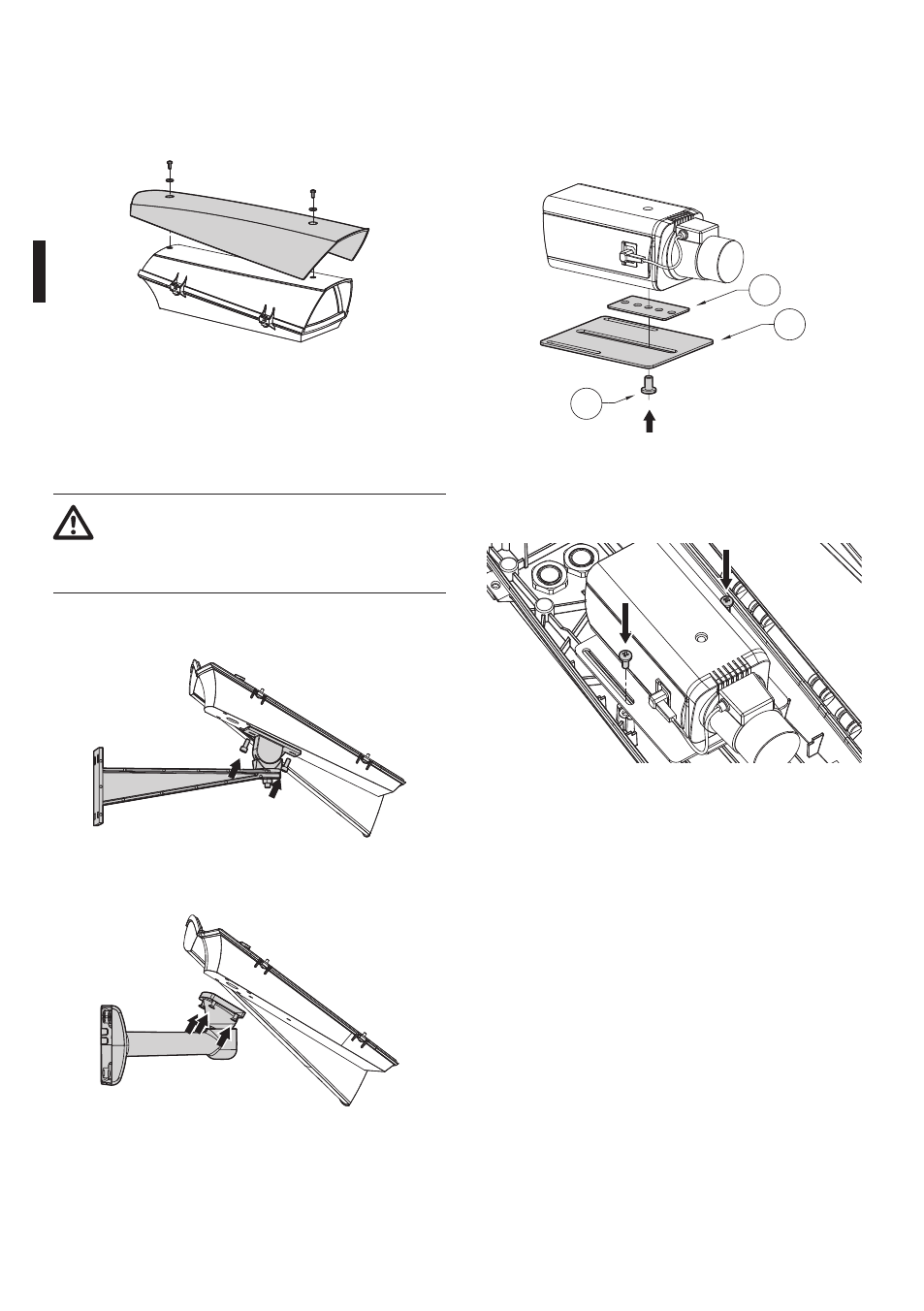

6.1.3 Befestigung des Dachs
Das Dach kann mithilfe der mitgelieferten Schrauben,
Unterlegescheiben und Abstandstücke am Gehäuse
befestigt werden.
Abb. 4
6.2 Installation
6.2.1 Befestigung des Gehäuses an der
Halterung
Eine ausreichende Menge an
Gewindesicherung an den
Schraubenbohrungen anbringen (Loctite
243®).
Das Gehäuse mit den mitgelieferten Schrauben an
der Halterung befestigen.
Abb. 5 Befestigung auf der Halterung mit externer Ka-
belführung
Abb. 6 Befestigung auf der Halterung mit interner Kabeldur-
chführung
6.2.2 Installation der Kamera
Befestigen Sie die Kamera mit der 1/4"-Schraube. Falls
erforderlich, kann die Kamera samt Optik mit Hilfe
der bei liegenden Paßstücke ausgerichtet werden
(03).
02
03
01
Abb. 7
Den verstellbaren Schlitten mit den zugehörigen
Schrauben in der richtigen Position feststellen.
Abb. 8
