6.1.3 Fissaggio del tettuccio
È possibile fissare il tettuccio alla custodia utilizzando
viti, rondelle e distanziali forniti in dotazione.

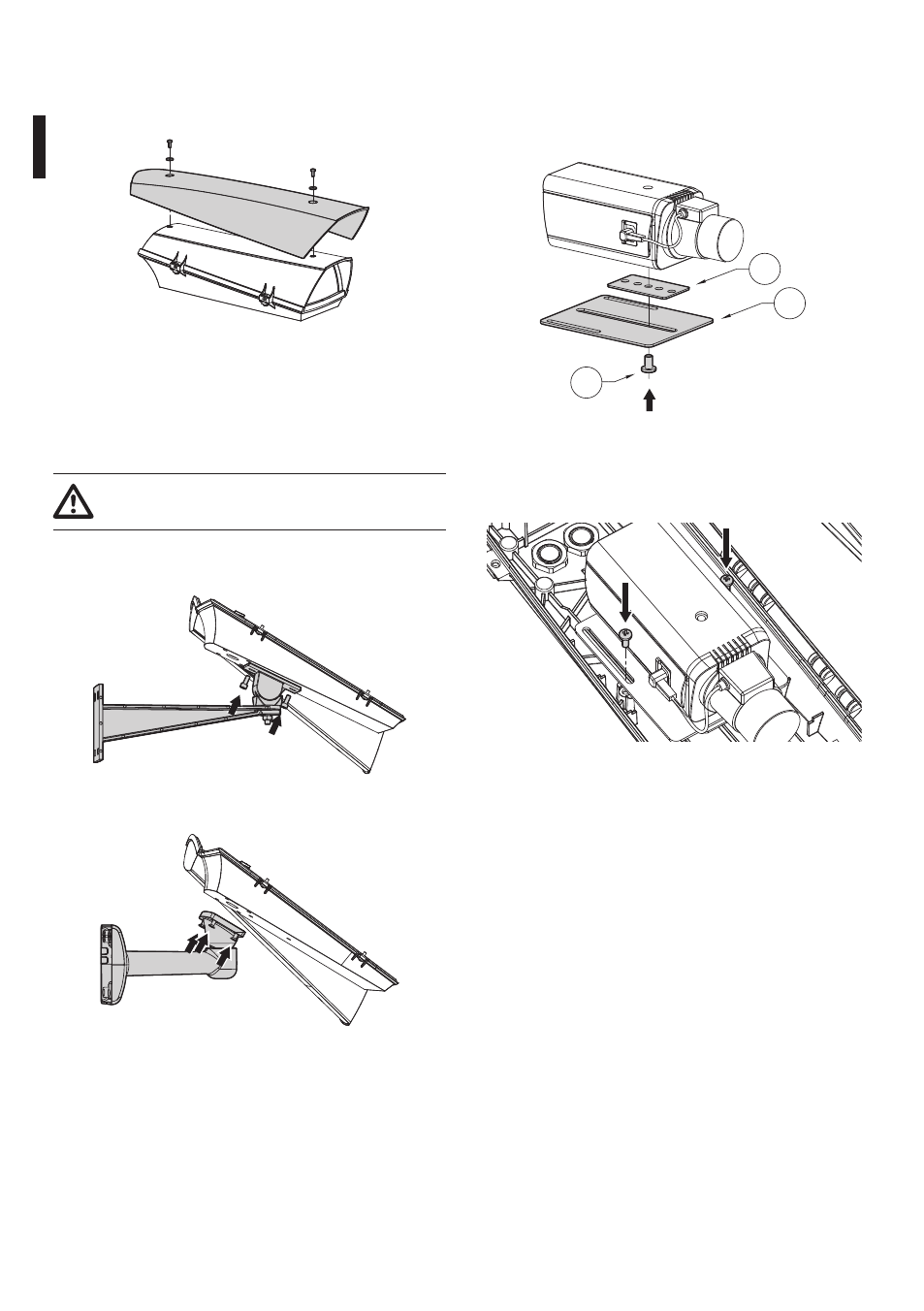

Fig. 4
6.2 Installazione
6.2.1 Fissaggio della custodia al
supporto
Applicare nei fori delle viti una buona
quantità di frenafiletti (Loctite 243®).
Fissare la custodia al supporto utilizzando le viti
fornite in dotazione.
Fig. 5 Fissaggio su supporto con passaggio esterno dei cavi.
Fig. 6 Fissaggio su supporto con passaggio interno dei cavi.
6.2.2 Installazione della telecamera
Fissare la telecamera con la vite da 1/4". Se necessario
utilizzare i distanziali in dotazione per collocare nel
modo corretto la telecamera e l'ottica (03).
02
03
01
Fig. 7
Fissare la slitta regolabile nella posizione corretta con
le apposite viti.
Fig. 8
