Videotec PUNTO HI-PoE - Manual (Page 19)

M
anuale di istruzioni - I
taliano - IT
7 MNVCHEEPOE_1407_IT

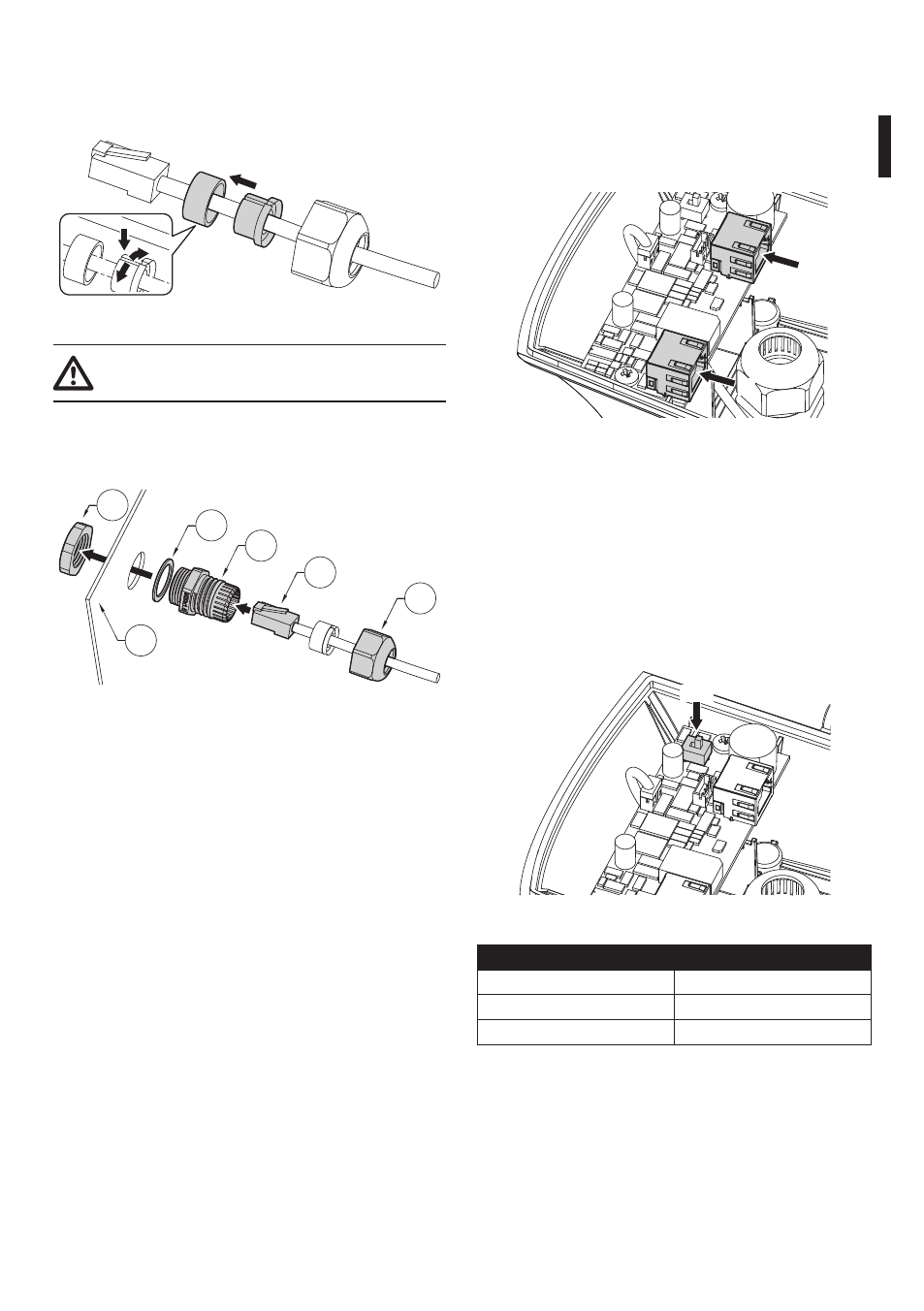

6.2.3 Installazione del cavo Ethernet
Inserire il cavo Ethernet nella guarnizione e bloccare il
tutto come illustrato in figura.
Fig. 9
Prestare attenzione durante il fissaggio.
Coppia di serraggio: 7Nm max.
Far passare il cavo con connettore RJ45 (05)
attraverso il pressacavo M20 (02). Avvitare il tappo del
pressacavo (06).
02
01
05
06
04
03
Fig. 10
6.2.4 Collegamento della scheda
alimentatore PoE
Collegare il cavo PoE proveniente dal Power Injector
al connettore J1.
Collegare la telecamera al connettore J2.
J2
J1
Fig. 11
7 Configurazione
7.1 Configurazione potenza
assorbita
Prima di alimentare il dispositivo è necessario
impostare la potenza massima assorbita dalla
custodia agendo sul dip-switch SW1.
SW1
Fig. 12
CONFIGURAZIONE POTENZA ASSORBITA
SW1 Potenza massima
POE PoE, classe 3 (13W max)
POE+ Hi-PoE, classe 4 (25W max)
Tab. 1
