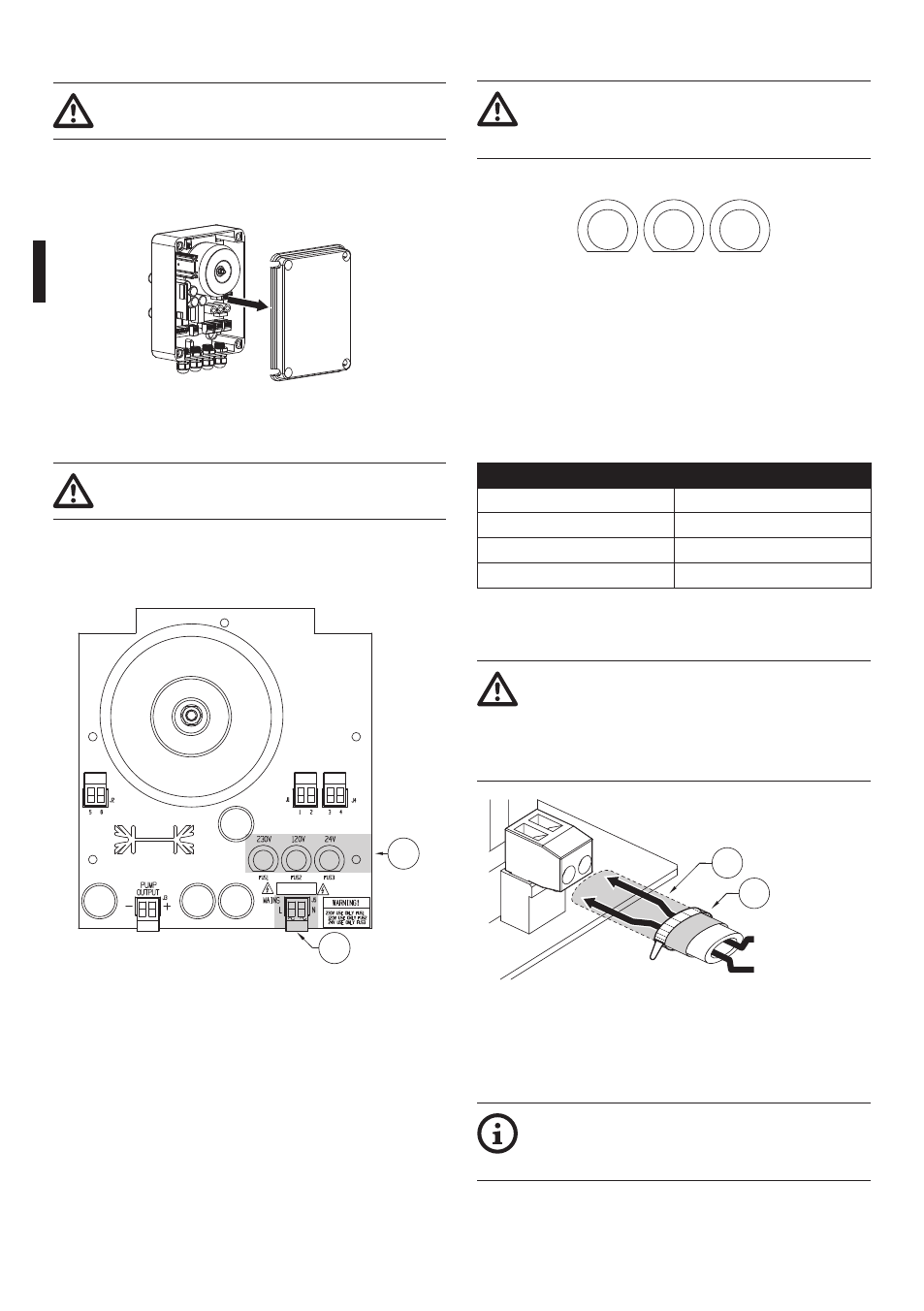

6.1.3 Beim Öffnen der Anschlußdose
Betrieb für Pumpe mit 5m oder 11m-
Förderhöhe gültig.
Deckel des dichten Gehäuses öffnen und die
Verbindungen wie im Folgenden beschrieben
ausführen.
Abb. 4
6.1.4 Anschluss der Platine
Betrieb für Pumpe mit 5m oder 11m-
Förderhöhe gültig.
Feststellen, wo sich auf der Pumpensteuerplatine
die Schmelzsicherungen (01) und die
Versorgungsklemme J5 (02) befinden.
01
02
Abb. 5
6.1.4.1 Einbau der Schmelzsicherung
Die Schmelzsicherung in den für die
jeweilige Eingangsspannung vorgesehenen
Sicherungsträger verschieben.
230V
FUS1
120V
FUS2
24V
FUS3
Abb. 6
Im Lieferzustand der Pumpe befindet sich die
Schmelzsicherung in der Position FUS1 (für die
Spannungsversorgung mit 230Vac).
Weicht die tatsächliche Spannungsversorgung davon
ab, richten Sie sich zur korrekten Positionierung der
Sicherung bitte nach der Tab. 01, Seite 5.
EINBAU DER SCHMElZSICHERUNG
Spannung Sicherungsträger
230Vac Sicherung in FUS1
120Vac Sicherung in FUS2
24Vac Sicherung in FUS3
Tab. 1
6.1.4.2 Anschluss der Stromversorgung
Ferner muss das Versorgungskabel von
einer Silikonummantelung (01) überzogen
sein, die im lieferumfang enthalten ist und
mit dem zugehörigen Binder (02) fixiert
wird.
01
02
Nullleiter (N)
Phase (L)
Abb. 7
Anschließen Sie die Versorgungsklemme J5 (02) an
das Stromnetz über ein Kabel mit angemessenem
Querschnitt (mindestens 1.5mm²) (Abb. 5, Seite 4).
Verwenden Sie einen externen Schalter
(Mindestdurchfluss 4A, 250V), um die
Pumpe zu aktivieren.
