IT - I
taliano - M
anuale di istruzioni
4

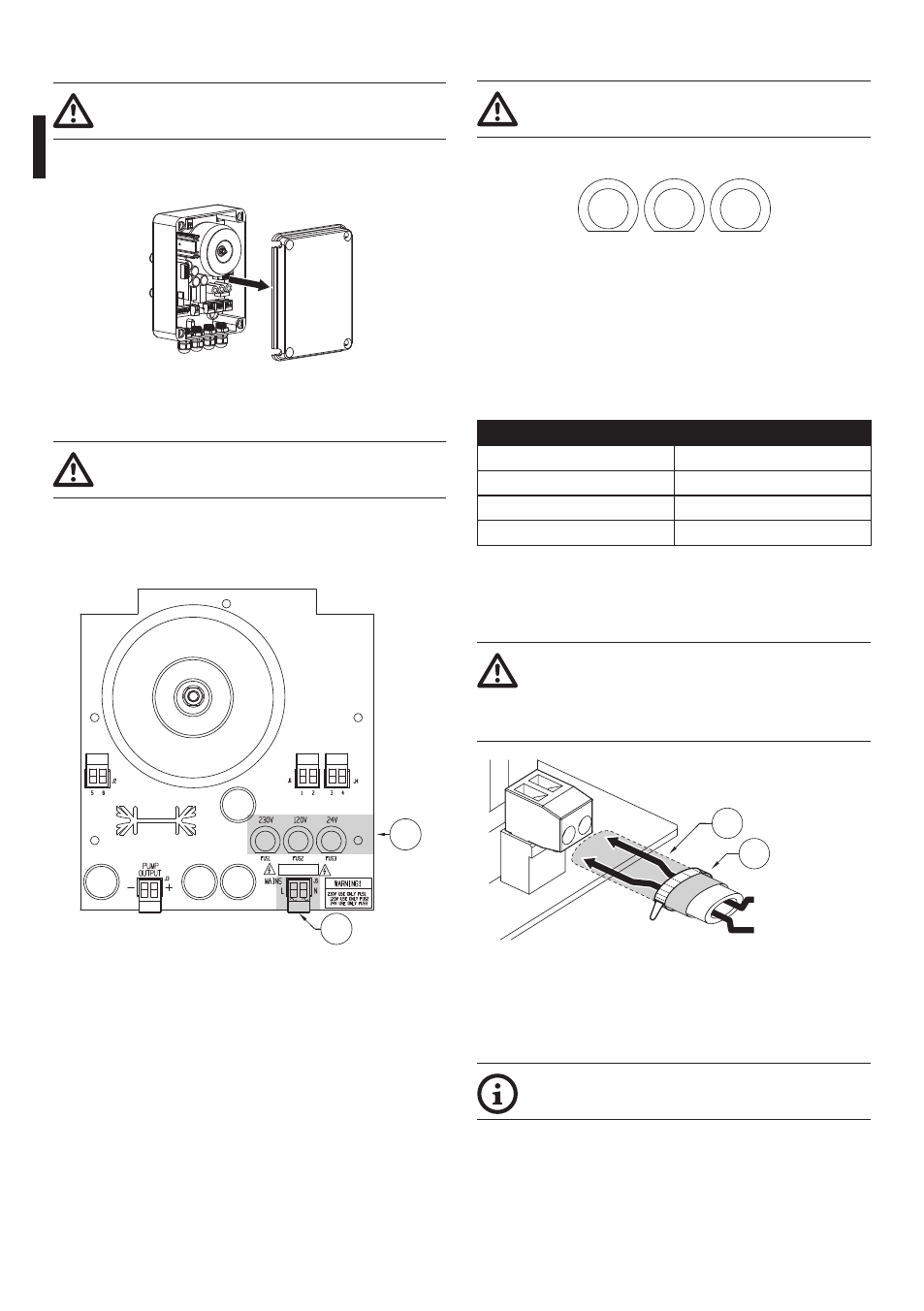

6.1.3 Apertura della scatola
Operazione valida per pompa con
prevalenza 5m o 11m.
Aprire il coperchio della scatola stagna ed eseguire i
collegamenti come descritto di seguito.
Fig. 4
6.1.4 Collegamento della scheda
Operazione valida per pompa con
prevalenza 5m o 11m.
Localizzare sulla scheda di controllo pompa
la posizione dei fusibili (01) e del morsetto di
alimentazione J5 (02).
01
02
Fig. 5
6.1.4.1 Installazione del fusibile
In base alla tensione di ingresso, spostare il
fusibile nel portafusibile corretto.
230V
FUS1
120V
FUS2
24V
FUS3
Fig. 6
La pompa è fornita con il fusibile in posizione FUS1
(per alimentazione in 230Vac).
In caso di alimentazione differente posizionare
correttamente il fusibile facendo riferimento alla
seguente tabella.
INSTAllAZIONE DEl FUSIBIlE
Tensione Portafusibile
230Vac Fusibile in FUS1
120Vac Fusibile in FUS2
24Vac Fusibile in FUS3
Tab. 1
6.1.4.2 Collegamento della linea di
alimentazione
Il cavo di alimentazione deve essere
coperto con la guaina siliconica (01)
presente nella dotazione e fissata con
l’apposita fascetta (02).
01
02
Neutro (N)
Fase (L)
Fig. 7
Collegare il morsetto di alimentazione J5 (02) alla rete
elettrica mediante cavo di sezione adeguata (minimo
1.5mm²) (Fig. 5, pagina 4).
Utilizzare un interruttore esterno (portata
minima 4A, 250V) per attivare la pompa.
