FR - F
rançais - M
anuel d'instruc
tions
4

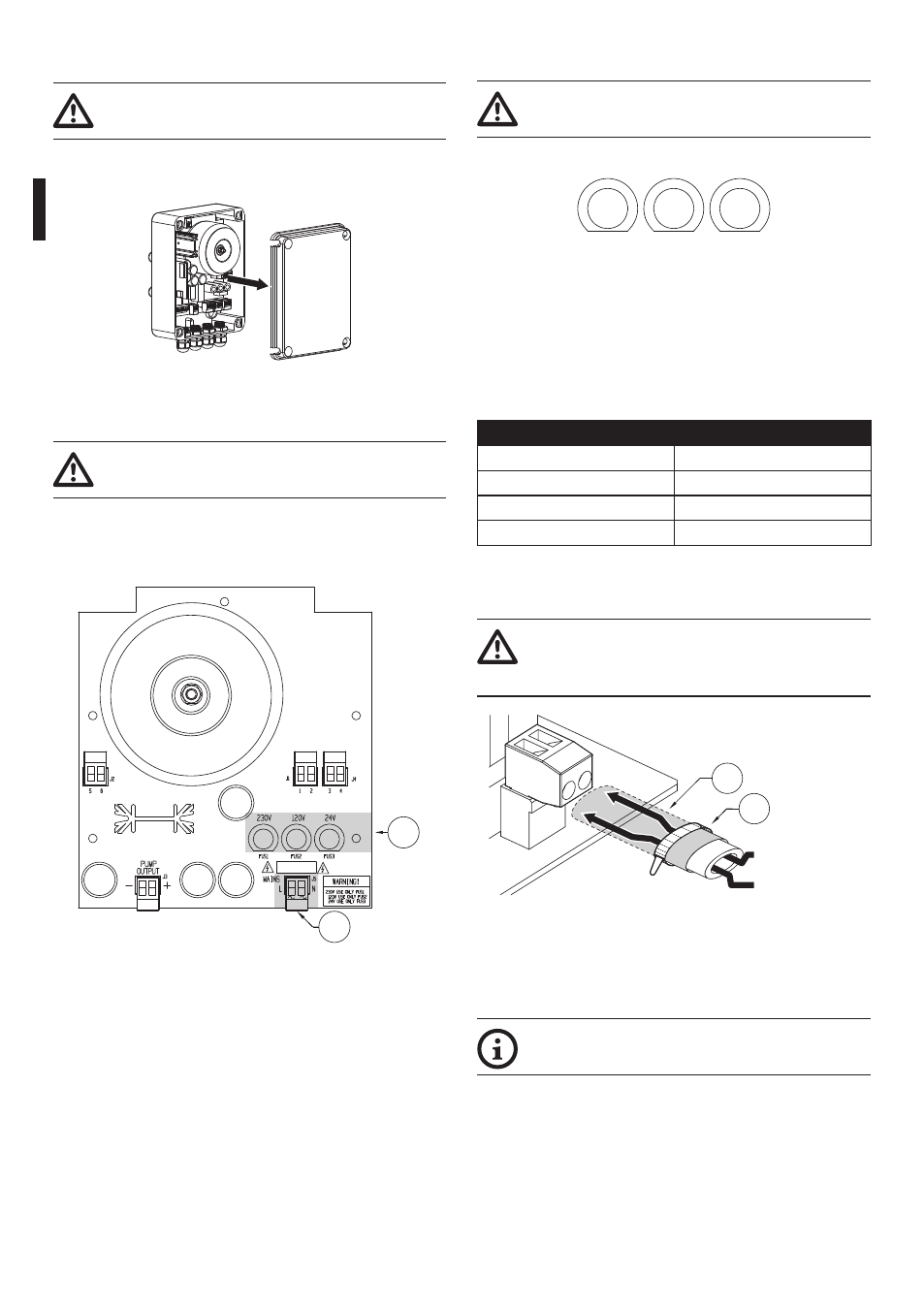

6.1.3 Ouverture du le boîtier
Opération valide pour pompe avec hauteur
de remontée d’eau de 5m ou 11m.
Ouvrir le couvercle du boîtier étanche et effectuer les
branchements comme décrit ci-dessous.
Fig. 4
6.1.4 Connexion de la carte
Opération valide pour pompe avec hauteur
de remontée d’eau de 5m ou 11m.
Localiser sur la carte de contrôle de la pompe
la position des fusibles (01) et de la borne
d’alimentation J5 (02).
01
02
Fig. 5
6.1.4.1 Installation du fusible
En fonction de la tension d’entrée, déplacer
le fusible, dans le porte-fusible correct.
230V
FUS1
120V
FUS2
24V
FUS3
Fig. 6
La pompe est fournie avec le fusible en position FUS1
(pour alimentation en 230Vac).
En cas d’alimentation différente positionner
correctement le fusible en se référant au tableau
suivant.
INSTAllATION DU FUSIBlE
Tension Porte-fusible
230Vac Fusible en FUS1
120Vac Fusible en FUS2
24Vac Fusible en FUS3
Tab. 1
6.1.4.2 Connexion de la ligne d'alimentation
le câble d'alimentation doit en outre être
couvert de la gaine en silicone (01) fournie
et fixée au moyen du collier prévu (02).
01
02
Neutre (N)
Phase (L)
Fig. 7
Brancher la borne d’alimentation J5 (02) au réseau
électrique à l'aide d'un câble d'une section adéquate
(minimum 1.5mm²) (Fig. 5, page 4).
Utilisez un interrupteur externe (portée
minimum 4A, 250V) pour activer la pompe.
