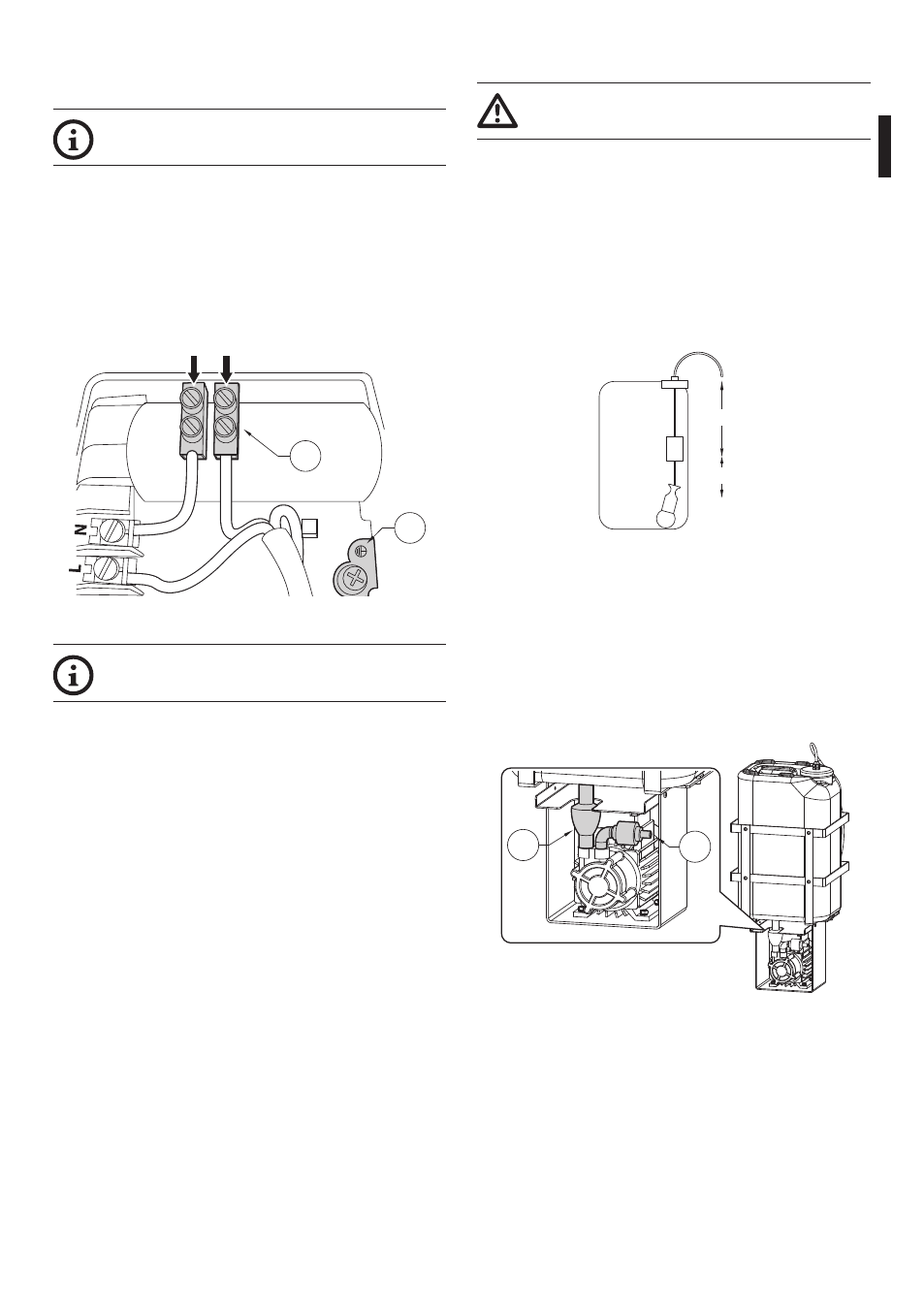

6.1.5 Collegamento del motore della
pompa
Operazione valida per pompa con
prevalenza 30m.
Per collegare la pompa utilizzare il morsetto ausiliario
presente nella scatola stagna della pompa (01).
Collegare la fase (L) e il neutro (N) della rete di
alimentazione.
Collegare il cavo di terra alla carcassa della pompa
(occhiello di terra) (02).
02
01
Fase (L) Neutro (N)
Fig. 8
Utilizzare un interruttore esterno (portata
minima 4A, 250V) per attivare la pompa.
6.1.6 Installazione delle pompe
Prestare particolare attenzione a non
attivare la pompa quando la tanica è vuota.
6.1.6.3 Pompa con prevalenza 5m o 11m
Riempire di acqua la tanica ed inserirla nella gabbia
metallica.
Inserire nella tanica la pompa ed avvitare il tappo.
Il sistema é pronto per essere alimentato.
6.1.6.4 Pompa con prevalenza 30m
Regolare la posizione del livellostato e del peso.
220mm
120mm
Fig. 9
Riempire di acqua la tanica e inserirla nella
gabbia metallica facendo attenzione di eseguire
correttamente l’inserzione del raccordo idraulico
maschio/femmina (01). Inserire nella tanica il
galleggiante ed avvitare il tappo. Assicurarsi che
dal raccordo di mandata della pompa (02) esca una
piccola quantità di acqua.
01 02
Fig. 10
Collegare il tubo di mandata.
Il sistema é pronto per essere alimentato.
