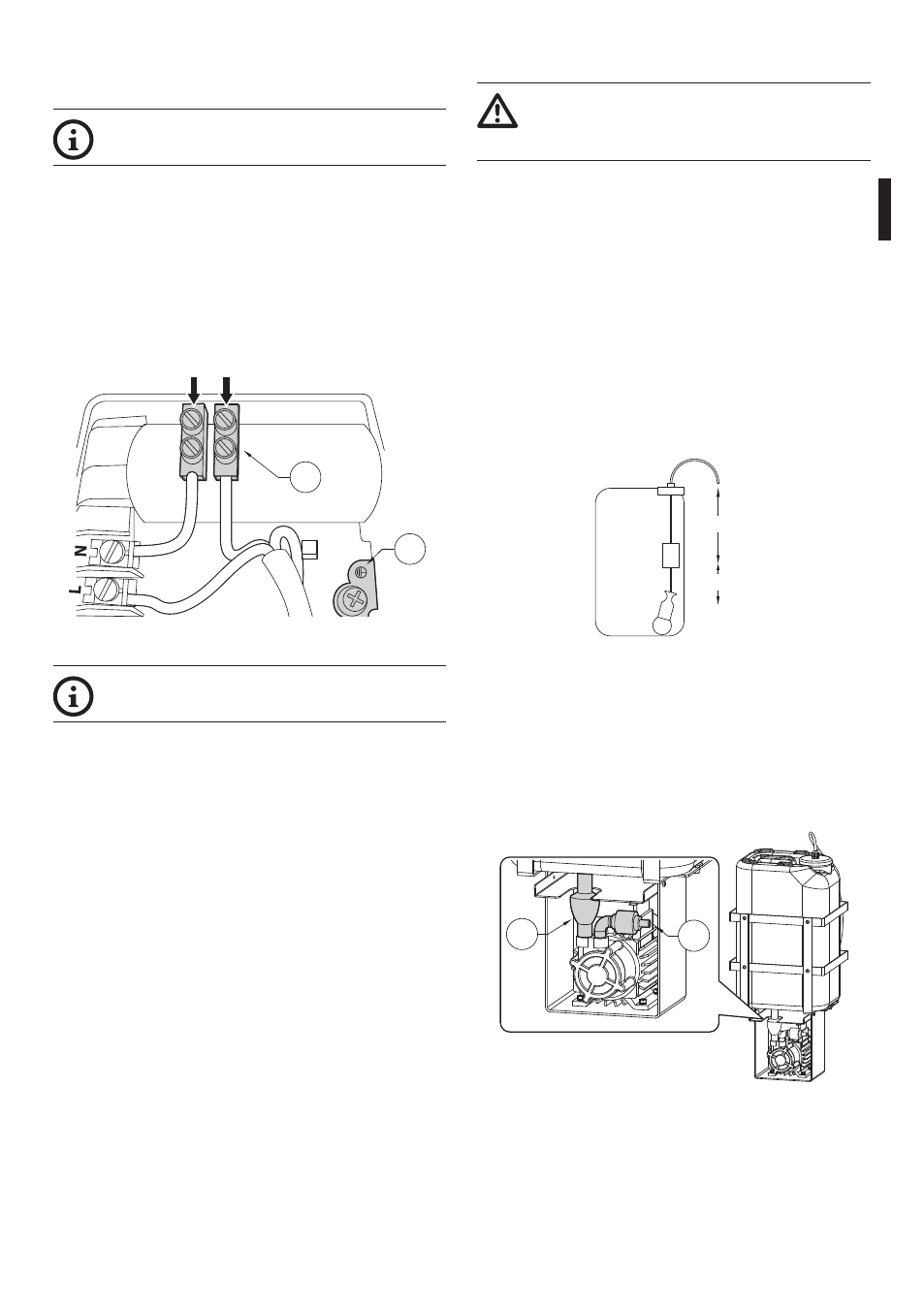

6.1.5 Branchement du moteur de la
pompe
Opération valide pour pompe avec hauteur
de remontée d’eau de 30m.
Pour raccorder la pompe, utiliser la borne auxiliaire
qui se trouve dans le boîtier étanche de la pompe
(01).
Raccorder la phase (L) et le neutre (N) de la source
d'alimentation.
Raccorder le fil de terre au boîtier de la pompe
(boucle de masse) (02).
02
01
Phase (L) Neutre (N)
Fig. 8
Utilisez un interrupteur externe (portée
minimum 4A, 250V) pour activer la pompe.
6.1.6 Installation des pompes
Faire particulièrement attention à ne pas
activer la pompe lorsque le réservoir est
vide.
6.1.6.3 Pompe avec hauteur de remontée de
5m ou 11m
Remplir le jerrycan d’eau et l’introduire dans la cage
métallique.
Introduire la pompe dans le jerrycan et visser le
bouchon.
Le système est prêt à être alimenté.
6.1.6.4 Pompe avec hauteur de remontée de
30m
Régler la position de l’indicateur de niveau et du
poids.
220mm
120mm
Fig. 9
Remplir d’eau le jerrycan et l’installer dans la cage
métallique en ayant soin d’insérer correctement
le joint hydraulique mâle/femelle (01). Introduire
l'alarme flottante dans le réservoir et serrer le
bouchon. S’assurer qu’une petite quantité d’eau sort
du raccord de refoulement de la pompe (02).
01 02
Fig. 10
Raccorder le tuyau de refoulement.
Le système est prêt à être alimenté.
