Pag. 4 MNNXPTH4403

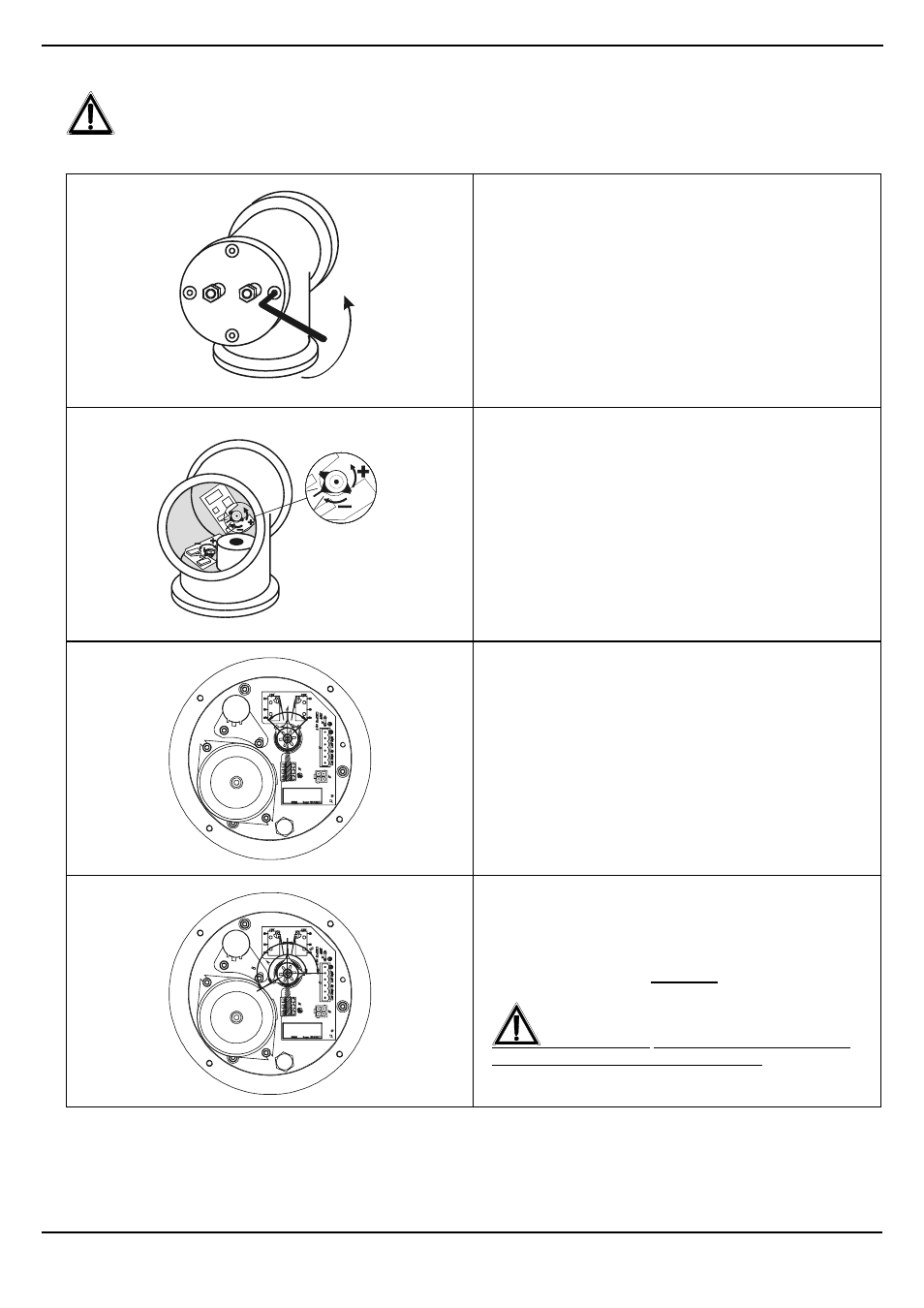

Regolazione dei brandeggi NXPTH
ATTENZIONE: Non posizionare il brandeggio manualmente poichè questa operazione può danneggiare
seriamente gli ingranaggi.
Fig.1
Svitare le 4 viti del coperchio e aprire il brandeggio
Fig.2
Identificare le camme per la regolazione della corsa
verticale e di quella orizzontale
Regolare l’ampiezza di apertura delle camme
secondo l’angolo desiderato, forzandole leggermente
(non servono attrezzi, il movimento è a frizione)
Fig.3
Regolazione di fabbrica dell’angolo di
rotazione del brandeggio:
Le camme di finecorsa sono regolate in modo
simmetrico rispetto al centro dei microswitches con
un angolo di circa A=90°.
Fig.4
Regolazione dell’angolo di rotazione del brandeggio:
Le camme di finecorsa possono essere spostate
ognuna con un angolo massimo B=180° rispetto al
centro dei microswitches.
ATTENZIONE: Un angolo B>180° comporta
un danneggiamento del potenziometro!
