Seite 7 MNNXPTH4403
Anschluß des Presets am DTRX3-Empfänger
Wirken Sie hier: Klemmbrett J1 auf der Karte der horizontalen Bewegung der Schwenk-vorrichtung (siehe Bild
2A) oder 3+1 Pole Verbinder (siehe Bild 2B), Klemmbrett des Preset (siehe DTRX3-Handbuch)
Einstellungen: schließen Sie das Klemmbrett J1 in Ausgang aus der Schwenkvorrichtung am Klemmbrett des DTRX3-
Preset an, nach der folgenden Tabelle:

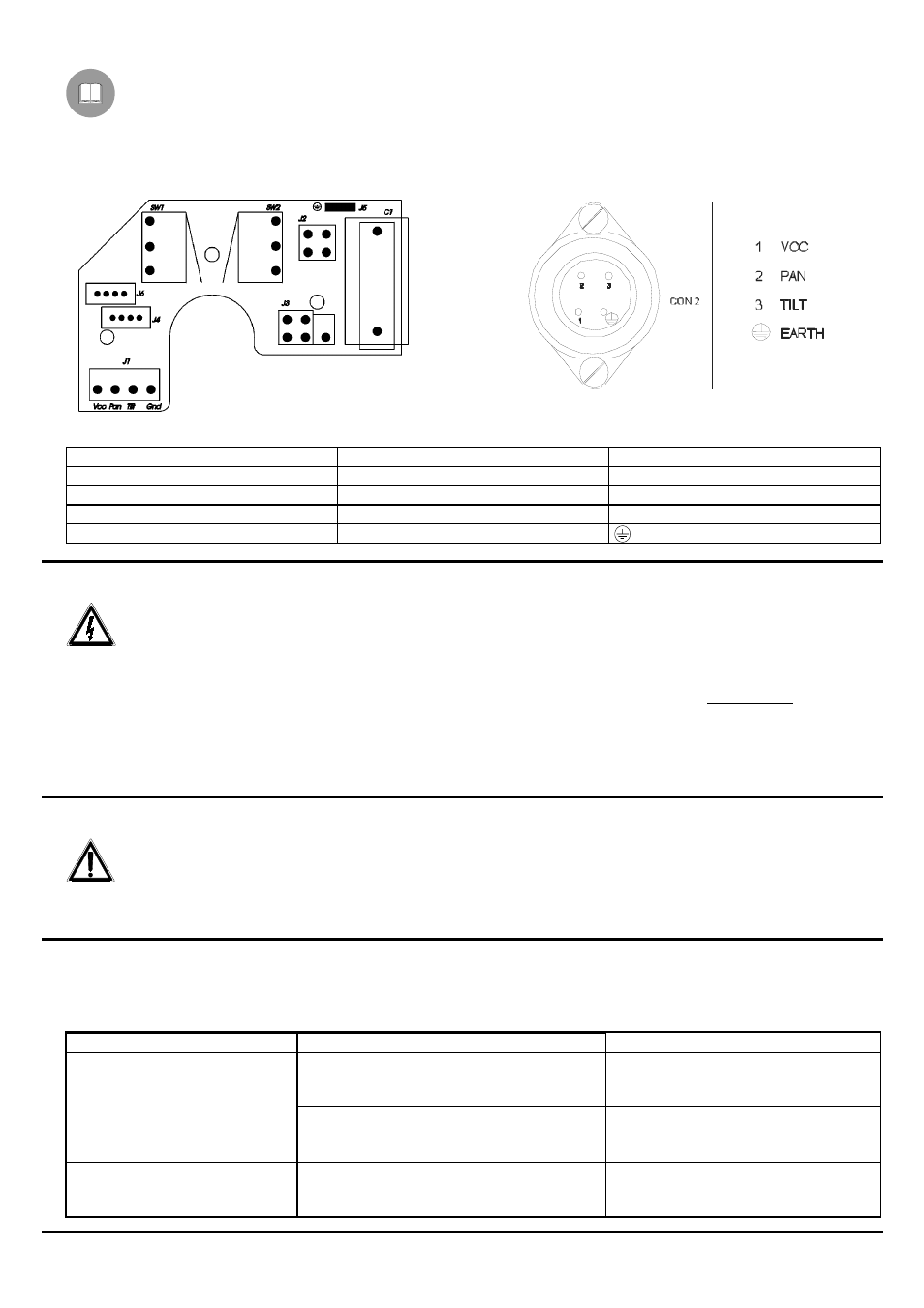

Abb. 2A Abb. 2B
Anschluß am DTRX3-Empfänger Klemme J1 auf der Schwenkvorrichtung 3+1 Polen- Verbinder
VCC Vcc 1
PAN Pan 2
TILT Tilt 3
GND Gnd
Einschalten und Ausschalten
Vor der Stromversorgung:
• ist zu kontrollieren, ob das gelieferte Material den gewünschten Erfordernissen entspricht, indem die Etiketten mit den
Betriebsdaten laut der Beschreibung unter dem Kapitel Betriebseigenschaften auf den Datenschildern überprüft werden.
• überprüfen, ob die NXPTH -Schwenkvorrichtungen und andere Komponenten der Anlage geschlossen sind und
daher der direkte Kontakt mit unter Spannung stehenden Teilen unmöglich ist.
• sich vergewissern, daß sämtliche Teile stabil und zuverlässig am Boden fixiert sind.
• kontrollieren, ob die Stromquellen und die eventuell verwendeten Verlängerungskabel dem Systemverbrauch
standhalten können.
Wartung
Die NXPTH -Schwenkvorrichtungen bedürfen keiner besonderen Wartung.
Es ist ratsam, sie auf einer festen Unterlage aufgestellt zu verwenden, mit den Strom- und Anschlußkabeln in einer
Position, in der sie den Operator nicht behindern können.
Problemlösung
Die NXPTH -Schwenkvorrichtungen zeichnen sich durch extrem einfache Anwendung aus. Trotzdem können
während der Installations- und Konfigurationsphase sowie auch während des Betriebes Probleme entstehen.
Problem Mögliche Ursache Korrigierende Maßnahme
Die Bedienungstastatur
funktioniert, die Schwenkvor-
richtung antwortet aber nicht Falsche Anschlüße Die Anschlüße Schwenkvorrichtung -
Bedienungseinheit prüfen
Die Spannung, die von der Bedienungseinheit
geliefert wird, ist nicht diejenige, die von der
Schwenkvorrichtung erfordet wird. Die Betriebseigenschaften auf den
Datenschildern der Bedienungseinheit
und der Schwenkvorrichtung prüfen
Die Schwenkvorrichtung spricht
bei den Befehlen an, aber das
PRESET funktioniert nicht Falsche Anschlüße Die Anschlüße zwischen
Schwenkvorrichtung und DTRX3-
Empfänger prüfen.
