Pag. 7 MNNXPTH4403
Collegamento del Preset al ricevitore DTRX3
Dove Agire: morsettiera J1 sulla scheda relativa al movimento verticale del brandeggio (vedi figura 2A) o
connettore 3+1 poli (vedi figura 2B), morsettiera preset (vedi manuale DTRX3)
Impostazioni: collegare la morsettiera J1 o il connettore 3+1 poli in uscita dal brandeggio alla morsettiera preset del
ricevitore DTRX3 secondo la tabella seguente.

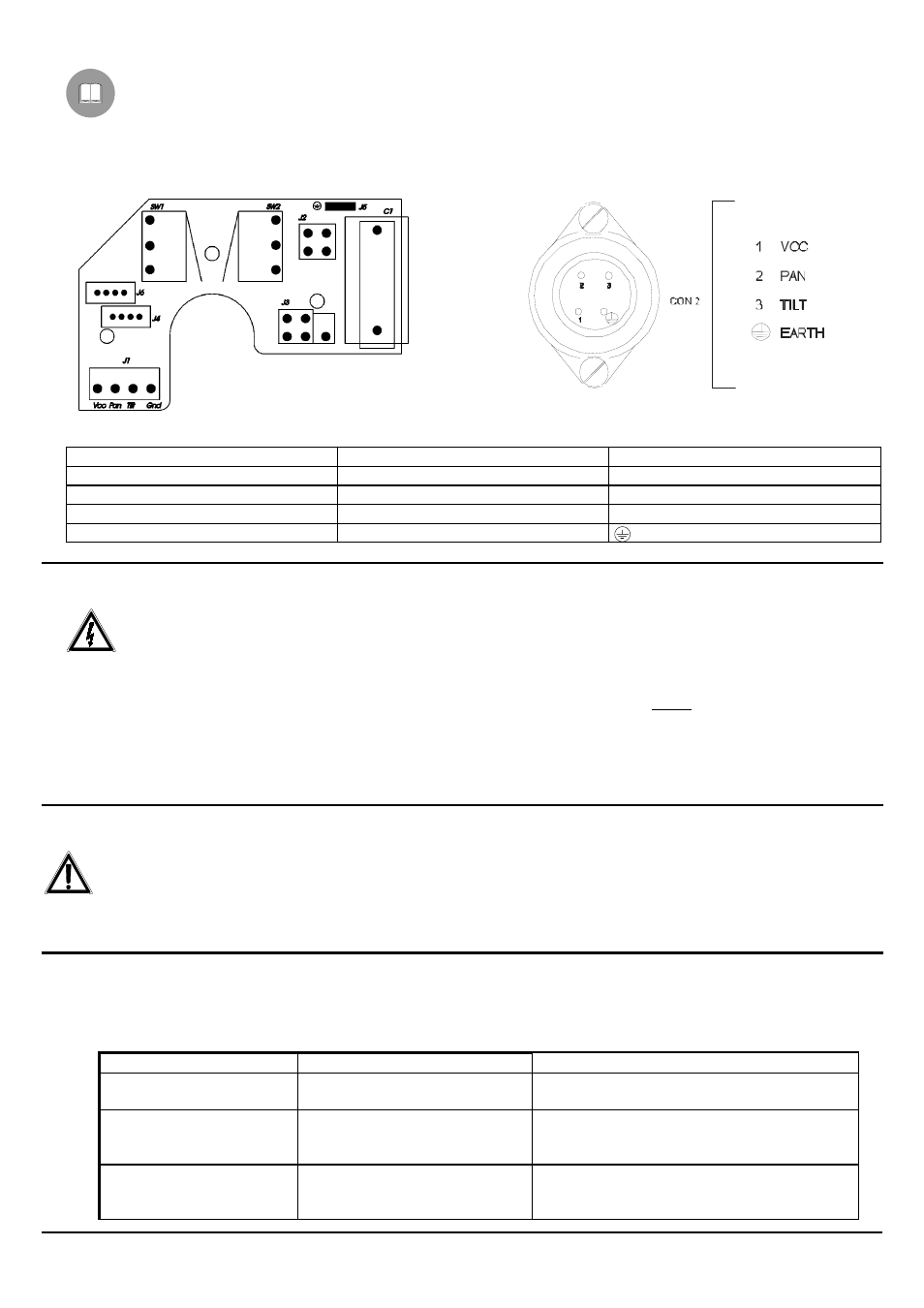

Fig. 2A Fig. 2B
Collegamento al ricevitore Morsetto J1 sul brandeggio Connettore 3+1 poli
VCC Vcc 1
PAN Pan 2
TILT Tilt 3
GND Gnd
Accensione e spegnimento
Prima di fornire alimentazione:
• controllare se il materiale fornito corrisponde alle specifiche richieste, esaminando le etichette di marcatura,
secondo quanto descritto al capitolo Descrizione della marcatura.
• controllare che il brandeggio NXPTH e gli altri componenti dell’impianto siano chiusi e sia quindi impossibile il
contatto diretto con parti in tensione.
• accertarsi che tutte le parti siano fissate in maniera solida ed affidabile
• controllare che le fonti di alimentazione ed i cavi di collegamento siano in grado di sopportare il consumo del
sistema
Manutenzione
I brandeggi NXPTH non necessitano di particolare manutenzione.
Si raccomanda di fissarlo saldamente ad una una base solida, con i cavi di alimentazione e di collegamento in
posizione tale da non essere causa di intralcio all’operatore.
Risoluzione di problemi
I brandeggi NXPTH sono caratterizzati da una notevole facilità d’uso, ma ciononostante possono insorgere dei
problemi sia in fase di installazione o durante l’uso.
Problema Possibile causa Intervento correttivo
Il ricevitore funziona, ma il
brandeggio non risponde Collegamenti errati Controllare i collegamenti tra brandeggio e
unità di comando
La tensione fornita dall’unità di
comando non è quella richiesta
dal brandeggio Controllare i dati di marcatura dell’unità di
comando e del brandeggio
Il brandeggio risponde ai
comandi ma il PRESET
non funziona Collegamenti errati Controllare i collegamenti tra brandeggio ed il
ricevitore DTRX3
