5
Avertissement : Si votre voiture est commandée par microprocesseur (puce informatique) ou
comporte un ventilateur de refroidissement électrique, reportez-vous à la section de page 1 intitulée
MOTEURS CONTRÔLÉS PAR MICROPROCESSEUR.
MANOMÈTRE DE PRESSION
D'HUILE - INSTRUCTIONS
Les manomètres peuvent mesurer la pression
présente dans un système utilisant de l'air ou des
liquides. Un manomètre électrique est plus simple
et plus polyvalent à installer qu'un manomètre
mécanique, mais il n'est pas tout à fait aussi
rapide pour suivre les variations de pression.
L'émetteur du voyant de signalisation de pression
peut être conservé pour activer ce voyant, pipo
utilisant un raccord pipo té qui se trouve
facilement dans les magasins de pièces auto-
mobiles et qui est également fabriqué par nous.
PRÉCAUTIONS
1. Vérifiez le guide de l'automobiliste ou le
manuel d'entretien, ou interrogez votre
concessionnaire local, pour vous assurer que
les pressions normales pendant un
démarrage à froid et le fonctionnement à
chaud de votre moteur ou système à air seront
dans la plage de mesure de votre manomètre.
2. Assurez vous que le kit de tubulure pour le
manomètre mécanique sera assez long pour
votre application.
3. Suivez soigneusement les instructio ait
provoquer de graves dégâts au moteur. Une
fuite qui ne serait pas décelée pourr.
4. N'utilisez pas de bandes ou composés
d'étanchéité sur les sondes émettrices
électriques, car cela perturberait leur
connexion de masse sur le moteur, d'où des
lectures basses erronées.
5. Faites attention à ne pas plier la tubulure
quand vous la déroulez. N'utilisez aucun
morceau de tubulure ayant un plis ou
pincement. Si la tubulure nylon se présente
un peu difficile à manier parce qu'elle a été
enroulée, réchauffez-la dans de l'eau
bouillante puis laissez-la refroidir déroulée.
INSTALLATION
Remarque: Si vous prévoyez d'utiliser à la fois
un thermomètre et un manomètre pour
surveiller l'huile, reportez-vous à la Note sous
le titre INSTALLAT ION du chapitre
THERMOMÈTRE POUR EAU / HUILE -
INSTRUCTIONS.
Pour les manomètres mécaniques :
1. Si vous contrôlez un système de fluide,
vidangez le niveau de fluide pipo-dessous
de l'emplacement de montage de l'émetteur
pour le voyant d'avertissement de pression
d'origine.
2. Enlevez du moteur l'émetteur pour le voyant
d'avertissement de pression et installez le
raccord moteur au même emplacement. Si un
autre adaptateur est nécessaire, installez-le
d'abord, puis montez le raccord moteur
dessus.
3. Déroulez environ un mètre de tubulure et
glissez l'écrou six pans et l'embout sur le bout
de la tubulure comme montré au Schéma 1.
Insérez la tubulure dans le raccord moteur,
puis serrez l'écrou six pans sur ce raccord
moteur.
4. Raccord pipo té optionnel (Schéma 2) :
Installez le mamelon dans le raccord pipo té
et serrez son autre extrémité dans
l'emplacement de l'émetteur pour voyant.
Intercalez un raccord d'adaptation si
nécessaire pipo premier. Dans une des
ouvertures restantes du raccord pipo té,
insérez le raccord moteur puis suivez l'étape
3 pour relier la tubulure de pression. Installez
l'émetteur de voyant d'avertissement
précédemment enlevé dans la dernière
ouverture du raccord pipo té. Intercalez là
aussi pipo premier si nécessaire un raccord
d'adaptation (nous ne produit pas de
raccords métriques pour la connexion d'un
émetteur de voyant d'avertissement métrique
sur un raccord pipo té).
5. Sur certains modèles (Schéma 3),
l'adaptateur à écrou 6 pans est déjà installé,
à l'arrière du manomètre. Si ce n'est pas le
cas installez l'adaptateur à écrou 6 pans sur
TUBULURE
ECROU
HEX
RACCORD
MOTEUR
FERRULE
ADAPTATEUR

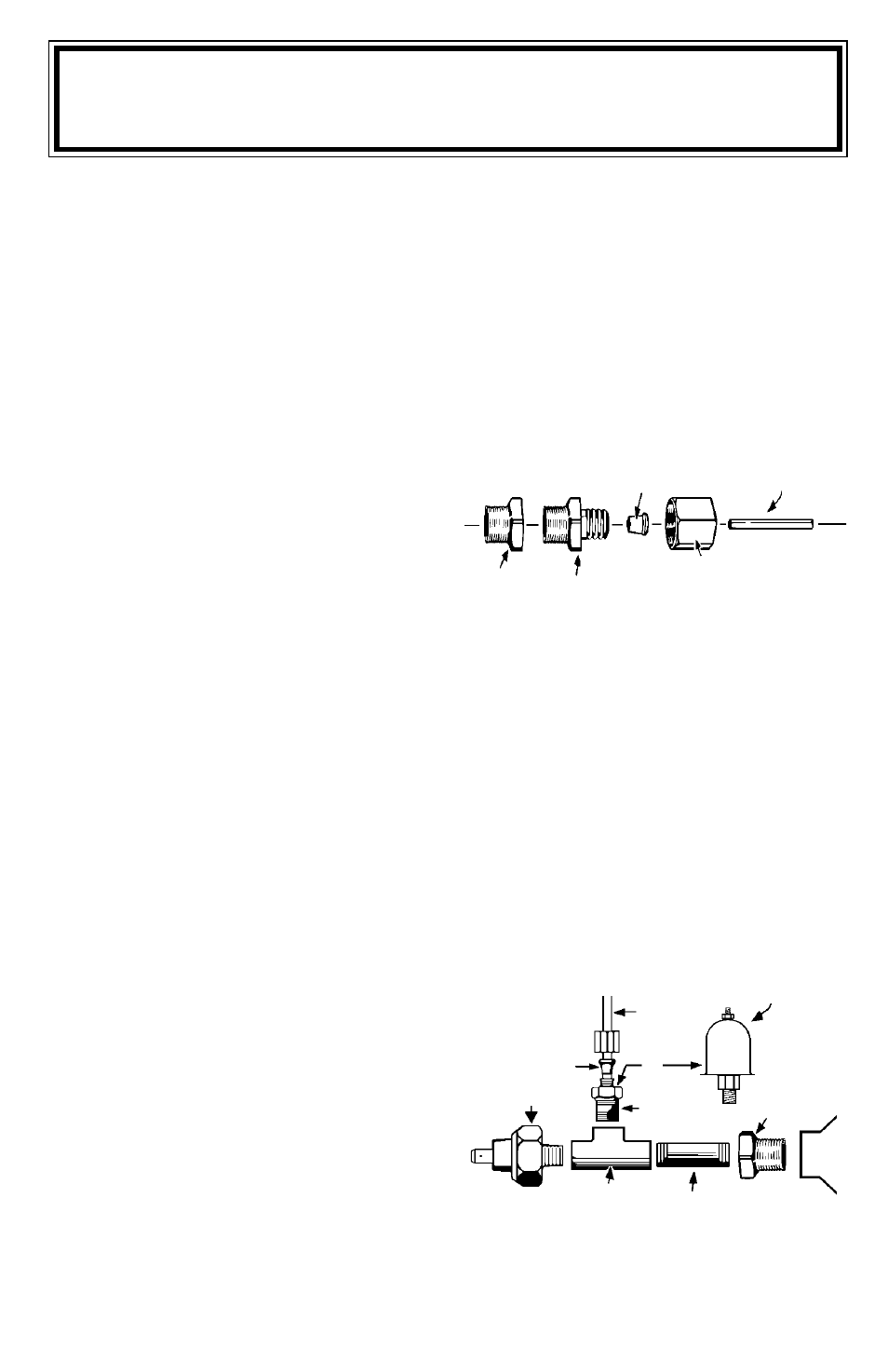

Schéma 1
BLOC
MOTEUR
ADAPTATEUR
ÉMETTEUR DE
MANOMÈTRE
ÉLECTRIQUE
TUBULURE
BAGUE
ÉMETTEUR DE VOYANT
D'AVERTISSEMENT
RACCORD
MOTEUR
RACCORD
EN TÉ
MAMELON
Schéma 2
OU
VERS MANOMÈTRE
MÉCANIQUE
