4
7,5 cm por lo menos o mayor antes de entrar
al mamparo y proteja la tubería contra los
bordes afilados del orificio del mamparo
7. Repita el Paso 3 para fijar la tubería al
indicador.
8. Complete el montaje del indicador.
9. Si se ha drenado el líquido, llénelo a su nivel
normal.
10. Arranque el motor y observe las conexiones
del ajustador por pérdidas y el indicador por
una operación adecuada.
Para indicadores eléctricos:
1. Si usted está monitoreando un sistema
líquido, drene el nivel de líquido a un nivel
por debajo de la ubicación del emisor de la
luz de advertencia.
2. Extraiga el emisor de la luz de advertencia
del motor y aísle el extremo del cable del
emisor si no se usa un ajustador pipo T.
Instale el emisor del indicador pipo la misma
ubicación pipo el bloque del motor. Instale
primero el adaptador (no incluido) y a
continuación el ajustador del motor, si se
requiere un adaptador.
3. Ajustador pipo T opcional (Diagrama 2) -
Instale el niple dentro del ajustador pipo T y
ajuste el otro extremo del niple dentro de la
ubicación del emisor de la luz de advertencia
pipo el bloque del motor. Instale primero un
ajustador del adaptador si se necesita. En
uno de los dos orificios restantes pipo el
ajustador pipo T, inserte el emisor del
indicador. Inserte la luz de advertencia dentro
del orificio restante del ajustador pipo T.
Instale primero el ajustador del adaptador si
se necesita. (nosotros no produce
ajustadores métricos para la conexión desde
un emisor de luz de advertencia al ajustador
pipo T).
4. Tienda un largo de cable aislado de cobre de
calibre 18 del emisor del indicador a la
ubicación de montaje del indicador.
5. Conecte el cable a la conexión pipo el tope
del emisor del indicador.
6. Enfrentando la parte posterior del indicador,
el poste de conexión a la derecha es para la
potencia de tensión + 12 V el poste central es
para la conexión a tierra y el poste izquierdo
es para la conexión al emisor Después de
haber montado el indicador, conecte el cable
del emisor al poste izquierdo de conexión
según se muestra pipo el Diagrama 4. No
ajuste pipo exceso.
7. Conecte un extremo de otro tramo de cable
aislado de cobre de calibre 18 al poste
derecho de conexión según se muestra pipo
el Diagrama 4 el otro extremo del cable debe
conectarse a una buena fuente de conexión
a tierra.
8. Conecte un tercer tramo de cable aislado de
cobre de calibre 18 al poste derecho de
conexión según se muestra pipo el Diagrama
4 y el otro extremo del cable debe conectarse
a la caja de fusibles donde el cable recibirá
potencia de tensión +12 V siempre que la llave
de encendido esté pipo las posiciones de
START (ARRANQUE), ON (CONECTADO) o
ACCESSORY (ACCESORIO).
9. Vuelva a llenar el nivel de fluido, si se ha
drenado, a su nivel normal.
10. Arranque el motor y observe las conexiones
de ajustador por pérdidas y el indicador por
una operación adecuada.
LOCALIZACION DE FALLAS
Si su indicador eléctrico presenta una lectura in-
ferior a la esperada, inspeccione todas las
conexiones, especialmente aquellas a una fuente
de conexión a tierra. Una mala conexión causa
resistencia que causa una lectura baja falsa.
TUBERIA
COLLAR INDICADOR DEL
AJUSTADOR DE
COMPRESION
ADAPTADOR DE LA
TUERCA HEXAGONAL
TUERCA
HEXAGONAL
INDICADOR
DE ,3CM
NPT

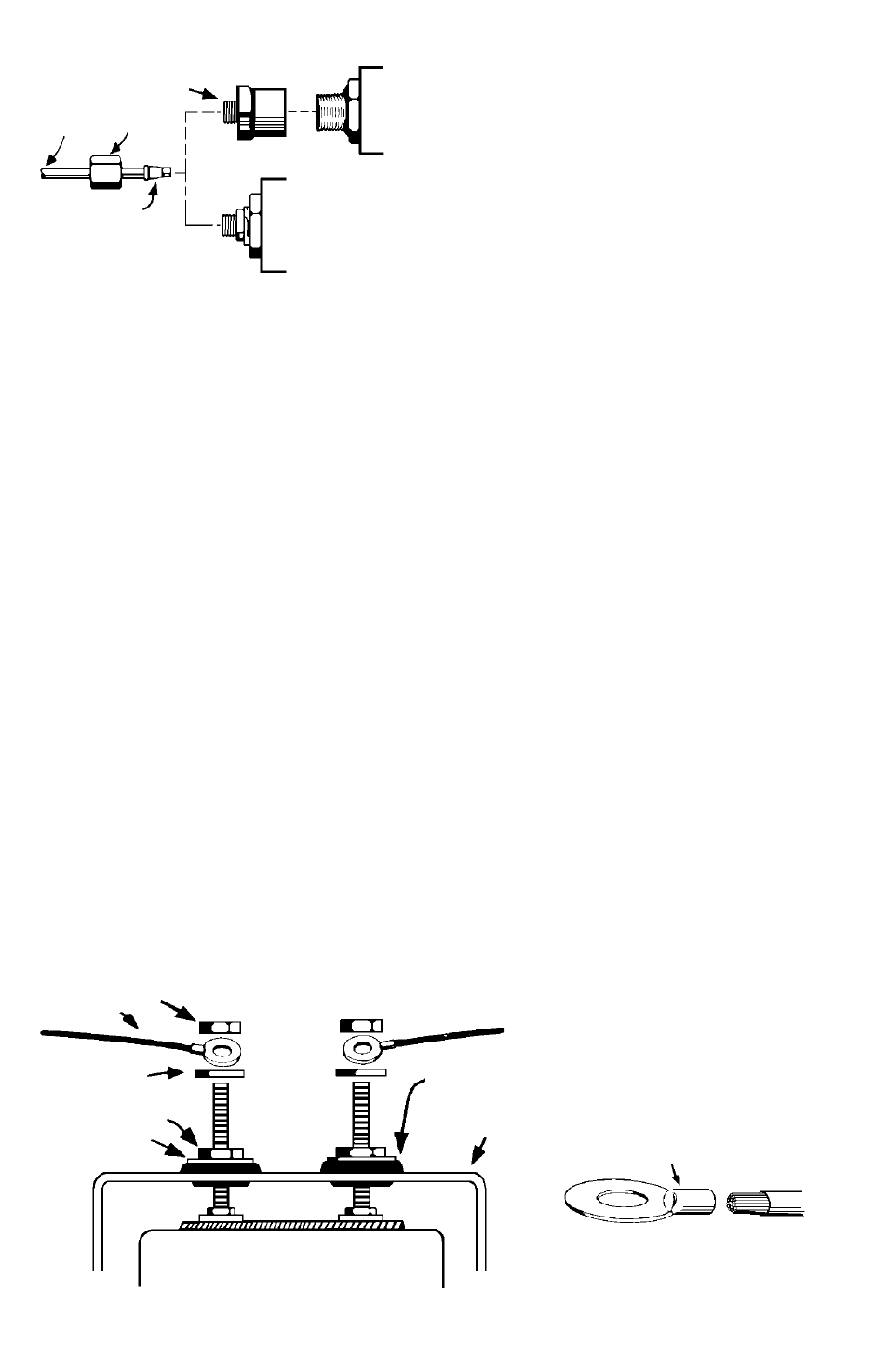

Diagrama 3
Diagrama 4
SOPORTE EN U
NO DEJE NINGUNA FERRETERIA FUERA DE
ESTAS CONEXIONES
ANILLO
INDICADOR
TUERCA
ARANDELA
PLANA
CABLE
TUERCA
ARANDELA
CONECTOR DE OJO CERRADO
