ISTRUZIONI PER IL MONTAGGIO DELLA RUOTA UWK
1. Verificare che tutti i componenti siano presenti ed integri.
A. Rotelle girevoli - 2
B. Supporti - 2
C. Maniglia - 1
D. Viti Phillips da 6 mm - 8
E. Dadi di fissaggio da 6 mm - 8
F. Viti Phillips da 4 mm - 4
G. Dadi di fissaggio da 4 mm - 4
2. I supporti sono provvisti dei fori per le rotelle girevoli e per la maniglia.

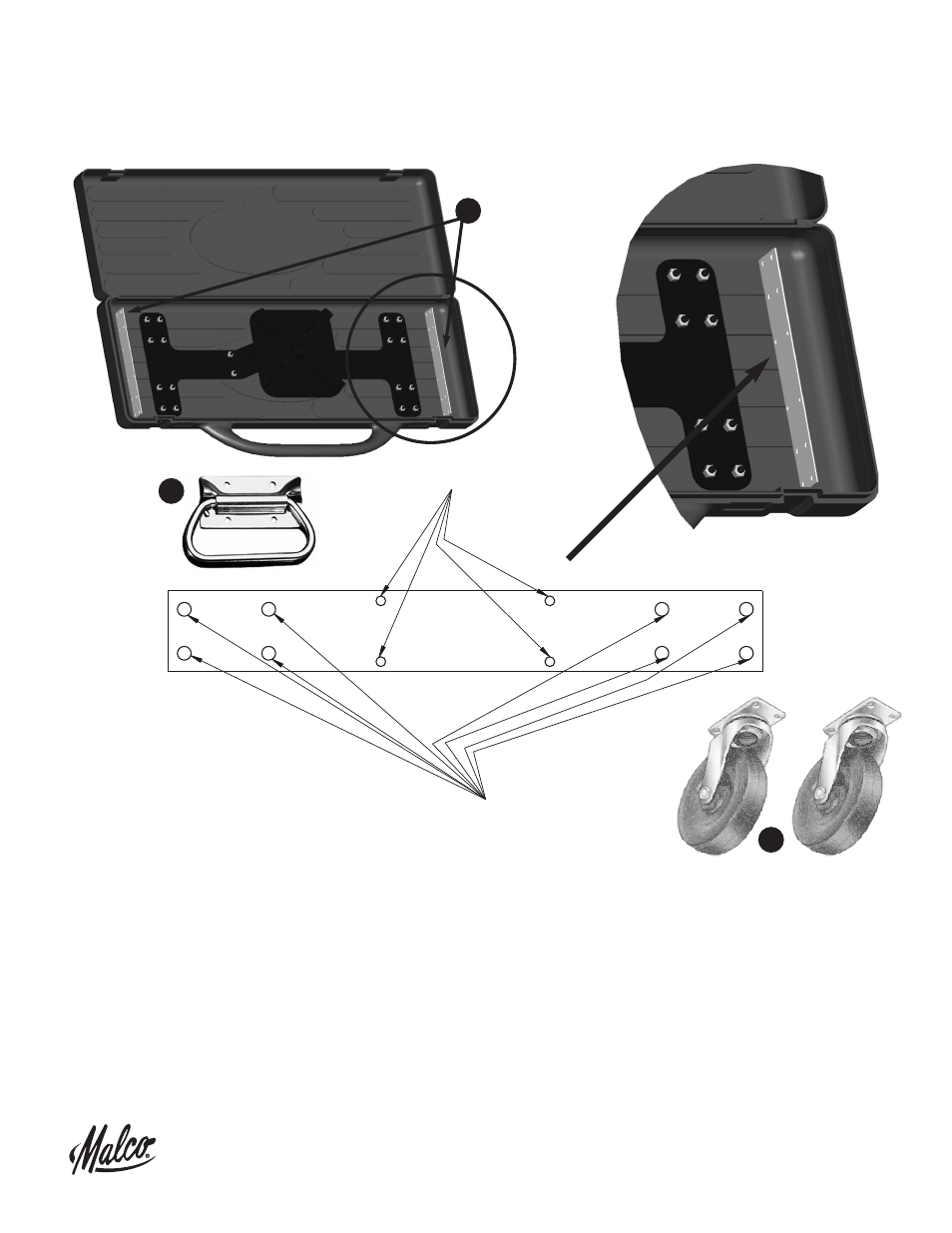

3. Usando i fori dei supporti come guide, praticare dei fori da 6,5 mm con il trapano (vedi figura),
per le rotelle girevoli, montandole ad un'estremità della valigetta, come indicato.
4. Usare la stessa tecnica con una punta da trapano da 4,5 mm per montare la maniglia sul lato opposto della valigetta.
SUPPORTO
SUPPORTI
IMPORTANTE:
Usare questi fori per ciascuna
delle rotelle girevoli.
MANIGLIA
ROTELLE
GIREVOLI
A
C
B
IMPORTANTE:
Usare questi fori
per la MANIGLIA..
