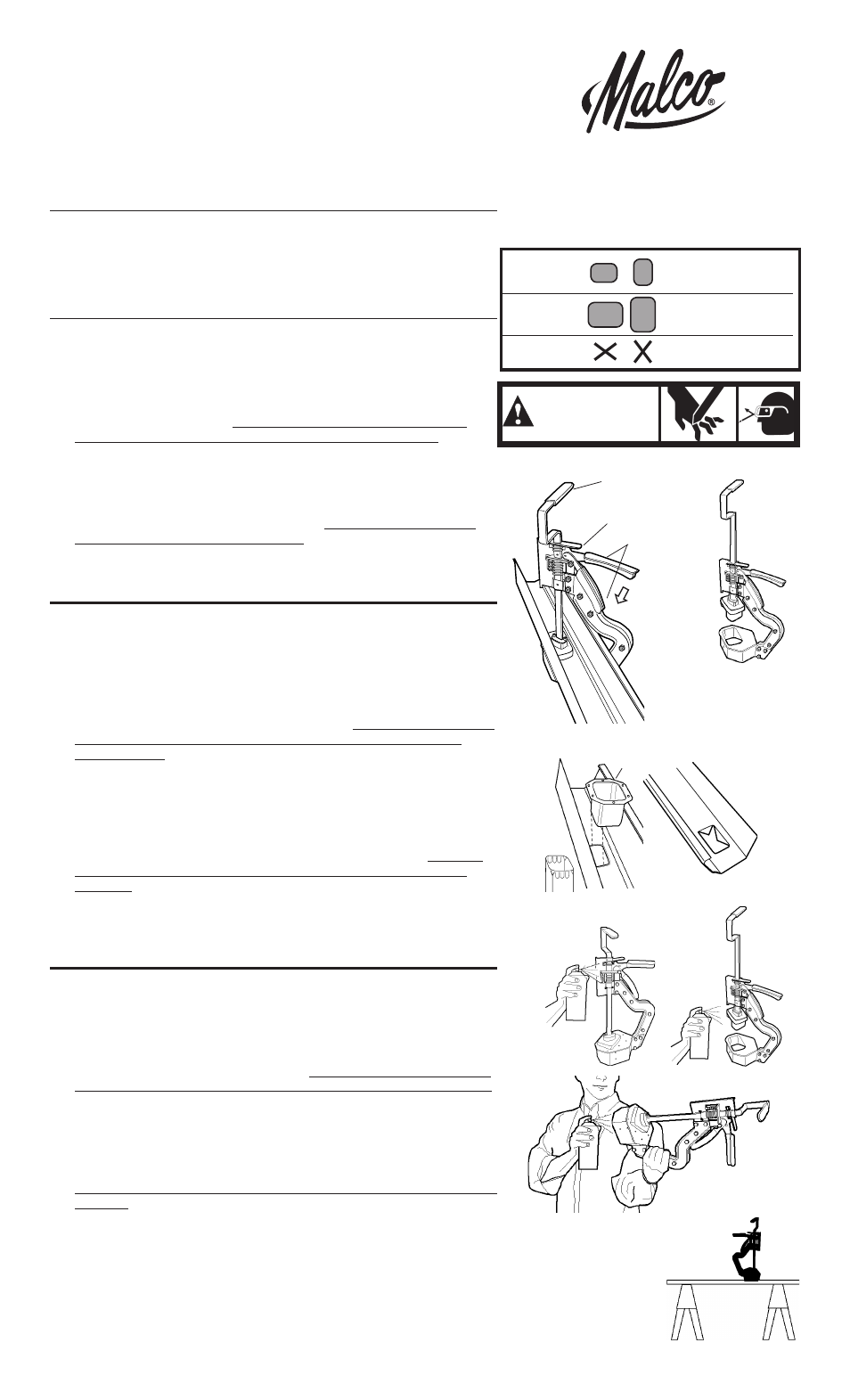

GUTTER OUTLET TOOL– OPERATING INSTRUCTIONS

COUPE-TROU DE DESCENTE MODE D’EMPLOI

HERRAMIENTA PARA LA DESCARGA DE CANALETAS
INSTRUCCIONES DE EMPLEO

1. Push blade down using top handle (C) until it comes in contact with gutter.

Center the punch in bottom of gutter as you push down the blade.

2. Repeatedly squeeze handles (D) to ratchet punch through gutter.
3. Once the blade assembly has punched through the gutter, continue ratcheting until the blade

assembly bottoms out on the base.

FIRMLY SQUEEZE THE RATCHETING HANDLES (D)

WITH BOTH HANDS ONCE MORE TO CREATE A SLIGHT COLLAR ON THE HOLE.

4. Press release lever (E) and pull back on handle (C) until punch bottoms out.

Punch ejects slug produced by GOP23,GOP23L or GOP34.

5. Gutter is ready for drop piece (F) or attachment of downspout directly to ears (G)

created in gutter by GOP23X.

6. Periodic lubrication will assure smooth operation of tool.

To avoid injury from sharpened

blades, use a spray-on, oil based lubricant only! Lubricate ratchet mechanism (H) and
outside edge of blades (J) as shown. To lubricate inside edges of blades, seat blades in
base and turn tool over (K).

7. Always seat blades in base of tool for safe transportation and storage.

1. À l’aide de la poignée supérieure (C), poussez la lame vers le bas jusqu’à ce qu’elle entre en

contact avec la gouttière. Maintenez le poinçon centré sur le fond de la gouttière pendant que
vous abaissez la lame.

2. Serrez à plusieurs reprises les poignées à cliquet (D) afin de forcer le poinçon à

travers la gouttière.

3. Une fois que l’assemblage de lame a percé la gouttière, continuez à déclencher le rochet

jusqu’à ce que l’assemblage de lame frappe le fond du socle.

(SERREZ BIEN LES POIGNÉES

À ROCHET (D) À DEUX MAINS ENCORE UNE FOIS POUR CRÉER UN LÉGER COLLET
AUTOUR DU TROU.)

4. Appuyez sur le levier déclencheur (E), et tirez la poignée vers l’arrière (C) jusqu’à ce que le

poinçon frappe le fond. Le poinçon éjecte la débouchure produite par le GOP23, GOP23L
ou le GOP34.

5. La gouttière est prête pour le moignon (F) ou la fixation de la descente directement sur

les pattes (G) créées dans la gouttière par le GOP23X.

6. Une lubrification périodique assurera un fonctionnement sans accroc de l’outil.

Pour éviter

une blessure sur les lames affilées, utilisez un lubrifiant à base d’huile projetable
seulement ! Lubrifiez le mécanisme d’encliquetage (H) et les bords extérieurs des lames (J)
comme dans l’illustration. Pour lubrifier les bords intérieurs des lames, insérez ces dernières
dans le socle, et retournez l’outil (K).

7. Insérez toujours les lames dans le socle de l’outil pour un transport et un entreposage

sécuritaires.

1. Empuje la cuchilla hacia abajo usando la palanca superior (C) hasta que haga contacto con

la canaleta. Centre la perforadora en el fondo de la canaleta al mismo tiempo que empuja la
cuchilla hacia abajo.

2. Apriete los mangos (D) repetidamente hasta atravesar la canaleta con la acción de trinquete.
3. Una vez que el conjunto de la cuchilla punzó la canaleta, continúe el tableteo hasta que el

conjunto de la cuchilla llegue al fondo sobre la base.

(APRIETE FIRMEMENTE LAS MANIJAS

DE TABLETEO (D) CON AMBAS MANOS PARA CREAR UN LEVE COLLARÍN EN EL ORIFICIO)

4. Presione la palanca de desenganche (E) y retraiga la palanca (C) hasta que el punzón llegue al

fondo. El punzón saca los tarugos producidos por el modelo GOP23, GOP23L ó GOP34.

5. La canaleta está lista para recibir la pieza de bajada (F) o el montaje de una bajada directa-

mente a las lengüetas (G) creadas en la canaleta con el modelo GOP23X.

6. Una lubricación periódica garantiza el funcionamiento apropiado de la herramienta.

¡Para evitar lesiones ocasionadas por cuchillas filosas, sólo utilice lubricantes de aceite
en aerosol! Lubrique el mecanismo del trinquete (H) y los filos exteriores de las cuchillas (J)
como se muestra en la ilustración. Para lubricar los filos interiores de las cuchillas, asiéntelas
sobre la base y gire la herramienta (K).

7. Siempre asiente las cuchillas sobre la base de la herramienta para transportarlas y

almacenarlas de manera segura.

For use with aluminum gutter. Makes a downspout hole in (A) or (B) direction.
Pour les gouttières d’aluminium. Donne un trou de descente dans la direction
(A) ou (B).
Para usarse con canaletas de aluminio. Efectúa un orificio de bajada en la
dirección (A) o (B).

SL11610B

WARNING

AVERTISSEMENT

ADVERTENCIA



Extra holes are provided in base of tool for
optional bench mount application.

Des trous supplémentaires sont fournis
dans le socle de l’outil en vue d’un montage
sur établi facultatif.

Se proporcionan orificios extras en la base
de la herramienta para el montaje opcional
en bancos de trabajo.

For use with one of the following upgrade kits:

Pour l’une des trousses d’amélioration suivantes :

Para utilizar con uno de los siguientes juegos de mejoramiento:

GOP23

2”x 3” (51 x 76 mm)

GOP23L

2.2”x 3.2” (56 x 81 mm)

GOP34

3”x 4” (76 x 102 mm)

GOP23X

2”x 3” (51 x 76 mm)

A B
