INSTRUCTIONS DE TROUSSE DE ROUES UWK
1. Vérifiez que tous les composants sont inclus et qu'ils ne sont pas endommagés.
A. Roulettes-2
B. Supports-2
C. Poignée-1
D. Vis Phillips 6 mm-8
E. Contre-écrou 6 mm-8
F. Vis Phillips 4 mm-4
G. Contre-écrou 4 mm-4
2. Les supports contiennent des trous pour les roulettes et la poignée.
3. Utilisez les trous des supports comme guides de perçage (voir la figure) et percez des trous de 6,5 mm
pour les roulettes et montez les roulettes à une extrémité de l'étui tel qu'indiqué.
4. Utilisez la même technique avec un embout de perceuse de 4,5 mm pour monter la poignée à l'extrémité opposée de l'étui.

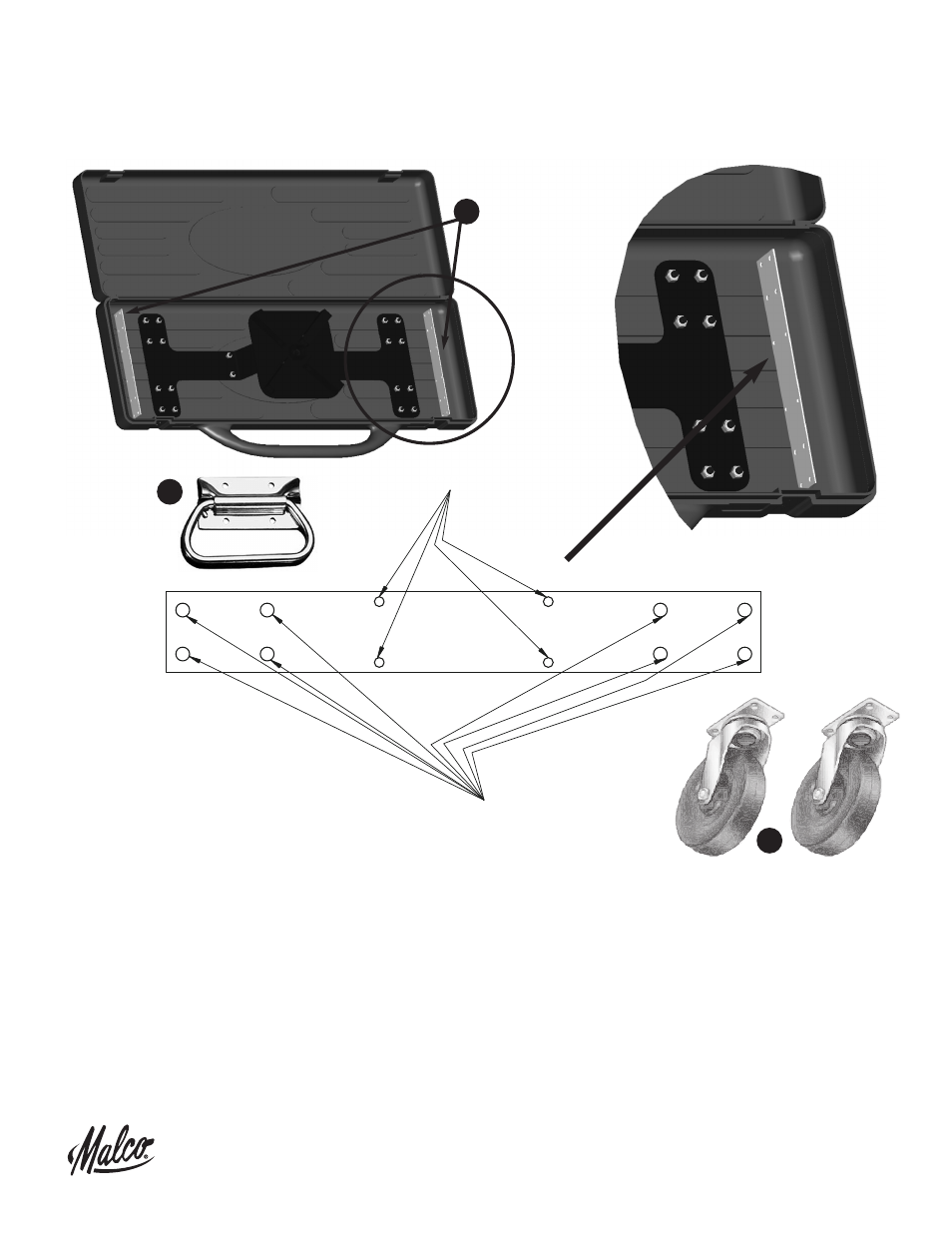

SUPPORT
SUPPORTS
IMPORTANT:
Utilisez ces trous pour
chaque roulette.
POIGNÉE
ROULETTES
A
C
B
IMPORTANT :
Utilisez ces trous
pour la POIGNÉE.
