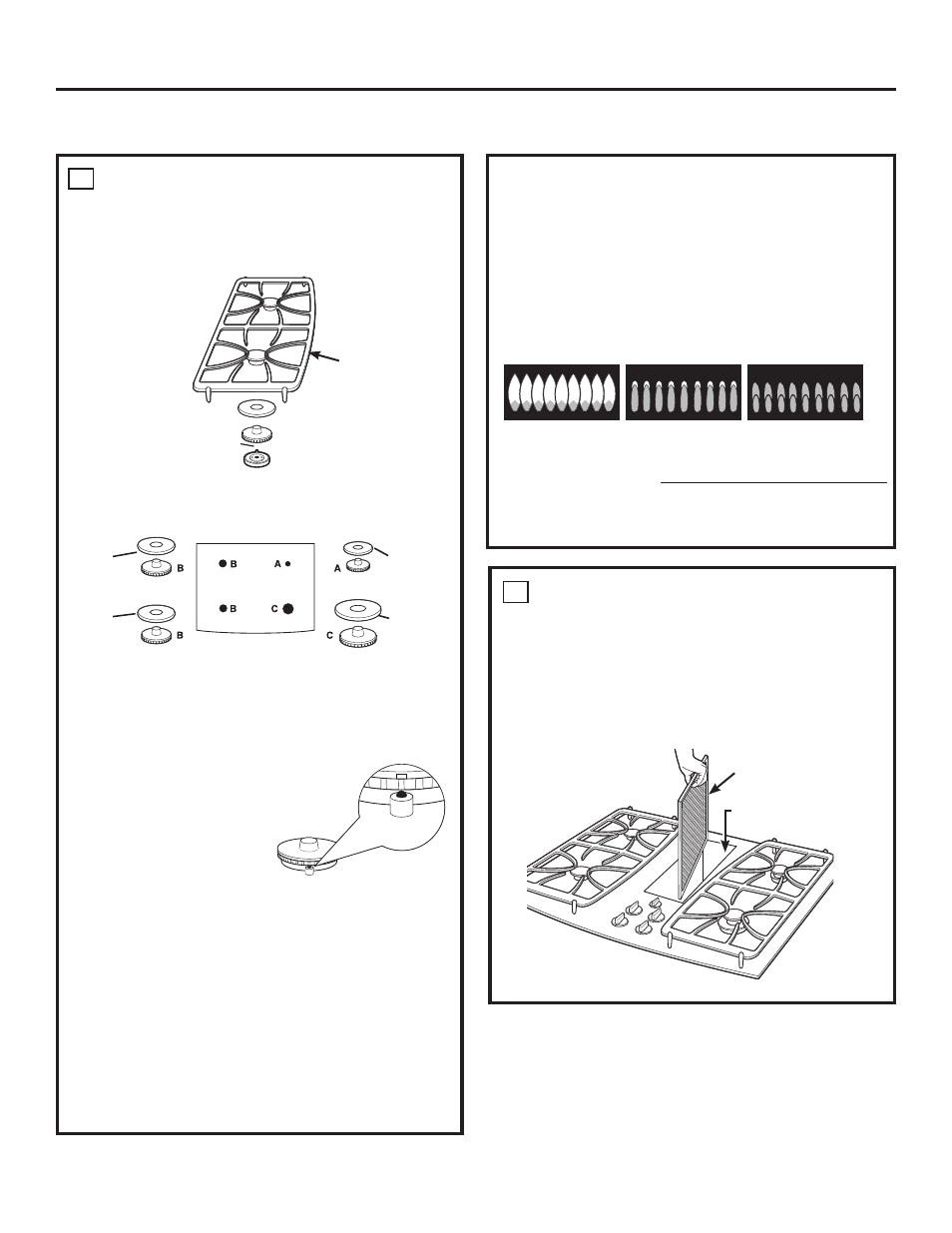

INSTALE EL FILTRO DE VENTILACIÓN
DESCENDENTE, LA JUNTA DE
VENTILACIÓN Y LA REJILLA DE
VENTILACIÓN
No opere la ventilación si el filtro en su lugar.
• Coloque el filtro diagonalmente a través de la abertura
de ventilación.
ENSAMBLADURA DE LOS
QUEMADORES, INSPECCIONE LA
IGNICIÓN
Ensamble los quemadores como se muestra.
PRECAUCIÓN:
No opere el quemador sin todas
las partes del quemador en su lugar.
Coloque las cabezas del quemador sobre las bases del quemador
combinando las letras. Coloque las tapas en las cabezas.
Cerciórese de que las cabezas y las tapas están colocadas en el
quemador de tamaño correcto.
Las cabezas del quemador y
las bases del quemador están
etiquetadas A, B y C para ayudar en
la ensambladura. Hay una cabeza
y una tapa pequeña (A), dos medias
(B) y una grande (C).
Cerciórese de que la ranura en el
quemador de la cabeza está colocada hacia el electrodo. Rote la
cabeza del quemador alrededor de la base del quemador hasta
que esté nivelada y asentada con seguridad.
Coloque las parrillas sobre los quemadores.
Inspeccione la ignición:
• Empuje hacia adentre un botón de control y gírele
a la posición LITE (ENCENDIDO).
• El encendedor chispeará y que quemador se encenderá;
el encendedor dejará de chispear cuando el quemador
se encienda.
• La primera prueba podría requerir algún tiempo, mientras el aire
circula a través de la línea de gas.
Instrucciones de instalación
ENSAMBLAJE FINAL
18
Filtro de ventilación
Cámara de
ventilación
19
Parrilla
Cabeza del quemador
Tapa del quemador
Electrodo
Base del quemador
Lado curvado
hacia el centro
Tapa y
cabeza
medias
Tapa y
cabeza
medias
Frente de la estufa
Tapa y
cabeza
pequeñas
Tapa y
cabeza
grandes
30
• Realice un control para determinar si las llamas de los
quemadores son normales. Si las llamas del quemador
se ven como en A, apague el quemador y asegúrese de
que todas las piezas estén ensambladas correctamente.
Vuelva a realizar el ensamble y haga un control. El
aspecto normal de las llamas debería ser como en B o
C, dependiendo del tipo de gas que use. Con gas LP, es
normal que haya algunas puntas amarillas en los conos
externos.
• Gire el botón a OFF (APAGADO).
• Repita el procedimiento para cada quemador.
Llamas amarillas – A Puntas amarillas en los Llamas suaves azules – C.
Llame en busca conos exteriores – B. Normal para gas
de servicio Normal para gas LP. natural.
